Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Spectracom
- Код товара: 13723
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
2 886 345₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GSG-62

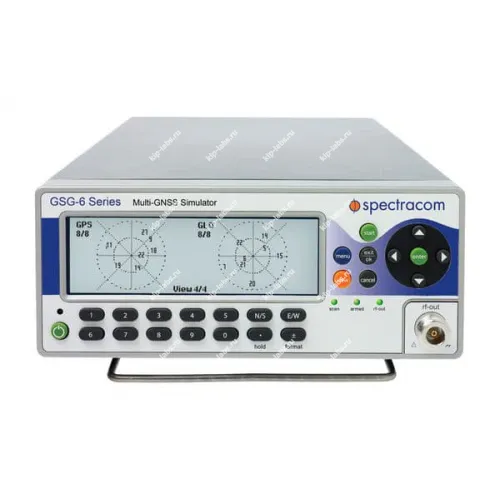

Назначение и принцип: Имитатор сигналов глобальных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS GSG-62
Устройство представляет собой универсальный 32-канальный генератор/имитатор сигналов для навигационных спутниковых систем, обеспечивающий формирование сигналов GPS в диапазоне L1 (1539 – 1627 МГц) и один дополнительный опциональный диапазон (L2C, L5, E1, E6), при этом допускается одновременная работа в двух частотных полосах, что позволяет моделировать многополосные сценарии приема. На практике инструмент применяется для систематизированного тестирования приемников и интеграции в лабораторные стенды; информация о производителе доступна на странице Spectracom, а устройство входит в набор генераторы сигналов.

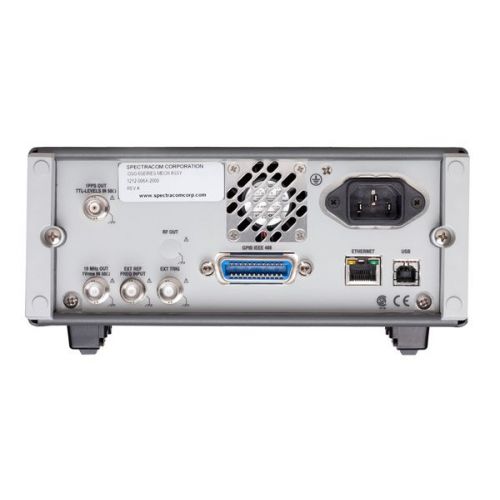

Выходной уровень варьируется от – 65 до -160 дБм с шагом настройки 0,1 дБм и погрешностью установки ±1 дБм, при этом в комплект функций заложены готовые сценарии тестирования, эмуляция помех и генерация белого шума для проверки чувствительности приемников. В работе предусмотрены выход 1PPS для синхронизации, вход/выход опорной частоты 10 МГц и вход внешней синхронизации, что облегчает интеграцию оборудования в существующие системы.

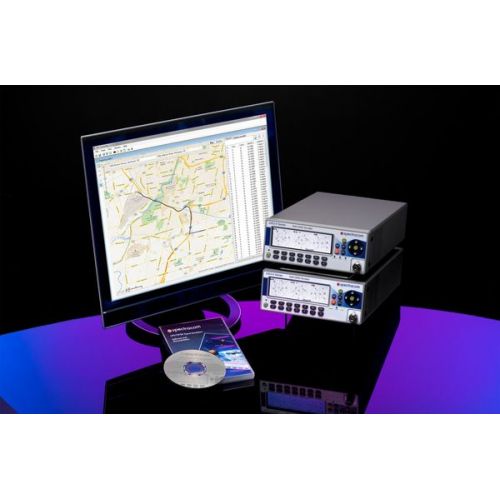

ПО StudioView используется для создания и правки тестовых сценариев с возможностью визуальной прорисовки траекторий на картах Google. При калибровке ограничители моделируемых сигналов соблюдают заданные пределы по высоте - 18240 м, по ускорению - 4g, по скорости - 515 м/с и по рывку - 20 м/с; интерфейсы включают Ethernet, GPIB и USB, а габариты составляют 210x90x395 мм; масса - 2,7 кг.
На практике дискретность регулировки уровня (0,1 дБм) упрощает точную настройку параметров сигналов, при эксплуатации же следует учитывать заявленную погрешность установки ±1 дБм и ограничения по динамическим параметрам модели.
Функциональные опции
- Многоканальные имитаторы навигационных космических систем (НКС) для тестирования ГЛОНАСС-приемников и GPS-приемников
- Число каналов: 32
- Широкий диапазон регулировки уровня от –65 до–160 дБм
- Генератор белого шума для тестирования приемников GPS и ГЛОНАСС
- Опорный генератор OCXO (штатно) или высокостабильный OCXO (опция)
- Полностью программируемые, с удобным протоколом вода/вывода
- Тестирование через кабель или антенну
- Поддержка эмуляции сигналов SBAS
- Вход/выход внешней опорной частоты
Сферы использования
При эксплуатации прибор часто внедряют в лабораторные испытания приемников ГЛОНАСС и GPS для проверки чувствительности и устойчивости к помехам, при этом возможны как тесты через кабель, так и через антенну. В работе он применяется для построения тестовых сценариев динамических маневров и проверок по ограничениям высоты, скорости и ускорения; при калибровке учитывают вход/выход опорной частоты 10 МГц и синхронизацию 1PPS, что обеспечивает согласованность с внешними системами.
Технические характеристики имитатора сигналов GPS GSG-62:
| Параметр | Значение |
|---|---|
| Параметры выхода | |
| Число каналов | 32 |
| Формат передачи данных | GPS, 50 бит/с |
| ГЛОНАСС, 50 бит/с | |
| SBAS | До 3-х спутников, 250 бит/с |
| Выходной уровень | -65 … -160 дБм; точность ±1,0 дБм |
| Паразитная передача | < -40 дБн |
| Гармоники | < -40 дБн |
| Выход ОГ | BNC, 10 МГц синус, амплитуда 1 Вскз на нагрузке 50 Ом |
| Выход 1-PPS | стандартный импульсный вход 1 Гц (импульс длительностью 200 мс, джиттер < 1 нс); уровень сигнала: 0…+2,0 В (на нагрузке 50 Ом); уход частоты в реж. “удержание GPS”: < 1 мкс за сутки |
| Опорный генератор | |
| Тип | ОCXO – термостатированный кварцевый генератор – штатно - < 2 x 10-7 (за 1 год) |
| Термостатированный кварцевый генератор повышенной стабильности – опция - < 1.5 x 10-8 | |
| Опорная частота | L1 1575.42 МГц |
| Диапазон регулировки | +/-6 kHz для TCXO +/-1 kHz для OCXO |
| Вход внешнего ог | |
| Опорная частота | 10 МГц |
| Входной уровень | 0,1…. 5 Вскз |
| Входное сопротивление | > 1 кОм |
| Пределы имитации | |
| Высота | 18240 км |
| Ускорение | 4 g |
| Скорость | 515 м/с |
| Рывок | 20 м/с3 |
| Настройки | |
| Предопределенные сценарии | 12 сценариев |
| Возможность регулировки: времени, позиции, траектории, числа спутников, уровня сигнала спутников и модели атмосферы | |
| Пользовательские сценарии | Без ограничений |
| Данные траектории | Протокол NMEA (GGA, RMC сообщения) |
| Общие данные | |
| Условия эксплуатации | 0°C … +50°C |
| Условия хранения | -40°C … +70°C |
| Управляющий интерфейс | GPIB (IEEE-488.2), USB (USBTMC-488), Ethernet (100/10 Mbps) |
| Напряжение питания | 90 - 265 В; 45 - 440 Гц |
| Габаритные размеры | 210 х 90 х 395 мм |
| Масса | 2,7 кг |
Комплект поставки ГЛОНАСС/GPS/GALILEO/SBAS GSG-62:
| Наименование | Количество |
|---|---|
| Генератор сигналов GSG-62 | 1 шт. |
| Соединительный кабель | 1 шт. |
| Кабель USB | 1 шт. |
| Адаптер SMA-N | 1 шт. |
| Заводской сертификат калибровки | 1 шт. |
| Кабель питания | 1 шт. |
| Диск с Руководством по эксплуатации, и Руководством по программированию | 1 шт. |
Дополнительный комплект поставки ГЛОНАСС/GPS/GALILEO/SBAS GSG-62:
| № | Наименование |
|---|---|
| 1. | Антенна |
| 2. | Антенный кабель |
| 3. | Кейс для транспортировки |
| 4. | Ключ ПО |
| 5. | Комплект для монтажа в стойку |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Spectracom |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
