- Производитель: АКИП
- Код товара: 13549
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
183 170₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3410/5

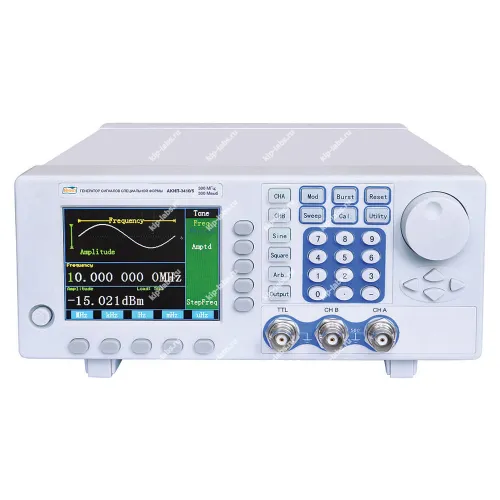

Назначение и принцип: АКИП-3410/5 - Генератор сигналов специальной формы
Генератор сигналов специальной формы АКИП-3410/5 используется для создания и воспроизведения нестандартных электрических последовательностей при испытаниях и наладке электронных устройств, при этом он даёт возможность моделировать как реальные, так и синтетические режимы работы. Устройство выпускает АКИП и обычно интегрируют в измерительные стенды и системы анализа.
В работе прибор обеспечивает программно задаваемую генерацию форм сигналов и их синхронизацию по внешним входам. Эти функции упрощают этапы верификации и отладки компонентов, а также востребованы при использовании в генераторы сигналов.
Функциональные опции
Прибор позволяет формировать пользовательские произвольные формы с регулировкой амплитуды, постоянного смещения и временных параметров. Доступны режимы одиночных импульсов, циклической выдачи и внешней триггеризации, при этом устройство легко подключается к автоматизированным системам сбора данных и поддерживает интерфейсы управления для дистанционного контроля.
При калибровке следует учитывать требования привязки частоты и шаг временной дискретизации, при этом для передачи управляющих команд в эксплуатации могут применяться интерфейсы связи, например RS-232C.
Сферы использования
На практике АКИП-3410/5 эксплуатируют на лабораторных стендах при разработке и проверке электронных и радиотехнических модулей, что позволяет также применять прибор в серийном контроле и сервисной диагностике, поскольку он годится и для исследований новых решений, и для периодической проверки готовых изделий.
Описание генератора АКИП-3410/5
Прибор генерирует стандартные формы сигналов: синусоидальные, прямоугольные, треугольные, импульсные, шумовые и сигналы постоянного тока. Кроме того, доступны до 50 типов предустановленных произвольных форм.
АКИП-3410/5 применим для настройки каналов связи и подбора параметров высокоточного оборудования благодаря низкому уровню искажений, что позволяет использовать его для проверки и отладки различных радиоэлектронных приборов.
Приборы относятся к лабораторным многофункциональным измерительным устройствам; принцип их работы базируется на технологии прямого цифрового синтеза. Такая реализация обеспечивает стабильность и точность формирования сигналов с минимальными нелинейными искажениями практически любой формы.
Отличительные особенности:
- Два независимых выхода;
- Канал A: диапазон частот 1 мкГц…300 МГц;
- Выходной уровень: -127 дБм… + 13 дБм;
- Формы сигналов: синус, меандр;
- Режимы модуляции: АМ, ЧМ, ФМн, ЧМн (опция: стерео ЧМ);
- Режимы ГКЧ и формирования пакетов (Burst);
- Канал B: диапазон частот 1 мкГц…10 МГц;
- Выходной уровень: 1 мВ…10 Впик-пик (50 Ом), 2 мВ…20 Впик-пик (1 МОм);
- Формы сигналов: синус, меандр, импульс, пост. смещение, треугольник, синхросигнал, экспонента;
- Вход/выход ОГ 10 МГц;
- Интерфейс USB, RS-232 (опции: GPIB);
- 254 × 103 × 374 мм;
- 3,8 кг.
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Выходные параметры | |||||
| Число каналов | 2 | ||||
| Частотный диапазон (синус) | 1 мкГц…120 МГц | ||||
| Разрешение | 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) | ||||
| Погрешность установленной частоты | 1x10-6 | ||||
| Выходной уровень (50 Ом) | -127 дБм… + 13 дБм | ||||
| Разрешение | 0,1 мВпик; 0,1 дБм | ||||
| Постоянное смещение | - | ||||
| Функциональный выход (АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5) | |||||
| Частотный диапазон | 1 мкГц…10 МГц (разрешение 1 мкГц) | ||||
| Погрешность установленной частоты | 1x10-6 | ||||
| Формы сигнала | Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC | ||||
| Меандр | Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 % | ||||
| Импульс | Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с | ||||
| Импульс | 1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик | ||||
| Погрешность установки | ± (1％ от уст. ＋ 10мВпик) | ||||
| Постоянное смещение | ± 5 Впик (50 Ом); ± 10 Впик (1 МОм) | ||||
| Модуляции | |||||
| ЧМ, АМ, ФМ, ШИМ | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц | ||||
| ЧМн | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц | ||||
| Вход внешней модуляции | 10 кОм; 0 … 20 кГц | ||||
| Пакетный режим | |||||
| Формы сигналов | Синус, меандр, треугольник, импульс, СПФ | ||||
| Число циклов | 1 … 10000 | ||||
| Период повторения | 0,1 мс … 800 с | ||||
| Виды запуска | Внутренний, внешний, ручной, по строб-импульсу | ||||
| Свипирование (ГКЧ) | |||||
| Форма несущей | Синус, меандр, треугольник, пила | ||||
| Закон качания | Линейный или логарифмический | ||||
| Тип качания | Прямой | ||||
| Общие данные | |||||
| ЖК-дисплей | Графический цветной (TFT, диагональ 8,9 см) | ||||
| Напряжение питания | 220 В (± 22 В), 47~53 Гц; | ||||
| Рабочие условия | 0…40°С, 80% | ||||
| Рабочие условия | USB, RS-232 (опция – GPIB) | ||||
| Габаритные размеры | 254 мм × 103 мм × 374 мм | ||||
| Масса | 3,8 кг | ||||
| Опции | Опция 100 (термостатированный ОГ ±2×10-7 в год) | ||||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3410/5 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53449-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
