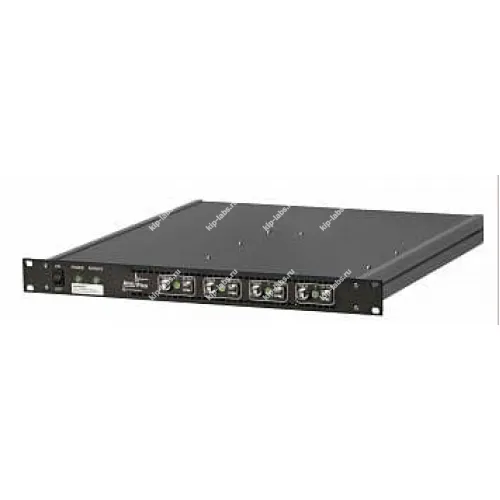

RFS40-1 - Синтезатор частот

Кратко о модели: RFS40-1 - Синтезатор частот

RFS40-x - это компактный синтезатор, работающий в диапазоне от 100 кГц до 43,5 ГГц и обеспечивающий регулировку выходной мощности в интервале от -10 до более +20 дБм. Производитель AnaPico позиционирует эту серию для применения в измерительных установках и системах генерации сигналов.

Устройство обладает разрешением по частоте 1 мГц и опирается на внутренний высокостабильный опорный генератор, при этом есть возможность подключить внешний эталон для улучшения опорных характеристик, что позволяет адаптировать прибор под более строгие требования по точности. За счёт этого несколько блоков RFS40-X можно синхронизировать с использованием одного ведущего эталона, что обеспечивает фазовую когерентность между каналами.

RFS40-X поддерживает специальные режимы: развертку с временем переключения 500 мкс (20 мкс с опцией FS), фазовую модуляцию и модуляцию короткими импульсами. Интерфейсы USB и LAN обеспечивают удалённое управление посредством набора команд SCPI, при этом питание прибора осуществляется от внешнего источника постоянного тока 24 В, а типичное энергопотребление составляет менее 25 Вт. Таким образом, поддержка стандартных интерфейсов упрощает интеграцию в автоматизированные испытательные стенды.

Ключевые особенности

• Диапазон частот: 100 кГц - 43,5 ГГц.
• Регулируемая выходная мощность: от -10 до более +20 дБм.
• Разрешение по частоте: 1 мГц.
• Встроенный высокостабильный опорный генератор и возможность подключения внешнего эталона.
• Фазовая когерентность при каскадировании нескольких приборов за счёт общего эталона.
• Режимы развертки и переключения: 500 мкс (20 мкс с опцией FS), фазовая модуляция, модуляция короткими импульсами.
• Интерфейсы: USB, LAN; управление по SCPI.
• Питание: внешний источник 24 В; потребление < 25 Вт.

Уместна дискретность настроек при интеграции в составные измерительные системы, что позволяет гибко адаптировать прибор под разные сценарии применения.

Где применяется

Модель применяют в лабораторных и стендовых решениях для генерации тестовых и опорных сигналов; она подходит для работы в составе генераторы сигналов и испытательных комплексов. В итоге, способность к фазовому синхронизированию и поддержка удалённого управления делают RFS40-x удобным в системах, где требуется согласование нескольких источников и автоматизация процессов.

Технические характеристики генератора:

Комплект поставки:
