Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13551
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
121 940₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3410/2

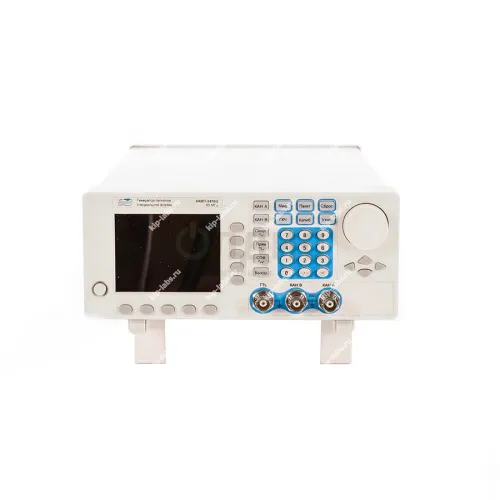

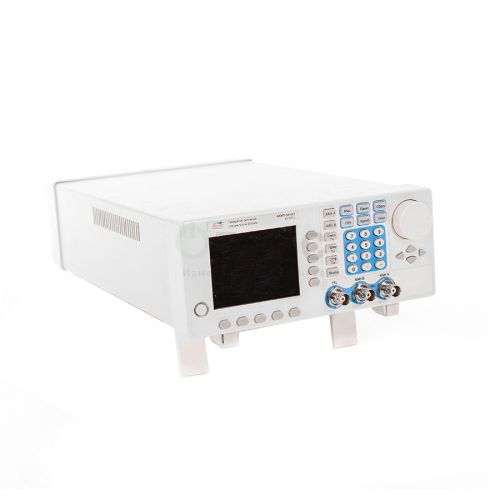

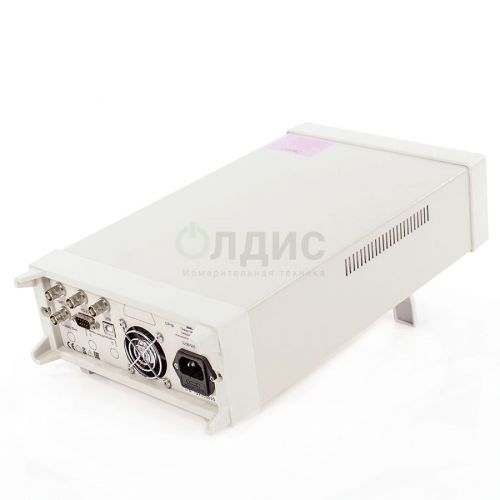

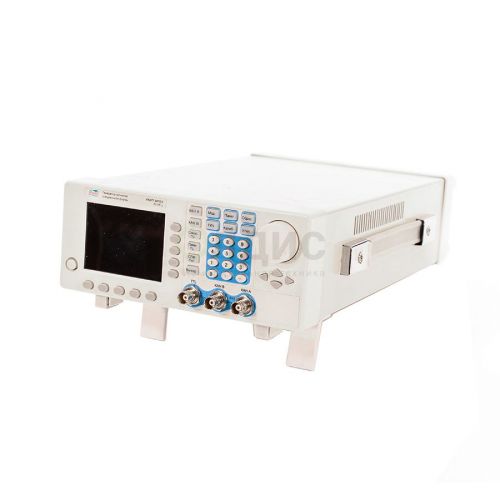

Назначение и принцип: АКИП-3410/2 - Генератор сигналов специальной формы
АКИП-3410/2 предназначен для формирования нестандартных огибающих и последовательностей импульсов. При этом прибор от АКИП рассчитан на работу в лабораторных стендах и испытательных контурах и может стыковаться с оборудованием из генераторы сигналов.
Принцип работы устройства основан на цифровом синтезе формы волны с последующей аналоговой обработкой. На практике формирование сигнала выполняется внутренним ЦАПом и комплектом фильтров, что обеспечивает стабильность временных характеристик.
Генератор воспроизводит стандартные формы сигналов - синусоидальную, прямоугольную, треугольную, импульсную, шумовую и постоянного тока. Кроме того, доступно до 50 типов предустановленных произвольных форм.
Прибор может применяться для настройки каналов связи и высокоточного оборудования благодаря низкому уровню искажений. Он также используется для проверки и отладки различных радиоэлектронных приборов.
Функциональные опции
В АКИП-3410/2 реализованы средства управления формой сигнала и параметрами огибающей, что даёт возможность быстро изменять скважность, длительность импульса и профиль переходов. Доступны как ручные, так и программируемые режимы управления.
- Формирование пользовательских огибающих и последовательностей
- Работа в импульсных и непрерывных режимах
- Возможность внешней синхронизации и триггерного запуска
- Интерфейсы управления и обмена данными (опции интеграции с автоматикой)
При интеграции с автоматизированными измерительными стендами допустимо применение интерфейса RS-232C, что упрощает передачу управляющих команд и сбор результатов. Это распространённый способ организации последовательной связи с приборами.
Сферы использования
На практике АКИП-3410/2 применяют для испытаний радиочастотных модулей, проверки параметров усилителей и моделирования нестандартных входных сигналов. При эксплуатации прибор востребован в НИОКР-лабораториях, на производственных линиях контроля и при калибровке стендов.
Отличительные особенности:
- Два независимых выхода;
- Канал A: диапазон частот 1 мкГц…80 МГц;
- Выходной уровень: -127 дБм… + 13 дБм;
- Формы сигналов: синус, меандр;
- Режимы модуляции: АМ, ЧМ, ФМн, ЧМн (опция: стерео ЧМ);
- Режимы ГКЧ и формирования пакетов (Burst);
- Канал B: диапазон частот 1 мкГц…10 МГц;
- Выходной уровень: 1 мВ…10 Впик-пик (50 Ом), 2 мВ…20 Впик-пик (1 МОм);
- Формы сигналов: синус, меандр, импульс, пост. смещение, треугольник, синхросигнал, экспонента;
- Вход/выход ОГ 10 МГц;
- Интерфейс USB, RS-232 (опции: GPIB);
- 254 × 103 × 374 мм;
- 3,8 кг.
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Выходные параметры | |||||
| Число каналов | 2 | ||||
| Частотный диапазон (синус) | 1 мкГц…80 МГц | ||||
| Разрешение | 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) | ||||
| Погрешность установленной частоты | 1x10-6 | ||||
| Выходной уровень (50 Ом) | -127 дБм… + 13 дБм | ||||
| Разрешение | 0,1 мВпик; 0,1 дБм | ||||
| Постоянное смещение | - | ||||
| Функциональный выход (АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5) | |||||
| Частотный диапазон | 1 мкГц…10 МГц (разрешение 1 мкГц) | ||||
| Погрешность установленной частоты | 1x10-6 | ||||
| Формы сигнала | Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC | ||||
| Меандр | Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 % | ||||
| Импульс | Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с | ||||
| Импульс | 1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик | ||||
| Погрешность установки | ± (1％ от уст. ＋ 10мВпик) | ||||
| Постоянное смещение | ± 5 Впик (50 Ом); ± 10 Впик (1 МОм) | ||||
| Модуляции | |||||
| ЧМ, АМ, ФМ, ШИМ | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц | ||||
| ЧМн | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц | ||||
| Вход внешней модуляции | 10 кОм; 0 … 20 кГц | ||||
| Пакетный режим | |||||
| Формы сигналов | Синус, меандр, треугольник, импульс, СПФ | ||||
| Число циклов | 1 … 10000 | ||||
| Период повторения | 0,1 мс … 800 с | ||||
| Виды запуска | Внутренний, внешний, ручной, по строб-импульсу | ||||
| Свипирование (ГКЧ) | |||||
| Форма несущей | Синус, меандр, треугольник, пила | ||||
| Закон качания | Линейный или логарифмический | ||||
| Тип качания | Прямой | ||||
| Общие данные | |||||
| ЖК-дисплей | Графический цветной (TFT, диагональ 8,9 см) | ||||
| Напряжение питания | 220 В (± 22 В), 47~53 Гц; | ||||
| Рабочие условия | 0…40°С, 80% | ||||
| Рабочие условия | USB, RS-232 (опция – GPIB) | ||||
| Габаритные размеры | 254 мм × 103 мм × 374 мм | ||||
| Масса | 3,8 кг | ||||
| Опции | Опция 100 (термостатированный ОГ ±2×10-7 в год) | ||||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3410/2 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53449-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
