Назначение и принцип: АКИП-3409/4 - Генератор сигналов специальной формы
Генератор специальной формы АКИП-3409/4, разработанный АКИП, предназначен для формирования и воспроизведения программируемых нестандартных сигналов при проведении лабораторных и промышленных испытаний; при этом прибор используют для оценки реакции электронных цепей на сложные временные огибающие.
Аппарат обеспечивает генерацию сигналов произвольной формы и их последовательностей, что позволяет проводить тестирование входов и выходов оборудования в разнообразных режимах. В работе устройства этого класса, включая генераторы сигналов, упрощается воспроизведение повторяемых сценариев измерений.
Функциональные опции
Устройство содержит набор возможностей для формирования импульсов и огибающих с гибкими параметрами, что даёт возможность адаптировать выходы под конкретные методики испытаний. При этом пользователю доступны средства точной настройки амплитудно-временных характеристик и режимов воспроизведения.
- Программируемая память для хранения пользовательских форм сигналов.
- Возможность задания амплитудных и временных параметров с высокой дискретностью.
- Режимы повторения и одиночной выдачи сигналов.
- Синхронизация по внешнему триггеру и внутренний триггерный генератор.
- Интерфейсы управления для интеграции в автоматизированные стенды.
При калибровке следует учитывать требования к дискретности выходного сигнала и уровню шумов. Это не изменяет спецификаций прибора, но подчёркивает необходимость проверочных процедур; при необходимости интерфейс RS-232C может быть использован для удалённого управления.
Сферы использования
На практике АКИП-3409/4 применяют для моделирования сложных возмущений и проверки устойчивости электронных систем. При эксплуатации это облегчает выявление температурно-зависимых и нелинейных эффектов в блоках и модулях.
- Тестирование входных трактов измерительной и телекоммуникационной аппаратуры.
- Проверка систем обработки сигналов и алгоритмов детектирования.
- Испытания блоков питания и преобразовательной техники на помехоустойчивость.
- Использование в автоматизированных стендах для серийной проверки плат и модулей.
Описание конструкции и интерфейсов АКИП-3409/4
Генератор АКИП-3409/4 позиционируется как универсальный прибор: помимо специализированных огибающих он также формирует стандартные формы сигналов, что расширяет область его применения. Благодаря низкому уровню искажений устройство применяют при настройке каналов связи и в задачах, требующих высокой точности, включая проверку и отладку радиоэлектронной аппаратуры.

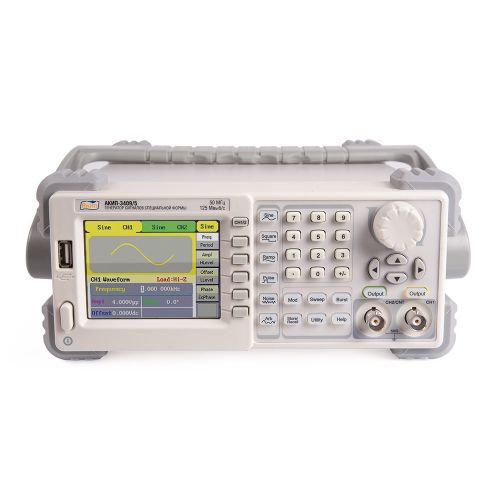

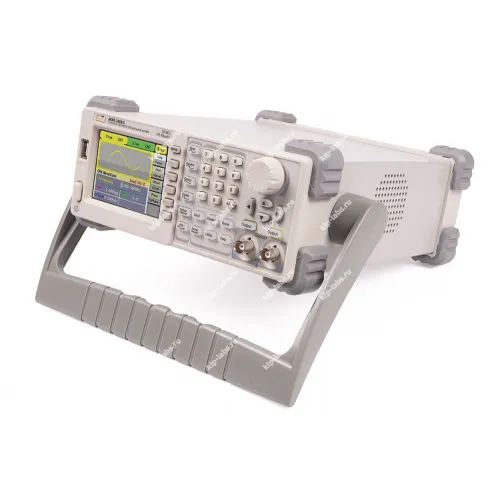

На передней панели расположен цветной жидкокристаллический дисплей из двух зон: в верхней показывается форма генерируемого сигнала, а в нижней - его параметры. Справа от экрана размещён вертикальный ряд кнопок меню для выбора функций и набор клавиш для генерации стандартных форм; в нижней части панели находятся выходные разъёмы двух каналов и клавиши, отвечающие за выбор режимов модуляции.
Для ввода цифровых параметров предусмотрены три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. Нейтрально: дискретность выходов и возможности дистанционного управления остаются ключевыми при интеграции прибора в стендовые решения.
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Выходные параметры (канал 1/канал 2) | ||
| Частотный диапазон (для синуса) | 1 мкГц – 25 МГц | |
| Разрешение | 1 мкГц | |
| Погрешность установки частоты | ±1х10-4 | |
| Выходной уровень | Канал 1 | Канал 2 |
| 2 мВпик-пик - 10 Впик-пик (50 Ом, ≤10 МГц) | 2 мВпик-пик - 3 Впик-пик (50 Ом) | |
| 2 мВпик-пик - 5 Впик-пик (50 Ом >10 МГц) | 4 мВпик-пик - 6 Впик-пик (1 МОм) | |
| 4 мВпик-пик - 20 Впик-пик (1 МОм ≤ 10 МГц) | ||
| 4 мВпик-пик - 10 Впик-пик (1 МОм > 10 МГц) | ||
| Выходное сопротивление | 1 МОм/ 50 Ом | |
| Синусоида | ||
| Погрешность установки уровня на 100 кГц | ±(0,3 дБ + 1 мВпик-пик) | |
| Фазовый шум | -180 дБн/Гц при отстройке 10 кГц | |
| КНИ (коэффициент нелинейных искажений) | < 0,2 % (до 20 кГц, 1 Впик-пик) | |
| Коэффициент гармоник | ≤ -60 дБн до 1 МГц | |
| <-53 дБн до 5 МГц | ||
| < -35 дБн до 25 МГц | ||
| <-32 дБн до 50 МГц | ||
| Постоянное смещение | ||
| Диапазон (в зависимости от выходного уровня) | Выходная амплитуда при изменении постоянного смещения не нормируется | |
| Канал 1: ±5 В (50 Ом) В; ±10 В (1 МОм) | ||
| Канал 2: ±1,5 В (50 Ом) В; ±3 В (1 МОм) | ||
| Погрешность установки | ±(1 % от смещения +3 мВ) | |
| Меандр | ||
| Частотный диапазон | 1 мкГц – 5 МГц | |
| Время нарастания/спада | < 12 нс | |
| Выброс | <5 % | |
| Перестраиваемая скважность | 20 – 80 % (до 10 МГц) | |
| 40 – 60 % (до 20 МГц) | ||
| 50 % (до 25 МГц) | ||
| Погрешность установки скважности | ±1 % + 20 нс (для скважности 50 %) | |
| Джиттер | 0,01 % | |
| Пила, треугольник | ||
| Диапазон частот | 1 мкГц – 300 кГц | |
| Нелинейность | <0,1% | |
| Перестраиваемая скважность | 0,0 – 100,0% | |
| Импульс | ||
| Диапазон частот | 500 мкГц – 5 МГц | |
| Длительность импульса | От 16 нс (разрешение 8 нс) | |
| Время нарастания/спада | < 7 нс | |
| Диапазон изменения скважности | 0,1% - 99,9% | |
| Выброс | <5% | |
| Джиттер | 8 нс | |
| Белый шум | ||
| Полоса частот (белый шум) | 5 МГц | |
| Произвольная форма (СПФ) | ||
| Диапазон частот | 1 мкГц – 5 МГц | |
| Длина памяти | 16 тысяч точек | |
| Разрешение ЦАП | 14 бит | |
| Частота дискретизации | 125 МГц | |
| Память | 10 ячеек | |
| Параметры сигнала | Минимальное время нарастания 7 нс, джиттер 8 нс | |
| Пакетный режим | ||
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс | |
| Виды запуска | По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу | |
| Нач./конеч. фаза | 0° - +360° | |
| Период повторения | 1 мкс – 500 с | |
| Источник строб-импульса | Внешний | |
| Источник синхронизации | Внешний, внутренний, ручной | |
| АМ, ЧМ | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) | |
| Девиация частоты | 0 – 0,5*полоса пропускания, разрешение 10 мкГц | |
| Коэффициент АМ | 0 - 120 % (АМ) | |
| ФМ | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) | |
| Диапазон установки девиации фазы | 0º - 360,0º, разрешение 0,1º | |
| ЧМН, АМН | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 2 мГц – 50 кГц) | |
| ШИМ | ||
| Диапазон частот | 500 мкГц – 10 МГц | |
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Уровень внешней модуляции | -6 В - +6 В | |
| ГКЧ | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Время качания | 1 мс - 500 с | |
| Закон качания | Линейный или логарифмический | |
| Тип качания | Возрастание или убывание | |
| Частотомер | ||
| Частотный диапазон | 100 мГц - 200 МГц | |
| Разрешение | 6 разрядов | |
| Измерения | Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик) | |
| Статистика | относительные значения (PPM) | |
| Входной импеданс | 1 МОм/ 50 Ом | |
| Чувствительность | 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц) | |
| Общие данные | ||
| ЖК-дисплей | Цветной графический, диагональ 9 см, разрешение: 320х240 | |
| Напряжение питания | 220 В (±15 %), 50 / 60 Гц | |
| Габаритные размеры | 105 × 229 × 280 мм | |
| Масса | 2,6 кг | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3409/4 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | USB кабель | 1 |
| 5. | Диск с ПО | 1 |
Дополнительная комплектация:
| № | Наименование |
|---|---|
| 1. | Адаптер GPIB-USB |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53064-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
