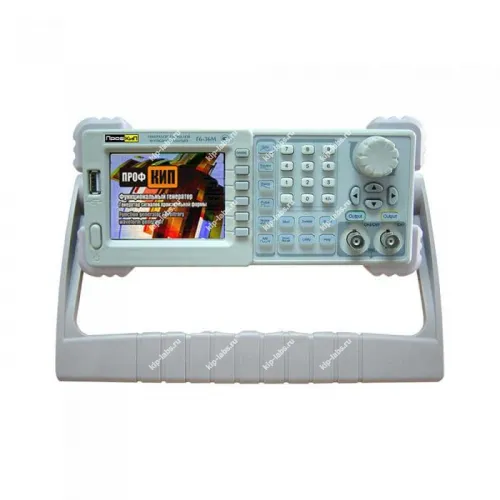

Генератор сигналов специальной формы ПрофКИП Г6-36М

Описание модели: Генератор сигналов специальной формы ПрофКИП Г6-36М

Прибор разработан для формирования нестандартных электрических сигналов, при этом он может быть встроен в существующие испытательные комплексы и совместим с продукцией ПрофКИП.

Устройство применяется в стендовых испытаниях и лабораторных проверках. Кроме того, оно используется при наладке и верификации систем контроля. Также прибор годится для моделирования помех в составе испытательного оборудования генераторы сигналов. При необходимости уточняются режимы дискретной коммутации и варианты интерфейсов управления.

Преимущества

• Формирование сложных выходных сигналов для воспроизведения нестандартных условий.
• Регулировка параметров формы и амплитуды сигнала.
• Возможность подключить прибор к измерительным стендам через типовые интерфейсы управления.
• Поддержание стабильного уровня выходного сигнала при длительных сериях испытаний.

Область применения

• лабораторные исследования и стендовые испытания;
• проверка и наладка систем контроля и измерений;
• моделирование помех и нестандартных сигналов для отладки электроники;
• учебные и опытно-конструкторские работы.

Техническое описание генератора ПрофКИП Г6-36М:

ПрофКИП Г6-36М представляет собой двухканальный функциональный генератор произвольной формы; меню прибора включает встроенную интерактивную справку по основным функциям, поэтому отдельная инструкция для работы в большинстве случаев не требуется. В устройстве реализована возможность рисования формы сигнала с применением различных видов модуляции и предусмотрено подключение к ПК, также поставляемое программное обеспечение содержит 9 типов стандартных форм сигналов - синус, меандр, пилообразный, импульс, белый шум и т.д., что закрывает основные прикладные задачи.

Для формирования сигнала генератор ПрофКИП Г6-36М применяет технологию прямого цифрового синтеза (DDS), что характерно для данного класса приборов.

Дискретность настройки полезна при тонкой подстройке рабочих параметров.

Ключевые технические характеристики ПрофКИП Г6-36М:

• 2 канала 50 МГц;
• Технология прямого цифрового синтеза (DDS);
• Дискретизация 125 МВыб/с с разрешением 14 бит;
• Встроенный частотомер до 200 МГц;
• Малые искажения;
• Разрешение 1 мкГц;
• Цветной ЖКИ дисплей 3,5 дюйма;
• Два независимых канала, с возможностью их синхронизации и сдвига фазы;
• 5 стандартных видов сигнала и 48 внутренних предустановок формы;
• Возможность рисования формы сигнала;
• Широкие возможности различных видов модуляции, свипирование, формирование импульсных последовательностей;
• Интерактивное меню подсказок;
• Большая энергонезависимая память;
• Программное обеспечение;
• Поддержка USB накопителей и подключение к ПК ;
