Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13565
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
689 520₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3207/1
Расширенное описание на АКИП-3207 в формате PDFГенератор сигналов высокочастотный АКИП-3207.pdf
Описание модели: АКИП-3207/1 - Генератор сигналов высокочастотный
Прибор АКИП-3207/1 от АКИП служит источником высокочастотных колебаний; при этом его применяют в измерительных и испытательных задачах.
Модель входит в линейку генераторы сигналов. Она рассчитана на эксплуатацию в лабораториях и на промышленных стендах. При необходимости допускается её включение в состав комплексов с внешним управлением.
Преимущества
- Функция - генерация ВЧ-сигналов для задач измерений и испытаний.
- Удобная интеграция в лабораторные и испытательные стенды, что упрощает монтаж и настройку.
- Возможность применения в составе составных измерительных комплексов.
Область применения
- лабораторные испытания и научно-исследовательские работы
- испытательные стенды и калибровочные комплексы
- ремонт и наладка радиоаппаратуры

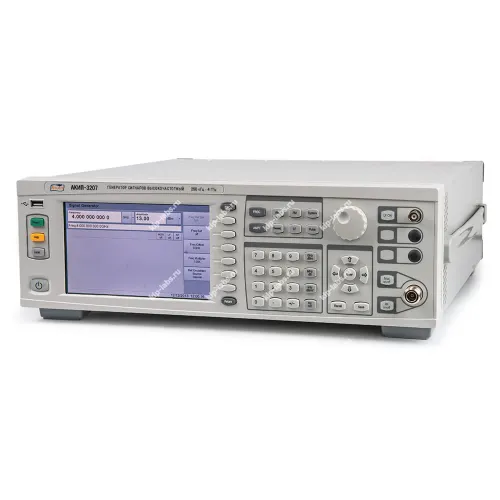

Обзор генератора ВЧ АКИП-3207/1
Серия генераторов АКИП-3207 предназначена для формирования сигналов заданного типа и формы. Эти сигналы обладают характеристиками, требуемыми для измерительных процедур и сопутствующих задач.
Генератор АКИП-3207/1 представляет собой надёжное устройство с широким рабочим диапазоном частот и уровней напряжения, что позволяет применять его в различных условиях; кроме того, корпус устойчив к износу, а массогабаритные параметры сбалансированы под типичные требования. При необходимости актуальна проверка дискретности установки и совместимости интерфейсов.
Ключевые параметры:
- Разрешение по частоте 0, 1 Гц;
- Выходной уровень: - 127 дБм ... 13 дБм;
- Разрешение по амплитуде: 0,01 дБм;
- Фазовый шум: < - 115 дБн /Гц (отстройка на 20 кГц от несущей 1 ГГц);
- Внутренняя/внешняя модуляция: AM, ЧМ, ФМ, ИМ;
- ЖК - дисплей с диагональю 17,8 см;
- Интерфейсы: LAN , GPIB , USB - Device;
- Вход внеш. модулирующего сигнала.
Технические характеристики:
| Параметр | Значение | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Выходная частота | |||||||||||||||||||||||
| Диапазон | 250 кГц ...3 Г Гц | ||||||||||||||||||||||
| Дискретность установки | 0,1 Гц | ||||||||||||||||||||||
| Погрешность установки | ± 1 ×10-7 (есть вход внеш. о порной частоты 10 МГц) | ||||||||||||||||||||||
| Нестабильность | ± 1 ×10-6 / год; ± 1 ×10-6 / 0 ̊С...45 ̊С | ||||||||||||||||||||||
| Выходной уровень | |||||||||||||||||||||||
| Диапазон | минус 127 ...13 дБм | ||||||||||||||||||||||
| Разрешение | 0,01 дБ | ||||||||||||||||||||||
| Погрешность установки | < ± 1 дБ (несущая ˃ 100 кГц, минус 120...13 дБм , АРУ вкл., 20 ̊С...30 ̊С) | ||||||||||||||||||||||
| ВЧ выход | N тип, 50 Ом | ||||||||||||||||||||||
| КСВН | < 1,8 при уровне < 0 дБм | ||||||||||||||||||||||
| Плотность фазовых шумов | < минус 115 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц | ||||||||||||||||||||||
| Паразитная ЧМ | ≤ 30 Гц (несущая 1 ГГц полоса 0,3...3,0 кГц） | ||||||||||||||||||||||
| Гармоники несущей | < минус 30 дБн при уровне < 0 дБм | ||||||||||||||||||||||
| Негармонические составляющие | < минус 50 дБн при уровне < 0 дБм и отстройке от несущей ˃ 10 кГц | ||||||||||||||||||||||
| Амплитудная млодуляция (внутр./внеш.) | |||||||||||||||||||||||
| Глубина модуляции | 0 ... 100 % (разрешение 0,1 %) | ||||||||||||||||||||||
| Частота модуляции | 20 Гц ... 20 кГц (разрешение 1 Гц) | ||||||||||||||||||||||
| Искажение | < 2 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ 80%) | ||||||||||||||||||||||
| Частотная модуляция (внутр./внеш.) | |||||||||||||||||||||||
| Девиация частоты | 20 Гц ... 100 кГц (разрешение 1 Гц) | ||||||||||||||||||||||
| Частота модуляции | 20 Гц ... 80 кГц (разрешение 1 Гц) | ||||||||||||||||||||||
| Искажение | < 1 % (частота ЧМ 1 кГц, девиация частоты 50 кГц) | ||||||||||||||||||||||
| Фазовая модуляция (внутр./внеш.) | |||||||||||||||||||||||
| Девиация фазы | 0 ... 10 рад ( F мод < 10 кГц ); 0 ... 5 рад (10 кГц < F мод < 20 кГц) | ||||||||||||||||||||||
| Разрешение | 0,01 рад | ||||||||||||||||||||||
| Частота модуляции | 300 Гц ... 20 кГц | ||||||||||||||||||||||
| Искажение | < 1,5 % (частота ФМ 1 кГц, девиация фазы 5 рад) | ||||||||||||||||||||||
| Импульст=ная модуляция (внутр./внеш.) | |||||||||||||||||||||||
| Подавление в паузе | ＞ 60 дБ | ||||||||||||||||||||||
| Время нарастания/спада | < 60 нс | ||||||||||||||||||||||
| Длительность импульса | 400 нс ...500 мс (разрешение 100 нс) | ||||||||||||||||||||||
| Период следования | 40 мкс ... 2 с (разрешение 100 нс) | ||||||||||||||||||||||
| Частота меандра | 0,5 Гц...1,0 МГц (разрешение 0,1 Гц) | ||||||||||||||||||||||

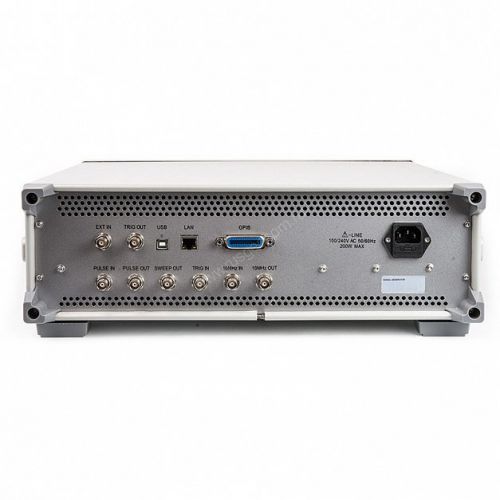

| Выходы/Вход | |||||||||||||||||||||||
| Выход ОГ | 10 МГц, > 0,35 Вскз (BNC, 50 Ом) | ||||||||||||||||||||||
| Вход ОГ | 10 МГц, 0,5 ... 2 Вскз (BNC, 50 Ом) | ||||||||||||||||||||||
Общие характеристики | ЖК-дисплей | Диагональ 17,8 см, разрешение: 800 х 480 точек | Напряжение питания | 100 – 240 В (автовыбор), 47,5 ~52,5 Гц; | Потребляемая мощность | Не более 50 В | Рабочая температура | 0...40 °С | Интерфейсы | LAN, GPIB, USB-Device | Габаритные размеры | 410 × 130 × 400 мм (ШхВхГ) | Масса | 10 кг | | |||||||||
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор сигналов высокой частоты АКИП-3207/1 | 1 |
| Соед. кабель BNC-BNC | 1 |
| Руковдство по программированию | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63411-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
