Частотомер АКИП-5109/2

Назначение и принцип: Частотомер АКИП-5109/2

Частотомер АКИП-5109/2 предназначен для измерения частоты электрических сигналов в лабораторных условиях и на производстве, при этом устройство применяют как при стендовых проверках, так и в технологическом контроле; сведения о производителе доступны на АКИП.

Прибор выполняет подсчёт циклов и замер периода, что позволяет получать частотные значения с управляемой дискретностью; такие приёмы характерны для частотомеров.

Устройство поддерживает несколько режимов измерений, что облегчает адаптацию процесса съёма данных к конкретным задачам и системам регистрации. При эксплуатации возможна работа через внешние интерфейсы, например RS-232C, и целесообразно предусматривать регулярную самокалибровку для поддержания метрологических показателей.

При калибровке основное внимание уделяют стабильности опорного генератора, при этом обслуживание включает проверку эталонной частоты и периодическую поверку, что снижает систематические погрешности при длительной эксплуатации.

Функциональные опции

• Набор режимов для подсчёта частоты и замера периода.
• Вывод результатов на дисплей в легко читаемом формате.
• Интеграция в измерительные комплексы посредством стандартных интерфейсов.
• Механизмы фильтрации и усреднения для стабилизации показаний.
• Наличие функций для поверки и начальной настройки параметров точности.

Сферы использования

На практике частотомер применяют для контроля генераторов и радиочастотных узлов на производстве, при этом прибор находит применение и в лабораторных испытаниях, и в сервисных подразделениях.

• Использование на лабораторных стендах и в научно-исследовательских работах.
• Сервисные и ремонтные центры радиоэлектронной техники.
• Контроль и наладка генераторов, передатчиков и приёмников.
• Встраиваемые измерительные комплексы в составе частотомеров и иной аппаратуры.

Описание частотомера АКИП-5109/2:

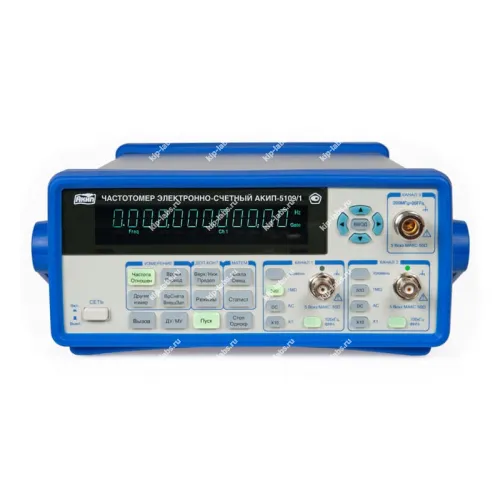

Частотомер АКИП-5109/2 имеют индикаторную газоразрядную панель (VFD), обладающую высокой яркостью и контрастностью. В АКИП-5109/1, АКИП-5109/2 использован газоразрядный индикатор с разрешением индикатора 10 разрядов, в частотомерах АКИП-5109/2, АКИП-5109/4 формат индикации увеличен и составляет 12 разрядов.

Временное разрешение при однократном измерении - 2,5 нс и 500 пс (соответственно). Новые высокочастотные частотомеры имеют возможность измерения сигналов Кан1/ Кан2 в диапазоне частот от 0,001 Гц до 200 МГц.

При этом заказчик для конкретной измерительной задачи может выбрать требуемый частотомер из линейки модификаций с максимальной частотой до 20 ГГц или до 40 ГГц.

Канал 1 и 2

1 мГц … 200 МГц

Канал 3

200 МГц … 20 ГГц

Канал 4

18 ГГц … 40 ГГц

̶
