- Производитель: Pendulum
- Код товара: 13387
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
646 620₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: CNT-91

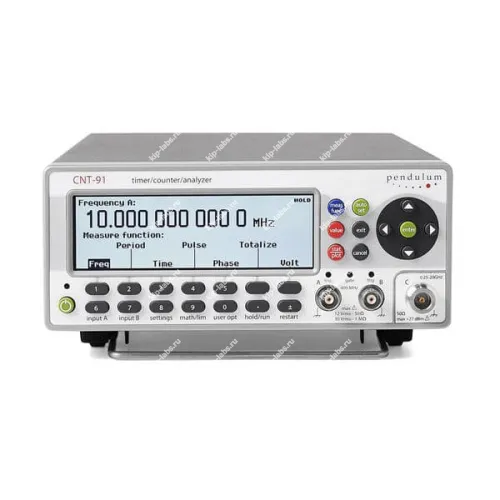

Кратко о модели: Частотомер CNT-91
CNT-91 - электронно-счётный частотомер, предназначенный для точного определения основных параметров высокочастотных сигналов: периода, фазы и частоты; при этом устройство также используют для метрологической калибровки других прецизионных контрольно-измерительных приборов. В описании производителя Pendulum подчёркнуто, что прибор сочетает в себе функциональность измерительного счётчика и средства опорной калибровки.
За счёт встроенного рубидиевого опорного генератора CNT-91 способен выполнять роль эталонного средства в производственных и научно-исследовательских помещениях, в центрах стандартизации и метрологии. Эти возможности делают прибор применимым и в лабораториях приборостроительных предприятий, и в исследовательских подразделениях.
Тем самым устройство обеспечивает требуемую опорную стабильность при работе с высокочастотными сигналами; это особенно важно при проведении сравнительных измерений и проверок. Наличие возможности подключения к внешним системам и применения программного обеспечения делает обработку результатов удобной и предсказуемой.
Нейтральная примечательная рамка: дискретность показаний и возможность интеграции с вычислительной техникой делают CNT-91 уместным инструментом для задач метрологии и испытаний. Также допускается применение прибора в сценариях, где требуется длительная стабильность опорной частоты.
Ключевые особенности
- 2 канала: А, В (опция - канал С)
- Частотный диапазон 0,001 Гц … 300 МГц (опции до 3/ 8/ 14/ 20 ГГц)
- Высокая стабильность опорного генератора: 5?10-11 (рубидий)
- Скорость измерений: до 250 К в секунду, внутренняя память 3,5 М
- Разрешение: 12 разрядов при времени измерения 1 с
- Временное разрешение для однократного измерения 50 пс
- Программируемый импульсный выход: 0,5 Гц … 50 МГц
- Режим анализа джиттера частоты и модуляций, в том числе ЧМ, с помощью ПО TimeView (опция)

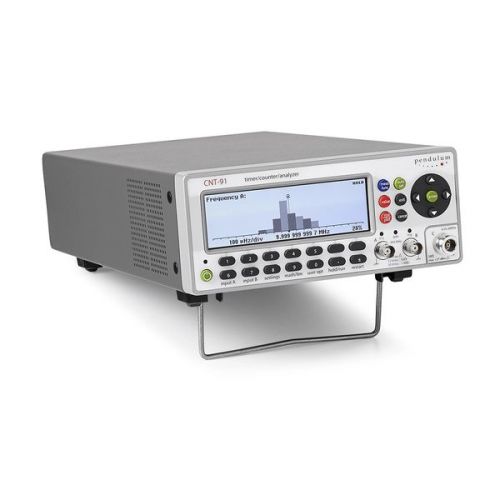

- Дисплей с возможностью числового (14 разрядов, разрешение 320?97) и графического представления результатов (статистика: уход, гистограммы, отклонение/девиация Аллана)
- Внутренняя память настроек прибора: 17 профилей (10 с защитой)
- Скорость передачи на ПК: 2600 измерений /сек (15000/сек в пакетном режиме с предварительной обработкой)
- Небольшое время прогрева (~12 мин до 5?10-10)

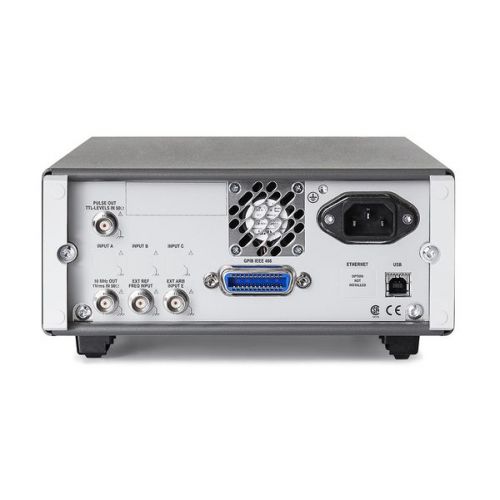

- Интерфейсы USB и КОП
Где применяется
Прибор используется в тех областях, где требуется контроль и подтверждение параметров высокочастотных сигналов: метрологические центры, лаборатории исследований и производства, а также приборостроительные предприятия; при этом CNT-91 может служить как рабочим измерительным средством, так и ссылочным эталоном в поверочных процедурах. Дополнительно модель востребована при выполнении сравнительных проверок и настройке прецизионного оборудования.
Таким образом применение частотомера естественно коррелирует с задачами, связанными с верификацией точности и стабильности источников частоты; при необходимости прибор легко интегрируется в существующие метрологические комплексы. Для навигации по смежным моделям и устройствам см. раздел частотомеры.
Дополнительная комплектация
- Опция 10: опция высокочастотного входа С 0,1 - 3 ГГц
- Опция 13: опция высокочастотного входа С 0,3 - 8 ГГц
- Опция 14: опция высокочастотного входа С 0,25 - 14 ГГц
- Опция 14B: опция высокочастотного входа С 0,25 - 20 ГГц
- Опция 19/90: временная база термостата очень высокой стабильности; 0.06 ppm/месяц
- Опция 27: футляр для переноски
- Опция 27H: жесткий футляр для транспортировки
- Опция 29/90: Программное обеспечение TimeView под Windows
- Опция 30/90:временная база термостата ультравысокой стабильности; 0.01 ppm/месяц
- Опция 40/90: временная база термостата ультравысокой стабильности; 0.003 ppm/месяц
Технические характеристики частотомера CNT-91
| Параметр | Значения |
|---|---|
| Измерение частоты | Диапазон измерений: 0,001 Гц … 400 МГц Разрешение: 12 разрядов (при времени счета 1 с) |
| Измерение периода усредненного сигнала | Диапазон измерений: 3,3 нс … 1000 с Разрешение однократное измерение: 50 пс (12 азрядов за 1 с при усреднении) |
| ОТНОШЕНИЕ А/В, В/А, С/А, С/В | Диапазон измерений: 10-9 … 1011 |
| Измерение периода Back-to-back по входам А,B (CNT-91) | 4 мс - 500 с, разрешение 50 пс RMS |
| Длительность импульсов | Диапазон измерений: 3,3 нс … 106 с Минимальная длительность: 3,3 нс |
| Подсчет импульсов | Режимы: А, В, А+В, А-В, А/В Диапазон: До 10^10 |
| Коэффициент заполнения | Диапазон: 0,000001 … 0,999999 в диапазоне частот 0,1 Гц – 400 МГц |
| Интервал времени А-В, В-А, А-А, В-В | Диапазон: -5 нс…+106 с -106…+106 с при интеллектуальном расчете |
| Фазовый сдвиг «А относительно В» | Диапазон измерений -180°…+360° Разрешение 0,001° до 10 кГц, 1° свыше 10 МГц Диапазон частот До 160 МГц |
| Измерительный вход | Макс. входной уровень: 350 В (до 440 Гц), 12 В (до 1 МГц) при 1 МOм 12 В при 50 Ом Максимальная чувствительность: 10 мВ (до 50 МГц) 30 мВ (свыше 50 МГц) Входной импеданс: 1 МОм или 50 Ом Уровень запуска: Разрешение 2,5 мВ Ослабление х1, х10 Диапазон (х1): 30 мВ – 10 В Фильтр низких частот: 100 кГц – аналоговый 1 Гц - 50 МГц – цифровой |
Комплектация частотомера CNT-91
| Наименование | Количество |
|---|---|
| Прибор | 1 |
| Сетевой шнур | 1 |
| Руководство пользователя на CD | 1 |
| Руководство по программированию | 1 |
| Сертификат о калибровке | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 70888-18 |
| Производитель | PENDULUM |
| Страна производитель | Польша |
| Гарантия (мес.) | 36 |
