Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13367
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
160 218₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Ч3-85/8
Расширенное описание на Ч3-85-8 в формате PDF.pdf
Обновление серии электронно-счётных частотомеров АКИП Ч3-85.pdf

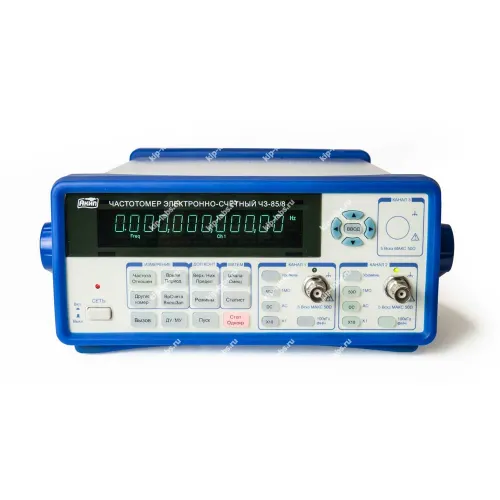

Кратко о модели: Ч3-85/8 - Частотомер электронно-счётный
Ч3-85/8 - это электронно-счётный частотомер, предназначенный для измерения частоты входных сигналов. Модель спроектирована и выпускается АКИП, при этом она включена в серию частотомеры и ориентирована на контроль частотных параметров.
Прибор реализует электронно-счётный метод регистрации входного сигнала, при этом это обеспечивает последовательную обработку импульсов и формирование цифрового результата.
Архитектура частотомера допускает работу в дискретном режиме измерений. За счёт этого возможно применение функций самокалибровки и интерфейсов для интеграции в автоматизированные системы передачи данных, включая RS-232C.
Ключевые особенности
- электронно-счётный принцип измерения
- цифровая выдача результатов на индикатор
- корректная регистрация последовательности импульсов
- совместимость с типовыми методами ввода/вывода данных
Где применяется
Прибор применяют в лабораторных и стендовых условиях, что позволяет фиксировать частотные параметры при настройке и проверке радиоэлектронной аппаратуры. Также устройство широко используется при пусконаладочных работах и для контроля узлов передачи сигналов, что позволяет интегрировать результаты в систему учёта.
Описание электронно-счётного частотомера Ч3-85/8
Частотомер Ч3-85/8 выполнен на крупной элементной базе с использованием ПЛИС; устройство оснащено набором измерительных функций. В том числе реализованы измерение частоты, периода, временного интервала, длительности импульса, коэффициента заполнения, счёт импульсов, разность фаз и отношение частот.
У прибора перестраиваемый измерительный диапазон и компактные габариты, при этом управления реализовано просто, а конструкция ориентирована на высокую производительность и чувствительность. Благодаря этим характеристикам частотомер применяют для настройки, испытаний и калибровки приёмопередающих трактов, фильтров, генераторов и систем связи.
В частотомере предусмотрена возможность работы в составе автоматизированных систем измерений по интерфейсам RS-232, USB или GPIB/КОП, при этом это упрощает обмен данными с внешними контроллерами и регистраторами.
Отличительные особенности частотомера Ч3-85/8:
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3/ 6,5/ 12,4/ 16 ГГц);
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
- Вольтметр напряжения постоянного смещения;
- Стандартное число каналов (до 200 МГц): 2 изм. входа;
- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
- Погрешность опорного источника:2×10-7 /год, опции: 5×10-8, 5×10-10;
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
- Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
- Память на 15 профилей настроек;
- Максимальное разрешение индикатора: 12 разрядов;
- Фильтр НЧ, вх. аттенюатор (1х, 10х);

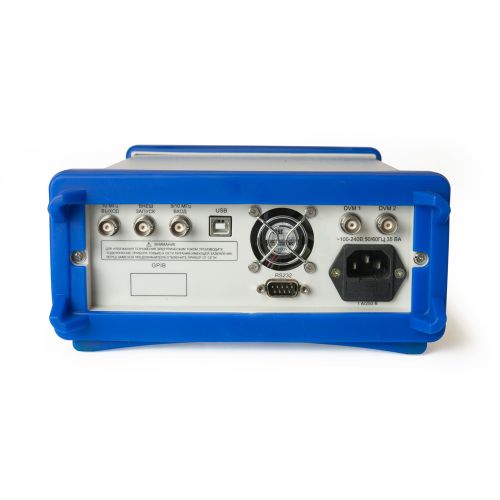

- Интерфейсы: USB (на задней панели) и RS-232, GPIB (опция);
Принцип работы частотомера Ч3-85/8
В приборе применён метод мультициклового синхронного преобразования, при котором частота тестового сигнала и тактовая частота подсчитываются по отдельности и заносятся в разные регистры, что позволяет улучшить точность. Все вычислительные операции реализованы в микроконтроллере, и благодаря синхронизации времени счета с входным сигналом исключается ошибка квантования; на схеме представлена блок-диаграмма работы частотомера.
Технические характеристики Ч3-85/8
| Параметр | Значения | |
|---|---|---|
| Диапазон частот | 1 мГц … 200 МГц | |
| Период | 5 нс … 1000 с | |
| Разрешение | однократное измерение - 25 пс | |
| 12 разрядов за 1 с при усреднении | ||
| Динамический диапазон | 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс) | |
| Связь по входу | AC или DC (открытый или закрытый вход) | |
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |
| Диапазон частот | 1 мГц … 200 МГц | |
| Период | 5 нс … 1000 с | |
| Динамический диапазон | 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс) | |
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |
| Связь по входу | AC или DC (открытый или закрытый вход) | |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |
| Диапазон частот | Опция 1: 100 МГц … 3 ГГц; Опция 2: 200 МГц … 6,5 ГГц; Опция 3: 6,5 ГГц … 12,4 ГГц; Опция 4: 6,5 ГГц … 16 ГГц | |
| Входное напряжение | Опция 1: -27 дБм …+19 дБм; Опция 2: 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм; 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм; Опция 3: -18 дБм …+10 дБм; Опция 4: 6,5 ГГц …12,4 ГГц ≤ -18 дБм…+10 Бм; 12,4 ГГц …16 ГГц ≤ -15 дБм…+10 дБм | |
| Вх. сопротивление | 50 Ом, (разъем тип N – розетка) | |
| Связь по входу | AC (закрытый вход) | |
| Аттенюатор | x1, x10 (измерение вх. напряжения и ослабл. уровня схемы запуска) | |
| Защита по входу | 50 Ом: 5 Вскз
1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз; Опция 4: +25 дБм | |
| Диапазон измерений | ±1,999 В пост./ ±19,99 Впост / Авто | |
| Сопротивление входа | 1 МОм | |
| Погрешность измерения | ±0,6 %*Uконечное | |
| Врем. интервалы (кан. 1 и 2) | 0 – 10000 с | |
| Длит. импульса | 10 нс ... 5000 с | |
| Скважн. импульсов | 1 … 99 % | |
| Счет импульсов | 0 … 1х1013 | |
| Фазовый сдвиг | 0° … 360° | |
| Отношен. частот | Кан1/ Кан2 | |
| Тип ОГ | Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) Стандарт частоты рубидиевый FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) | |
| Интерфейс | RS-232, GPIB | |
| Память | 15 профилей настроек (запись/вызов) | |
| Напряжение питания | 100…240 В, 50 / 60 Гц; <35 ВА | |
| Габаритные размеры | 375 x 105 x 235 мм | |
| Масса | 5,2 кг | |
Комплект поставки частотомера Ч3-85/8
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронно-счётный частотомер Ч3-85/8 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель BNC | 1 |
| 4 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75631-19 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
