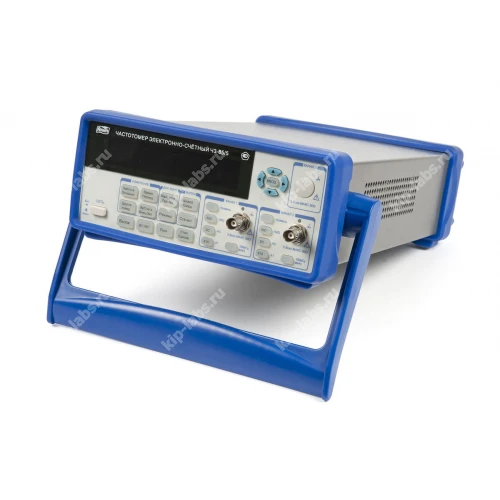

Ч3-85/5 с опцией 26 - Частотомер электронно-счётный

Назначение и принцип: Ч3-85/5 с опцией 26 - Частотомер электронно-счётный

Ч3-85/5 с опцией 26 представляет собой электронно-счётный частотомер для определения частоты периодических электрических сигналов, при этом производителем выступает АКИП.

Определение частоты выполняют путём подсчёта импульсов в заранее заданный промежуток времени. Модель входит в семейство частотомеры, что облегчает подбор аналогичных приборов для лабораторных и производственных задач.

Функциональные опции

Набор возможностей прибора задаётся рабочими режимами измерения и конфигурацией входных цепей, при этом дополнительные опции расширяют практические сценарии применения.

• Электронно-счётный принцип измерения с фиксацией числа импульсов за установленный промежуток времени.
• Возможность выбора времени измерения для управления разрешающей способностью и погрешностью.
• Устойчивость повторяемых отсчётов при последовательных замерах.
• Входные схемы, адаптированные для работы с сигналами разных уровней и форм.
• Возможность интеграции с внешними системами сбора данных; использование интерфейсов, например RS-232C, может быть востребовано.

Сферы использования

На практике прибор применяют при калибровке и поверке генераторов сигналов, а также для контроля выходных частот радиотехнических устройств. При эксплуатации в мастерских и лабораториях он используется для оперативного выявления отклонений частоты.

В работе частотомер задействуют на стендах при наладке и проверке радиоэлектронной аппаратуры, что позволяет быстро фиксировать изменения частоты и своевременно вносить коррективы. При калибровке важна дискретность показаний и наличие функций самопроверки; эти характеристики удобны при регулярных поверках. Нейтрально: дискретность индикации и возможности самопроверки актуальны в рутинных измерениях, а интерфейсы передачи данных упрощают интеграцию.

Техническое описание частотомера Ч3-85/5 с опцией 26 ГГц:

Частотомер Ч3-85/5 выполнен на базе сверхбольших интегральных схем и ПЛИС. Устройство поддерживает измерение частоты, периода, временных интервалов, длительности импульса, коэффициента заполнения, количества импульсов, разности фаз и отношения частот.

Прибор имеет перестраиваемый измерительный частотный диапазон и компактные габариты; простая система управления сочетается с высокой чувствительностью и точностью, что обеспечивает стабильную работу при настройке и испытаниях.

Устройство допускает включение в автоматизированные системы измерений. Для этого предусмотрены стыки RS-232, USB или GPIB/КОП.

Технические характеристики Ч3-85/5:

Принцип работы частотомера Ч3-85/5

В частотомерах реализован метод мультициклового синхронного преобразования, при котором частота тест-сигнала и частота тактовых импульсов подсчитываются и записываются в раздельные регистры. Все вычислительные функции запрограммированы в микроконтроллере. Благодаря синхронной функции управления (синхронизации времени счета с входным сигналом), нет ошибки квантования. На рисуке представлена блок-диаграмма работы частотомтера.

Комплект поставки частотомера Ч3-85/5:
