Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13429
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
513 000₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКиП Ч3-64
Назначение и принцип: Частотомер электронно-счетный ПрофКИП Ч3-64М
Устройство предназначено для измерения частоты электрических сигналов в разных эксплуатационных условиях, при этом конструкция рассчитана на промышленную эксплуатацию и упрощённое обслуживание; разработка выполнена компанией ПрофКИП.
Измерения реализованы по схеме подсчёта импульсов в заранее заданном временном окне. Такой метод даёт воспроизводимые результаты и облегчает интеграцию прибора в автоматизированные системы, в том числе в частотомеры.
В работе применяются стандартные приёмы регистрации переходов уровня на входе. Благодаря этому данные поступают с минимальной предобработкой перед выдачей показаний.
Функциональные опции
- цифровой приём и отображение значений частоты на индикаторе;
- фиксирование текущего результата с возможностью удержания для последующего анализа;
- выбор длительности измерительного окна для балансирования между скоростью и разрешающей способностью;
- интерфейсы для внешней синхронизации и управления при интеграции в АСУ;
- режим самодиагностики с индикацией состояния устройства.
Сферы использования
- промышленные лаборатории и стенды при наладке устройств с заданной частотой;
- сборочные участки и сервисные центры для проверки работоспособности генераторов;
- производства, где требуется учёт и мониторинг параметров электрических сигналов.
На практике дискретность показаний облегчает анализ нестабильных сигналов; при калибровке обычно используют эталонные генераторы, что упрощает проверку линейности и точности.
При эксплуатации возможен обмен данными через интерфейс RS-232C для удалённого контроля и выгрузки результатов.

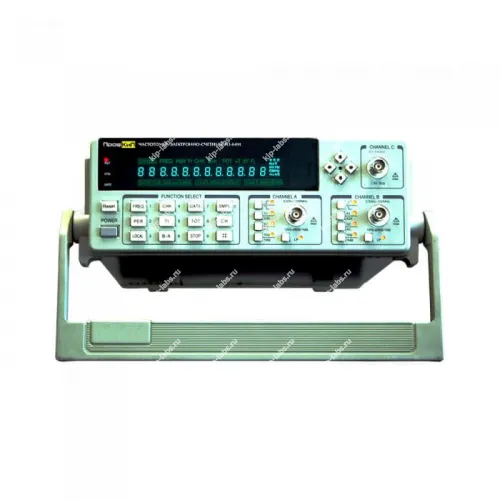

Описание частотомера ПрофКИП Ч3-64:
Частотомер электронно-счетный ПрофКИП Ч3-64 предназначен для измерения частотно‑временных параметров радиочастотных сигналов с возможностью программируемой обработки результатов в режиме реального времени.
С помощью частотомера ПрофКИП Ч3-64 выполняют измерения таких величин, как частота, период и временной интервал с разрешением от 7 нс; также прибор определяет соотношение частот (каналы: 1 /2, 2 /1, 1 /3, 3 /1), фазовый сдвиг между сигналами (каналы: 1 /2, 1 /2 с усреднением результата), длительности и скважность импульсов, а также подсчитывает их количество (канал 1).
К результатам измерений в Ч3-64 применяют статистическую обработку и математические операции: вычисление среднего, минимального и максимального значений, среднеквадратического отклонения, относительного изменения частоты относительно заданного опорного уровня, а также измерение девиации Аллана (СКО). При сочетании высокой точности и разрешения до 9 разрядов прибор служит инструментом для решения задач частотно‑временных измерений.
Отличительные особенности частотомера ПрофКИП Ч3-64:
- Диапазон частот: 0,03 Гц … 1,5 ГГц;
- Количество каналов: 3;
- 4 математических функции;
- Статистика для частотных измерений;
- Высокое разрешение: 9 разрядов /секунда;
- Автоматический допусковый контроль для частотных измерений;
- Память: 9 профилей настроек;
- Интерфейс: RS-232С и LPT;
Технические характеристики ПрофКИП Ч3-64:
| Параметр | Значения |
|---|---|
| Измерительные функции | частота, период, временной интервал, отношение частот, фазовый сдвиг между сигналами, длительность импульсов, скважность импульсов, счет импульсов |
| Дисплей | 12-разрядный |
| Канал 1, канал 2 | |
| Диапазон частот | 0,03 Гц … 100 МГц |
| Диапазон периодов | 7 нс … 7000 с |
| Диапазон временных интервалов | 20 нс … 7000 с |
| Фазовый сдвиг | 0° … 360° |
| Длительность импульсов | > 20 нс (при периоде следования не более 100 с) |
| Скважность | 1% … 99% (при периоде следования не более 100 с) |
| Счет импульсов | 0 … 1 х 1012 |
| Входной импеданс | 1 МОм /45 пФ, 50 Ом |
| Канал 3 | |
| Диапазон частот | 100 МГц … 1,5 ГГц |
| Входной импеданс | 50 Ом |
| Вход | |
| Входное сопротивление | |
| Входное напряжение | до 100 МГц: 30 мВ … 1,5 В 100 МГц … 1,5 ГГц: 50 мВ … 1,5 В |
| Связь по входу | открытый и закрытый (канал 1, канал 2) закрытый (канал 3) |
| Точность | |
| Точность опорного генератора | ±1 х10-7 |
| Разрешение по частоте | 9 разрядов (время счета – секунда) |
| Общие данные | |
| Питание | 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 255 х 100 х 370 мм |
| Вес | 2 кг |
Комплект поставки частотомера ПрофКИП Ч3-64:
| № | Наименование | Количество |
|---|---|---|
| 1 | Частотомер электронно-счетный ПрофКИП Ч3-64 | 1 |
| 2 | Кабель измерительный | 2 |
| 3 | Кабель RS-232 | 1 |
| 4 | CD с ПО | 1 |
| 5 | Кабель питания | 1 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
