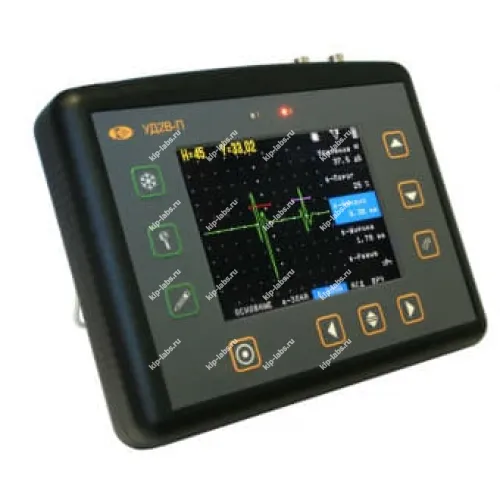

Модификация дефектоскопа, выпускаемого с 2001 года, получила обновлённый набор аппаратных и интерфейсных решений: установлен высококонтрастный морозостойкий TFT-дисплей с разрешением 320х240, повышена мощность генератора и добавлен встроенный USB-интерфейс. За счёт этих изменений прибор стал более удобен в полевых условиях; при этом производителем остаётся Кропус, а прибор логично соотнести с оборудованием для неразрушающего контроля, например, с дефектоскопами.

Все базовые функции прежней версии сохранены, что обеспечивает плавную замену при переходе на новую модель. При этом реализованы возможности, позволяющие одновременно фиксировать амплитуду и координаты максимума сигнала, измерять расстояние по лучу и координаты дефекта при заданном угле ввода преобразователя, а также вести запись огибающей максимума сигнала и сохранять расширенные настройки и результаты контроля.

В прибор встроена поддержка нескольких баз протоколов для работы на ПК с функцией конструктора шаблонов протоколов, что позволяет адаптировать форматы отчётов под требования конкретного пользователя. Таким образом управление результатами и их последующая обработка полностью автоматизируются специальным программным обеспечением, причём сохранённая информация доступна и для редактирования как в самом дефектоскопе, так и на компьютере.

Алгоритм формирования огибающей максимума сигнала в УД2В-П46 отличается от классического «замораживания по пикам» ("Peak freezing"). В то время как традиционный режим запоминает максимум амплитуды в каждой точке развертки, реализованный метод фиксирует лишь одно значение на каждый зондирующий импульс - позицию и уровень максимальной амплитуды эхо-сигнала в зоне контроля, что позволяет получить более информативную огибающую.

Это решение даёт возможность построить, например, график смещения максимума ультразвукового сигнала при поперечном сканировании сварного шва и оценить условную длину дефекта; при этом легко определяется координата отражателя при наибольшей амплитуде отраженного сигнала. Такая функциональность полезна при анализе протяжённых отражателей и локализации очагов дефектов.

Прибор оснащён удобными средствами протоколирования: каждый отчёт содержит А‑сигнал, огибающую максимума (если запись велась в этом режиме), цифровые результаты измерений (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), параметры режима работы, дату, время и имя записи, вводимое с клавиатуры. Для интеграции в информационные системы предусмотрены стандартные механизмы передачи данных на ПК и гибкие средства настройки форматов - нейтральная рамка уместна при планировании взаимодействия с корпоративными базами данных.

Ключевые особенности

Модификация сохраняет функционал предыдущей модели и дополнена модернизациями по части экрана, генератора и интерфейса.
Реализован особый алгоритм записи огибающей максимума: фиксация одной точки на импульс по положению и амплитуде пика.
Набор возможностей для измерений включает одновременное определение амплитуды и координат, а также измерение расстояния по лучу при заданном угле ввода ПЭП.
Средства протоколирования и специализированное ПО позволяют автоматизировать сбор, хранение и формирование печатных вариантов отчётов.
Прибор сертифицирован и допущен к применению в РФ и странах СНГ, что подтверждено соответствующими регистрациями и сертификатами.

Где применяется

УД2В-П46 используют для ультразвукового контроля сварных соединений и иных конструкций методом поперечного и продольного сканирования, что позволяет оценивать протяжённость и координаты дефектов, а также выполнять измерение толщины. Таким образом прибор подходит для технологического и приёмочного контроля на предприятиях, где применяются методы УЗК.

Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
Усилитель: широкополосный 0.5 - 15 МГц, + 4 узкополосных диапазонных фильтра
7 встроенных контуров согласования с номиналом 0,66мкГн, 1 мкГн, 2,2 мкГн, 3.3мкГн, 4,7мкГн, 6,8мкГн и 15мкГн
Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ
ВРЧ с диапазоном до 90 дБ, крутизной 12 дБ/мкс и построением кривой по 10 опорным точкам
Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
Зондирующий импульс: радиосигнал амплитудой 200 В, с регулируемым числом периодов
Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
Отсечка: компенсированная от 0 до 80% высоты экрана
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
"Заморозка" А-сигнала
Измерение толщины по одному сигналу или между двумя сигналами
Точность индикации толщины: 0.01
Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
Питание: 4 NiMh аккумулятора размера "D", внешний блок питания
не менее 8 часов работы от аккумуляторов
Вес: 2.5 кг с аккумуляторами

Технические характеристики:

Характеристика	Значение
Диапазон настроек скорости ультразвука, м/с:	от 1000 до 9999
Тип дисплея:	цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
Источник питания:	внешний блок питания 220 В AC
Время непрерывной работы от аккумулятора, не менее:	до 12 часов от стандартных аккумуляторов "D" 10А/ч;
Габариты, мм:	170x225x45
Масса, г:	1200 г (электронный блок) 960 г (снаряженный аккумуляторный отсек)
Диапазон рабочих температур:	от -25°C до +55°C
Память данных:	100 настроек с А-сигналом и названием, 1000 (50 файлов по 25) протоколов контроля
Развертка:	мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Задержка:	от -0,5 мкс до 994.5 мкс
Задержка в призме:	0 - 100 мкс с точностью 0,01 мкс
Демпфирование:	50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс:	50 ом / 600 ом
Зондирующий импульс:	радиоимпульс, амплитудой 200 В с регулируемым от 0,5 до 5 числом периодов с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ:	до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель:	широкополосный 0.5-15 МГц (-6 дБ) 4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей:	7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления:	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ):	диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК):	построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ
Детектирование:	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка:	компенсированная, 0 - 80% высоты экрана
Зоны контроля:	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД):	световая для каждой зоны отдельно и звуковая
Режимы работы АСД:	дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов:	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность:	3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды:	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
А-сигнал:	80 мм x 70 мм; 220 x 200 точек
Интерфейс:	USB
Разъемы преобразователей:	2 СР50 / BNC

Характеристики
Внесен в госреестр СИ	Да
Документы и сертификаты
Номер в госреестре СИ	52657-13
Производитель	Кропус
Страна производитель	Россия
