Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКС ООО
- Код товара: 19595
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
420 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: А1020 MIRA

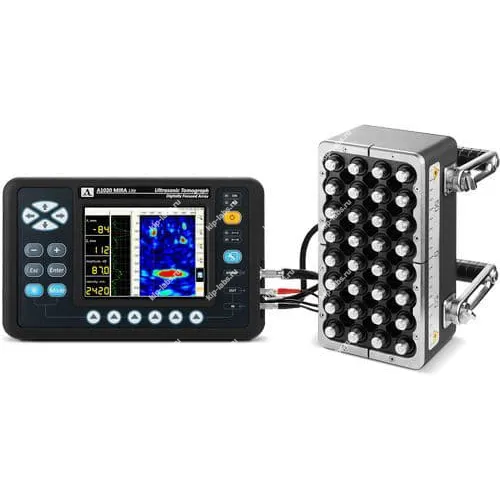

Кратко о модели: Томограф ультразвуковой низкочастотный А1020 MIRA Lite
Компактный и лёгкий электронный блок A1020 MIRA Lite предназначен для односторонней визуализации внутренней структуры бетона, что позволяет получать изображения конструкций при ограниченном доступе. Разработан и выпускается АКС ООО; при этом прибор относят к классу дефектоскопы. В исходном описании сохранён и внутренний ссылочный элемент: Ультразвуковые дефектоскопы.
Электронный блок спроектирован с упором на удобство работы и простоту эксплуатации. За счёт этого его компактность и небольшой вес облегчают работу в полевых условиях. В ряде задач уместна дискретность настроек; вопросы по интерфейсам и самокалибровке (например, RS-232C) рекомендуется уточнять в сопроводительной документации.
Ключевые особенности
- Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц;
- Улучшенная чувствительность в ближней зоне;
- Высокая точность измерений и чувствительность прибора к различным отражателям;
- Размеры обнаруживаемых несплошностей:
- от 10 мм – цилиндрический образ дефекта;

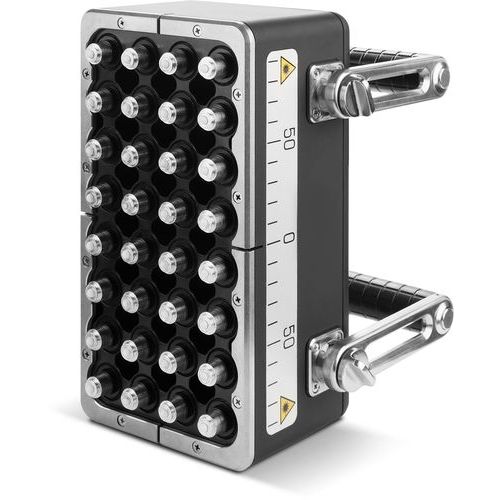

- от 25 мм – сферический образ дефекта. - Малогабаритная Решетка антенная для длительной работы на объекте;
- Новый тип износостойких СТК преобразователей с безжидкостным контактом;
- Защита преобразователей от грязи и пыли благодаря прочной мембране;
- Чехол для удобного крепления электронного блока на поясе оператора.
Где применяется
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня;
- Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм;
- Исследование внутренней структуры колонн диаметром от 500 мм;
- Контроль фундаментов и перекрытий в монолитных конструкциях;
- Контроль объектов с криволинейными поверхностями;
- Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях;
- Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм;
- Определение толщины защитного слоя и глубины залегания арматуры;
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах;
- Измерение толщины объекта контроля при одностороннем доступе.
Режимы работы с 3D-изображением:
- Изометрическая поверхность;
- Текстурное отображение
- Максимальная проекция; Комплексная оценка внутренней структуры благодаря 3D изображению объекта.
Режимы работы с 2D-изображением:
- Панорамный B-, C-, В-Скан;
- Плоскость сечения / объемный строб. Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).
Технические характеристики томографа A1020 MIRA Lite:
| Параметр | Значение |
|---|---|
| Количество преобразователей в антенной решетке | 32 (8 групп х 4 элемента) |
| Диапазон измеряемых толщин | 10 – 1000 мм |
| Диапазон устанавливаемых скоростей ультразвука | 1 000 - 10 000 м/с |
| Диапазон рабочих частот | 10-100 кГц |
| Номинальная частота преобразователя | 50 кГц |
| Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н измеряемая глубина | ±(0,05 Н+10) |
| Источник питания | аккумулятор |
| Номинальное значение напряжения аккумулятора | 11,2 В |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 10 |
| Класс защиты | IP54 |
| Габаритные размеры электронного блока, мм, не более | 260 x 166 x 80 |
| Габаритные размеры антенной решетки, не более: - без ручек - с горизонтальным расположением ручек - с вертикальным расположением ручек | 220 х 129 х 99 мм 376 х 167 х 99 мм 220 х 184 х 167 мм |
| Масса электронного блока прибора с аккумулятором, не более | 1,9 кг |
| Масса антенной решетки, не более | 3,1 кг |
| Средний срок службы, не менее | 5 лет |
| Условия эксплуатации: - температура воздуха - относительная влажность при температуре плюс 35 ?С, не выше | от – 10 до +50 ?C 95% |
Базовый комплект поставки A1020 MIRA Lite:
| № | Наименование | Количество |
|---|---|---|
| 1 | A1020 MIRA Lite электронный блок | 1 |
| 2 | M4002 Решетка антенная | 1 |
| 3 | Сетевой адаптер с кабелем 220 В-15 В | 1 |
| 4 | Кабель USB A – Micro B | 1 |
| 5 | Проверочный образец | 1 |
| 6 | Жесткий кейс | 1 |
| 7 | Программное обеспечение INTROVIEW | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Производитель | АКСООО |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
