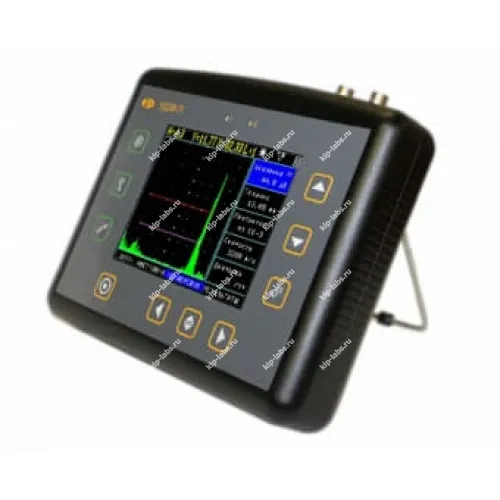

УД2В-П45.Lite представляет собой упрощённую версию широко применяемого дефектоскопа УД2В-П46 с цветным дисплеем нового поколения, что позволяет сохранять читаемость экрана при ярком солнце и в условиях отрицательных температур. Производитель - Кропус.

Прибор сочетает функции аналоговой обработки с полностью цифровым трактом, что позволяет реализовывать большинство возможностей УД2В-П46, за исключением сохранения результатов контроля и связи с ПК; при необходимости устройство может быть модернизировано до версии УД2В-П46. Отнесён к классу дефектоскопы.

Дефектоскоп предназначен для выявления дефектов - нарушений сплошности и однородности материала - в полуфабрикатах, готовых изделиях и сварных соединениях. Также прибор применяется для измерения глубины и координат залегания дефектов, толщины стенки и скорости распространения ультразвуковых колебаний (УЗК) в контролируемом материале.

УД2В-П45.Lite оборудован цветным TFT-дисплеем с хорошей читаемостью под разными углами и при изменяющихся условиях освещения, при этом управление прибором выполнено просто и удобно для оператора. При необходимости применяют дискретные настройки и процедуры самокалибровки.

Преимущества

Наличие цветного TFT-экрана облегчает визуальную оценку сигнала, при этом сочетание аналоговой обработки и цифрового тракта обеспечивает знакомый набор функций УД2В-П46 за исключением записи и передачи данных. Дополнительно прибор рассчитан на работу в неблагоприятных условиях освещения и низких температур, а время автономной работы достигает 12 часов.

Область применения

Устройство используется при контроле качества материалов и изделий для обнаружения дефектов и оценки их параметров, в том числе в сварных швах и на заготовках. Также дефектоскоп применяется для задач по измерению толщины и определения скорости распространения УЗК при приёмочном и периодическом контроле.

Отличительные особенности:

Развертка: от 4 до 2975 мм (сталь)
Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
Усилитель дефектоскопа: широкополосный 1 - 10 МГц
Диапазон регулировки усиления 110 дБ
ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
Зондирующий импульс: прямоугольный 200 В, с регулируемой длительностью
Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
Детектор: положительная/ отрицательная полуволна, полный детектор, радиосигнал
Отсечка: компенсированная от 0 до 80% высоты экрана
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
"Заморозка" А-сигнала
Измерение толщины по одному сигналу или между двумя сигналами
Память настроек: 20 настроек с А-сигналом
Память результатов: отсутствует
Связь с ПК: отсутствует
Питание: 4 NiMh аккумулятора размер "D" или внешний блок питания
12 часов работы при средней яркости
Масса дефектоскопа: 2,2 кг с аккумуляторами

Комплект поставки:

электронный блок дефектоскопа;
блок питания 220 В;
кабели СР50-Лемо, 2 шт;
преобразователи, 2 шт;
кабель RS232 для подключения к ПК;
ПО для ПК;
комплект документации;
кейс для переноски.

Технические характеристики:

Характеристика	Значение
Диапазон настроек скорости ультразвука, м/с:	от 1000 до 9999
Тип дисплея:	цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
Источник питания:	аккумулятор 4 NiMh размер "D" внешний блок питания 220 В AC
Время непрерывной работы от аккумулятора, не менее:	не менее 10 часов
Габариты, мм:	170x225x45
Масса, г:	1200 г (электронный блок) 960 г (снаряженный аккумуляторный отсек)
Диапазон рабочих температур:	от -25 до +50
Память данных:	20 настроек с А-сигналом и названием
Развертка:	мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Задержка:	от -0,5 мкс до 994.5 мкс
Задержка в призме:	0 - 100 мкс с точностью 0,01 мкс
Демпфирование:	50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс:	50 ом / 600 ом
Зондирующий импульс:	радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ:	до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель:	широкополосный 1-10 МГц 4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей:	7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления:	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ):	диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК):	построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование:	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка:	компенсированная, 0 - 80% высоты экрана
Зоны контроля:	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД):	световая для каждой зоны отдельно и звуковая
Режимы работы АСД:	дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов:	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность:	3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды:	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
А-сигнал:	80 мм x 70 мм; 220 x 200 точек
Интерфейс:	нет
Разъемы преобразователей:	2 СР50

Характеристики
Внесен в госреестр СИ	Да
Документы и сертификаты
Номер в госреестре СИ	52657-13
Производитель	Кропус
Страна производитель	Россия
Гарантия (мес.)	12
