Описание модели: Дефектоскоп ультразвуковой Velograph II (Комплектация базовая или полная - защищенная)
Дефектоскопы ультразвуковые «Velograph II» предназначены для поиска нарушений сплошности и однородности материала в изделиях из металлов и пластмасс, при этом прибор фиксирует координаты найденных дефектов. Разработанные компанией Конструкция, эти приборы применяют для контроля сварных швов, измерения толщины стенок и обнаружения зон коррозии, трещин и внутренних расслоений.
Ультразвуковой преобразователь периодически посылает в контролируемый объект короткие импульсы и тем же преобразователем принимает отражённые или прошедшие через материал волны. Сигналы затем проходят усиление, оцифровку и обработку встроенным процессором; кроме того, они передаются по беспроводному протоколу на карманный переносной компьютер (КПК) и отображаются на жидкокристаллическом дисплее - аналогично устройствам из раздела дефектоскопы.
На экране отображение сигналов выполнено в координатах амплитуда - время, что напоминает осциллограф: по вертикали отложена амплитуда, по горизонтали - временная ось, а начало координат находится в левом нижнем углу. Амплитуда эхосигнала характеризует, в основном, величину отражателя или степень «прозрачности» материала при приёме прошедших волн; время задержки показывает длину пройденного пути, которую можно вычислить, зная скорость распространения волн в материале. При необходимости доступны режимы дискретности и самокалибровки.
Преимущества
- в качестве экрана дефектоскоп использует смартфон или планшет с диагональю от 4.6 дюйма
- дефектоскоп обеспечивает максимальную мобильность и свободу передвижений специалиста по НК
- беспроводная передача данных между дефектоскопом и экраном
- возможность работать с дефектоскопом во время зарядки аккумуляторов
- установка и обновление программного обеспечения производятся через сервисы Google Play
Область применения
- объекты котлонадзора, теплосети
- подъемные сооружения
- строительные металлоконструкции
- оборудование оборонных предприятий
- системы газоснабжения и газораспределения
- оборудование нефтяной и газовой промышленности
- оборудование нефтехимической промышленности
- оборудование космической и авиапромышленной отрасли
Технические характеристики дефектоскопа Velograph II:
| Параметр | Значение |
|---|---|
| Число независимых каналов | 2 |
| Рабочие частоты ультразвука, МГц | 1,5 ... 10 МГц |
| Пределы изменения усиления приёмного тракта, дБ | 0 ... 84 дБ |
| Глубина регулировки ВРЧ, дБ | 84 дБ |
| Диапазон настройки скоростей ультразвука в материалах, м/с | 1 ... 11000 с шагом кратным 1 |
| Предел допускаемой основной погрешности измерения глубины залегания дефектов и толщины (по стали) прямым преобразователем, не более, мм | ±(0,01t+0.2), где t - измеренное значение временного интервала |
| Пределы допускаемой абсолютной погрешности измерения координат дефектов для стали наклонным преобразователем, мм: - глубина залегания - проекция длины пути | ±(0,03H+1), где H - измеренное значение глубины залегания,мм ±(0,03L+1), где L - измеренное значение проекции длины,мм |
| Диапазон измерения координат дефектов (глубины залегания дефекта по стали) с наклонным преобразователем 5 МГц, мм: для ПЭП с номинальным значением угла ввода 65° для ПЭП с номинальным значением угла ввода 70° | 3 ... 40 мм |
| Диапазон глубины залегания дефектов (по стали) прямым преобразователем, мм | 3 ... 180 мм |
| Диапазон рабочих температур, °С | -20° ... +45° C |
| Время работы от встроенной аккумуляторной батареи, ч | не менее 6 ч |
| Средняя наработка на отказ, не менее, ч | 18000 ч |
| Габаритные размеры электронного блока, мм | 100 х 68 х 26 |
| Масса электронного блока | 165 г |
| Вывод информации на внешние устройства | Wifi, Bluetooth, USB |

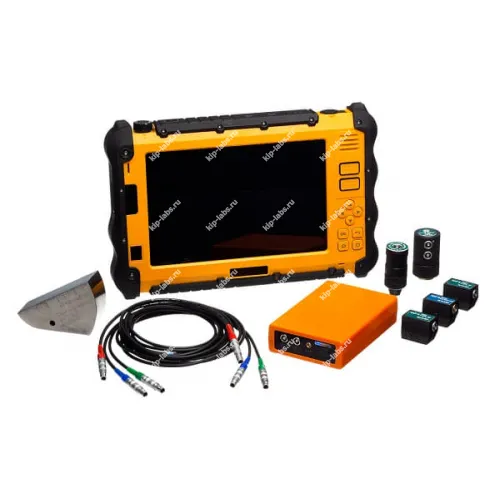

Комплектация дефектоскопа Velograph II:
| Наименование/Комплектация | Базовая | Расширенная |
|---|---|---|
| Электронный блок дефектоскопа | 1 шт | 1 шт |
| Планшет с зарядным устройством и установленым ПО VLG II | 1 шт | 1 шт |
| Электронное устройство и ПО для толщиномера | - | 1 шт |
| Зарядное устройство электронного блока | 1 шт | 1 шт |
| Кабель lemo-lemo 1,2 м одинарный | 1 шт | 1 шт |
| Кабель lemo-lemo 1,2 м двойной | - | 1 шт |
| Преобразователь серии П121 | 1 шт | 3 шт |
| Преобразователь П112-5,0-Ø6/2 | - | 1 шт |
| Калибровочный образец V2 | - | 1 шт |
| Сумка для транспортировки | - | 1 шт |
| Чехол для электронного блока | - | 1 шт |
| Паспорт и руководство по эксплуатации | 1 шт | 1 шт |
| Поверка | 1 шт | 1 шт |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68124-17 |
| Производитель | Конструкция |
| Страна производитель | Россия |
| Гарантия (мес.) | 24 |
