Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15818
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: М42408
Декларация о соответствии М42408, М42412, М42496.pdf
Руководство по эксплуатации М42408, М42412, М42496.pdf
Свидетельство об утверждении типа на М42408, М42412, М42496.pdf

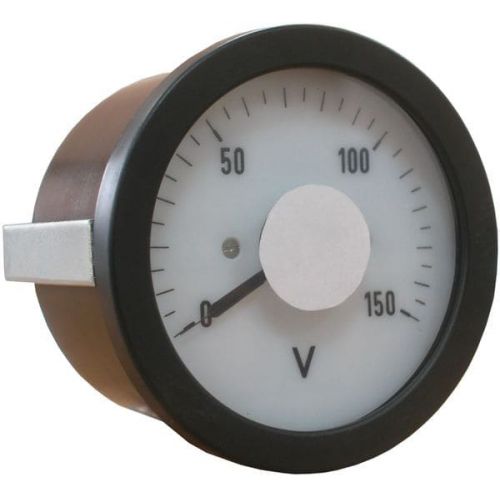

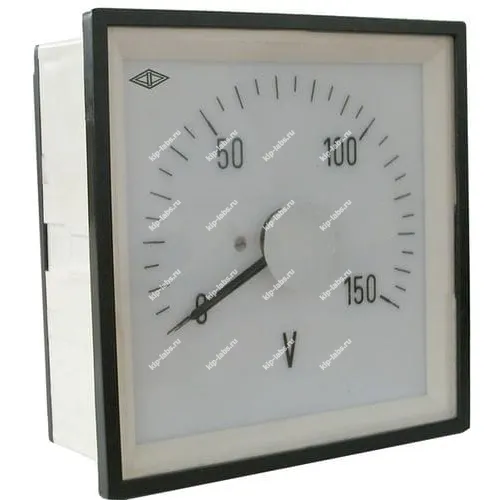

Кратко о модели: Амперметр и вольтметр М42408
Прибор М42408 предназначен для контроля величин тока и напряжения в электрических цепях. Он разработан для установки в щитовую панель или на приборную плату, что облегчает его интеграцию в состав оборудования; при подборе конфигурации рекомендуется учитывать указания производителя Электроприбор (г. Чебоксары) .
Дизайн корпуса и размещение органов индикации ориентированы на минимальное занимаемое пространство при сохранении читаемости шкал, при этом монтаж в ограниченных по объёму отсеках упрощается.
При настройке могут быть учтены дискретность отсчётов и опции самокалибровки, что позволяет адаптировать прибор под конкретные задачи; при этом дискретность и самокалибровка обычно рассматриваются как опции при выборе комплектации. Принадлежность к стрелочным приборам помогает сориентироваться при подборе аналогичных изделий.
Ключевые особенности
- Одновременная индикация тока и напряжения на отдельных шкалах, что облегчает сопоставление показаний.
- Компактное исполнение для панельного монтажа, за счёт чего экономится место в щите.
- Удобочитаемая шкальная разметка в классическом исполнении.
- Прочная механическая конструкция, рассчитанная на длительную эксплуатацию.
Где применяется
М42408 используют в распределительных шкафах, лабораторных установках и на промышленных линиях для оперативного контроля электрических параметров; прибор допускает включение в состав автоматизированных систем управления. Для отдельных задач практикуют применение дискретных настроек или периодическую самокалибровку.
Габаритный чертеж
Описание амперметра, вольтметра переменного тока М42408
Приборы предназначены для измерения силы тока и напряжения в цепях постоянного и пульсирующего тока частотой 100 Гц в различных областях промышленности и на железнодорожном транспорте.
Циферблаты и шкалы приборов в габаритах 120х120, 96х96, 85 мм выполняются в соответствии с Din 43802. Во всех исполнениях М42408 предусмотрена подсветка циферблата.
Приборы М42408, М42412, М42496 могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика.
Приборы имеют степень защиты от воздействия окружающей среды по передней панели IP53.
Технические характеристики М42408
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 85 |
| Длина шкалы, мм | 127 |
| Вырез в щите, мм | 82 |
| Класс точности | 1,5 |
| Степень защиты корпуса (по лицевой панели) | IP53 |
| Масса прибора, кг | 0,32 |
| Конечное значение диапазона измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| мA – 1; 5; 20 | Непосредственно | Температура -50...+60 С. Относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 10 м/с2, частота 10-100 Гц. Ударопрочность: ускорение 30 м/с2, длительность 6-20 мс. |
| А – 5; 10 | ||
| А – 10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750 | С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом | |
| кА – 1; 1,5; 2; 3; 4; 5; 6; 7,5; 10 | ||
| В – 10; 15; 30; 50; 100; 150; 250 | Непосредственно | |
| кВ – 1; 1,5; 2; 3; 4 | С внешним добавочным сопротивлением с номинальным током 1 мА | |
| Амперметры могут быть отградуированы для работы с соединительными проводами сопротивлением 0,053; 0,088; 0,14 и 0,21 Ом. По согласованию с заказчиком амперметры могут быть отградуированы для работы с соединительными проводами с другим сопротивлением, но не более 0,28 Ом. | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP53 |
| Номер в госреестре СИ | 57444-14 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
