Амперметр и вольтметр М42304

Кратко о модели: Амперметр и вольтметр М42304

Амперметр и вольтметр М42304 - щитовой стрелочный индикатор токовых и напряженческих величин, выпускаемый Электроприбор (г. Чебоксары) . Конструкция прибора рассчитана на установку в панельные щиты и щитовые корпуса.

По принципу индикации модель относится к семейству стрелочные приборы, показания считываются визуально по шкале, благодаря этому обеспечивается упрощённый оперативный контроль.

Устройство допускает включение в автоматизированные схемы, при этом наличие интерфейсов и дополнительных сервисных функций зависит от конкретной модификации.

Ключевые особенности

Ниже перечислены ключевые параметры и конструктивные решения. Они характерны для данного исполнения прибора.

• Щитовой монтаж в стандартное отверстие панели.
• Стрелочная индикация для наглядного отображения токовых и напряженческих значений.
• Компактный корпус, приспособленный для плотной установки в щитах.
• Простая шкала для быстрого визуального контроля параметров.
• Доступность типовых крепёжных решений для установки.

Где применяется

Прибор используют в щитах управления и распределительных панелях; таким образом осуществляется контроль токовых и напряженческих режимов в локальных цепях. Также его применяют в лабораторных и эксплуатационных условиях для оперативного визуального мониторинга параметров.

Вопросы о дискретности показаний и опциях интерфейсов решаются при согласовании модификации, что удобно при подборе комплектации.

Комплект поставки микроамперметра М42304

1. Щитовой амперметр
2. Паспорт с первичной поверкой
3. Комплект крепежных элементов
4. Упаковка

Условия эксплуатации микроамперметра и милливольтметр М42304

• Температура -30…+60 С, относительная влажность 95 % при температуре +35°С.
• Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц.
• Ударопрочность: ускорение 100 м/с2, частота ударов 10…50 в минуту.
• Для приборов с повышенной устойчивостью к механическим воздействиям:
• Температура: -50…+60 С, относительная влажность 95 % при температуре +40 С.
• Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Hz.
• Ударопрочность:
  100 m/s2 – 88000 ударов
  150 m/s2 – 20000 ударов
  500 m/s2 – 2000 ударов
  с частотой 80…120 ударов в минуту.

Описание стрелочного милливольтметр и микроамперметр М42304

Щитовой милливольтметр и микроамперметр М42304 выпускается в стандартном корпусе с габаритными размерами 80Х80мм и классом точности 1,5-2,5 в зависимости от конструктивного исполнения и диапазона измерения. Степень защиты лицевой панели IP50 или IP54, для токоведущих частей – IP00. Внесен в Госреестр средств измерений Р.Ф.

Измерительный механизм магнитоэлектрической системы, центральное расположение. Рабочее положение прибора вертикальное или горизонтальное.

Щитовой милливольтметр микроамперметр М42304 поставляется с первичной метрологической поверкой, межповерочный интервал два года.

Шкалы прибора выполняются с нулевой отметкой в начале или в середине шкалы, а также возможно изготовление шкалы в любых единицах измерения, со специальными надписями и другими пределами измерений по специальному заказу.

Приборы могут изготавливаться с повышенной устойчивостью к механическим воздействиям, при заказе к обозначению приборов добавляется буква (м)

Габаритные чертежи

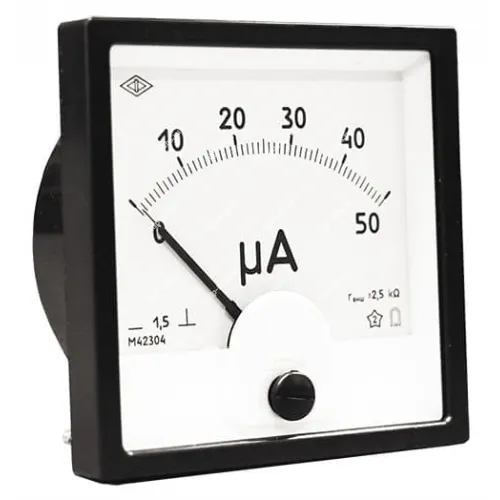

Внешний вид

Технические характеристики милливольтметра М42304
