Промышленный микроомметр МИКО-1

Описание микроометра МИКО-1

Микроомметр МИКО-1 предназначен для измерений электрического сопротивления постоянному току контактов высоковольтных коммутационных устройств, разборных и неразборных контактных соединений, шунтирующих резисторов и других участков электрических цепей.

Отличительные особенности микроометра МИКО-1

1. Измерения переходного сопротивления в диапазоне 0 / 20000 мкОм

• высоковольтных и автоматических выключателей, контакторов, размыкателей, соединителей и реле;
• болтовых, сварных и паяных соединений токопроводов и шин; рельсовых соединений, колесных пар вагонов и др.

2. Автоматический выбор диапазона измерений

Участие пользователя в измерительном процессе минимально. Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.

3. Сила измерительного тока до 50A

Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока.

Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. В связи с этим наиболее достоверные измерения будут при приближении тока микроомметра к рабочему току контактов.

Однако микроомметры с током до 10А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов. МИКО-1 предназначен для измерения переходного сопротивления, при этом  диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.

4. Измерительный ток МИКО-1 протекает стабильно и достаточное время

Измерительный ток должен протекать по цепи стабильно и достаточное время, а сам прибор – устойчиво работать в условиях мощных электромагнитных полей. Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения и индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля.

Прибор МИКО-1 в  соответствии с требованиями   ГОСТ 52931-08 защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений. В связи с этим показания прибора остаются стабильными и в условиях подстанции 500 кВ.

Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи. Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности.

5. Устойчивая работа в условиях мощных помех промышленной частоты

Прибор МИКО-1 предназначен для измерений переходного сопротивления контактов, в том числе контактов и контактных групп высоковольтных выключателей. Он специально разработан для эксплуатации в условиях действия мощных помех  промышленной частоты и обеспечивает их эффективное подавление (не менее чем в миллион раз для частот 49,7–50,3 Гц).

Технические характеристики микроометра МИКО-1

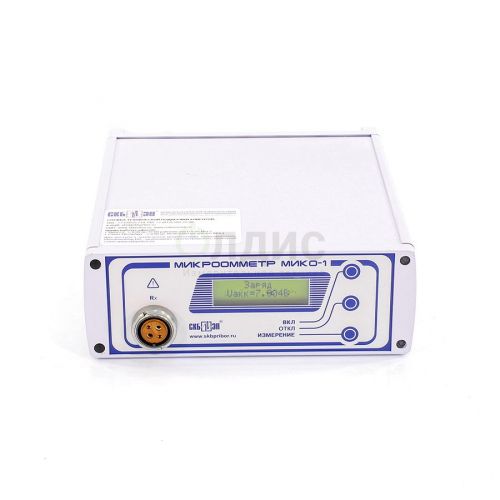

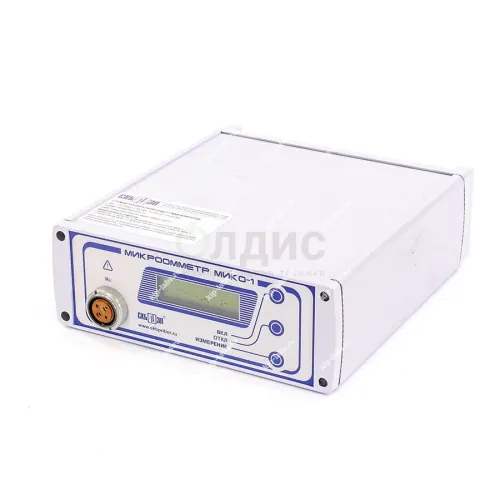

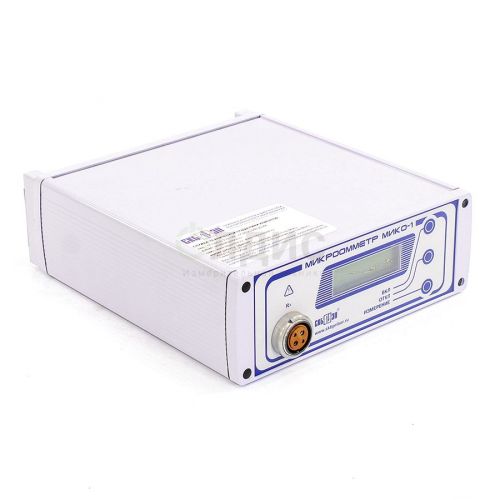

Внешний вид передней панели микроометра МИКО-1

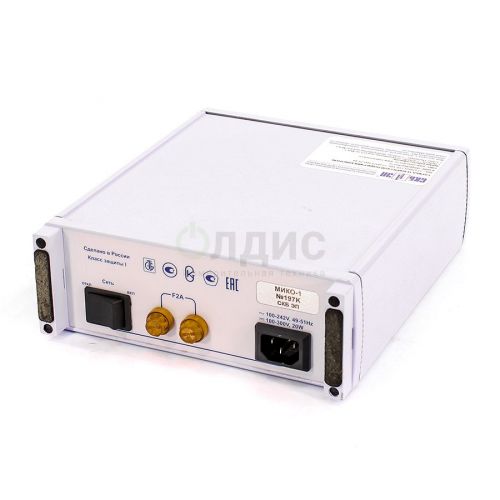

Внешний вид задней панели микроометра МИКО-1

Комплектация микроометра МИКО-1

Наименование	Применение	Фото	Количество
Измерительный блок МИКО-1	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр		1
Кабель измерительный с раздельными токовыми и потенциальными проводами К01	Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.)		1
Сетевой кабель	Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.)		1
Шунт 75ШСМ М3,75-0,5	Шунт для поверки работоспособности микроомметра МИКО-1		1
Предохранители ВП2Б-1В-2А	Для защиты источника питания		2
Сумка	Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих.		1

Дополнительная комплектация микроометра МИКО-1
