АМ-6007 Миллиомметр

Назначение и принцип: АМ-6007 Миллиомметр

Прибор применяется для контроля малых значений сопротивления в контактных соединениях, массивных проводниках и в обмотках; при этом используется четырёхпроводная (Kelvin) схема, которая снижает влияние падения напряжения на линиях. Производитель - Актаком, и аппарат эксплуатируют при проверке переходных сопротивлений и оценки состояния контактов.

Измерение выполняют путём подачи опорного тока через одну пару выводов, а контрольное напряжение снимают второй парой, что позволяет учесть только омическую составляющую и не включать падение напряжения на проводах. Принадлежность прибора к классу омметры отражает характер выполняемых измерений.

Функциональные опции

Устройство оснащено режимами измерения и алгоритмами обработки сигнала. Это даёт возможность адаптировать процедуру под конкретные условия измерительной цепи и уменьшать влияние помех.

При калибровке обращают внимание на дискретность результатов; интерфейсы передачи данных, например RS-232C, могут потребоваться при интеграции в автоматизированные системы.

Сферы использования

При эксплуатации прибор используют для контроля переходных и контактных сопротивлений на клеммах, болтовых соединениях и шинах, что позволяет своевременно выявлять ухудшение контакта. В работе его также применяют для проверки обмоток трансформаторов, реле и других элементов электрооборудования, где требуется измерение малых омических значений.

Дополнительная комплектация миллиомметра АМ-6007:

• Программное обеспечение AVOM Aktakom Virtual OhmMeter Программное обеспечение для АМ-6007

Описание миллиомметра АМ-6007.

Измерение сопротивления кабелей, контактов и катушек индуктивности с разрешением от 1 мкОм в диапазоне: 1,000 мОм...6,0000 кОм; погрешность 0,05%. Испытательный ток: 100 мкА, 1 мА, 10 мА, 100 мА, 1 А, 5 А. Автоматический и ручной выбор диапазона. 2-х и 4- проводная схема измерения. Сортировка по диапазонам (2 ячеек памяти) со звуковым сигналом. Удержание показаний. Измерение длины кабеля (м, фут). Компенсация сопротивления измерительных проводов. Память на 3000 измерений. Широкий ЖК-дисплей, 4 5/6 разрядов, отключаемая подсветка. Питание: от сети 12 В DC 2A, или акк. бат 2700 мАч (установлена в приборе), 10 часов автономной работы, индикатор разрядки. Интерфейс RS-232C/USB. Габаритные размеры: 257х155х57 мм. Масса: 1,16 кг.

Измерители сопротивления AM-6007 предназначен для измерения малых значений активного сопротивления цепей и их элементов, а так же контактных сопротивлений. Измерения проводятся по 2-х и 4-х проводной схеме (с помощью зажимов Кельвина).

Особенности прибора

• Измерение сопротивления кабелей, контактов и катушек индуктивности с разрешением от 1 мкОм в диапазоне от 1,000 мОм до 6,0000 кОм, погр. 0,05%.
• Испытательный ток: 100 мкА, 1 мА, 10 мА, 100 мА, 1 А, 5 А.
• Автоматический и ручной выбор диапазона. 2-х и 4- проводная схема измерения.
• Сортировка по диапазонам (2 ячеек памяти) со звуковым сигналом.
• Удержание показаний.
• Измерение длины кабеля (м, фут).
• Компенсация сопротивления измерительных проводов.
• Память на 3000 измерений.
• Широкий ЖК-дисплей, 4 5/6 разрядов, отключаемая подсветка.

Описание органов управления миллиомметра АМ-6007

Технические характеристики миллиомметра АМ-6007:

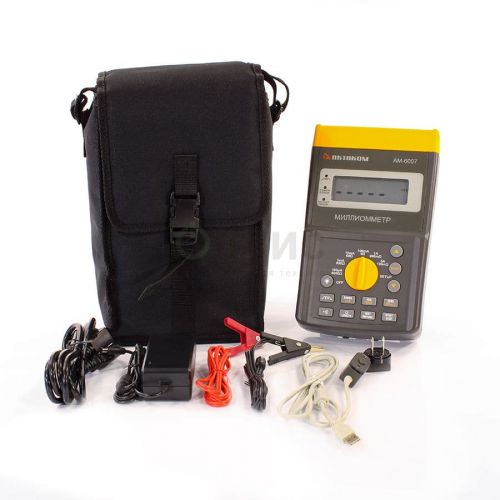

Комплект поставки АМ-6007
