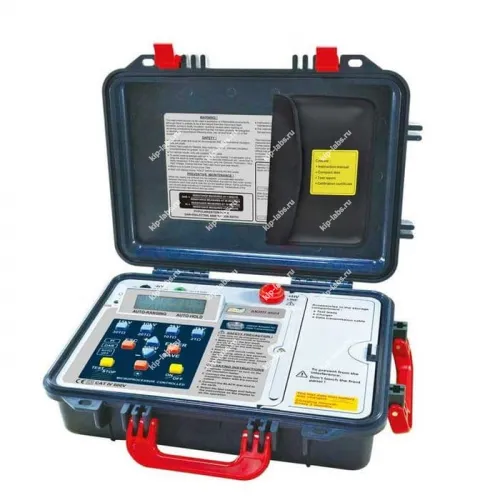

АКИП-8604 - Измеритель сопротивления изоляции

Описание модели: АКИП-8604 - Измеритель сопротивления изоляции

Прибор АКИП-8604 от АКИП предназначен для оценки состояния изоляции в электрических машинах, кабельных линиях и электроустановках при выполнении эксплуатационных и сервисных проверок; при этом конструкция аппарата сделана с расчётом на удобство оператора.

Аппарат поддерживает несколько уровней тестовых напряжений и различные режимы измерений, причём он относится к мегаомметры и применяется как в сервисных работах, так и в лабораторных испытаниях.

При необходимости реализована передача данных по интерфейсу RS-232C, что облегчает интеграцию прибора в автоматизированные комплексы. Кроме того, в ряде задач полезна дискретность отображения результатов для упрощения протоколирования. Дискретность индикации и интерфейс обмена данными служат нейтральной рамкой для совместимости с существующими системами учёта.

Преимущества

• Поддержка нескольких диапазонов тестовых напряжений и режимов измерения
• Компактный портативный корпус, пригодный для полевых и сервисных операций
• Системы защиты от перегрузок и помех в измерительной цепи
• Возможность передачи результатов по интерфейсу RS-232C
• Удобная схема управления и простой считываемый индикатор

Область применения

• Диагностика изоляции кабельных линий и мест соединений
• Испытания изоляции электрических машин: двигателей, генераторов и трансформаторов
• Периодические диагностические и приёмно-сдаточные измерения в энергосистемах
• Лабораторные и сервисные проверки в электромеханических цехах

Описание высоковольтного измерителя сопротивления изоляции АКИП-8604:

АКИП-8604 - высоковольтный Измерители сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 1 ГОм…30 ТОм (погрешность плюс-минус 5%), а также в расширенном диапазоне значений сопротивления изоляции до 30 ТОм (погрешность плюс-минус 20%).

Тестер изоляции АКИП-8604 обеспечивает автоматическое измерение коэффициента абсорбции (DAR), коэффициента поляризации (PI) при постоянном напряжении (тест по таймеру).

Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона.

Тераомметр АКИП-8604 питается от аккумуляторной перезаряжаемой батареи и может быть использован для портативного тестирования электрической изоляции материалов, диэлектриков (исследуемых устройств/ ИУ).

Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное
напряжение формируется импульсным преобразователем от батарей питания.

Отличительные особенности:

• Микропроцессорное управление, 12-разрядное АЦП;
• Измерение сопротивления изоляции до 30 ТОм, испытательное напряжение от 500 В до 15000 В пост. (30 номиналов);
• Погрешность измерений: плюс-минус 5% (до плюс-минус 20% в диапазоне более 2 ТОм);
• Вольтметр постоянного и переменного напряжения до 600 В;
• Автоматический расчет коэффициентов поляризации PI и абсорбции DAR;
• Звуковой и текстовый индикатор, предупреждающий о наличии опасного напряжения в подключаемой цепи;
• Автоматический выбор пределов измерения, автоудержание показаний (AutoHold);
• Линейная шкала, индицирующая нарастание/ спад тестового напряжения;
• Автоматический разряд накопительного конденсатора;
• Автоматическое отключение высокого напряжения Uисп в случае пробоя изоляции;
• Календарь, встроенный таймер: 1…30 мин;
• 200 ячеек памяти для хранения результатов измерений;
• Интерфейс USB (эмулятор RS-232) для передачи данных на ПК (ПО в комплекте);
• Двухстрочный ЖК-индикатор (2 х 16) с подсветкой;
• Встроенный контейнер и чехол для укладки ЗИП;
• Ударопрочный корпус, высокие эргономические показатели;
• Система энергосбережения аккумуляторов, автоматическое выключение питания;
• Испытание изоляции кабелей, обмоток электромоторов и генераторов, трансформаторных изолирующих и развязывающих устройств, электроцепей (питания и освещения).

Технические характеристики измерителя АКИП-8604

Комплектация АКИП-8604
