- Производитель: ПрофКИП
- Код товара: 14622
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
324 000₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКиП Ф2-34

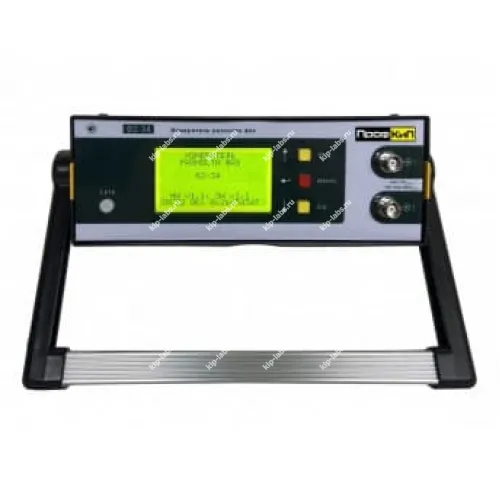

Кратко о модели: Измеритель разности фаз ПрофКиП Ф2-34
Устройство предназначено для определения углового сдвига между двумя электрическими сигналами, благодаря этому выявляются фазовые рассогласования в энергосистемах и выполняются диагностические работы; изготовитель - ПрофКИП - предлагает прибор как средство для электромонтажных и наладочных операций.
Компактная компоновка облегчает установку в щитах и на пультах эксплуатации. За счёт этого модель востребована среди приборов раздела измерители параметров электрических сетей.
Прибор индицирует как знак, так и величину фазового сдвига, что позволяет оперативно локализовать нарушения синхронизации в линиях. Аппарат рассчитан на работу в типичных промышленных условиях; его используют и для оперативного контроля, и для плановых проверок.
Устройство поддерживает стандартные режимы обмена данными и оснащено процедурами самоконтроля. Это облегчает его интеграцию в автоматизированные системы учёта и контроля.
Функции самоконтроля и возможность дискретной настройки полезны при подключении по интерфейсам вроде RS-232C.
Ключевые особенности
- Измеряет угловой сдвиг между двумя каналами с индикацией направления.
- Простая схема подключения и монтаж в существующие силовые и измерительные цепи.
- Небольшие габариты, позволяющие устанавливать прибор в шкафах и щитах.
- Продуманная конструкция обеспечивает стабильную работу в условиях промышленной эксплуатации.
- Удобная индикация и минимальные требования к обслуживанию при эксплуатации.
Где применяется
Прибор используют при наладке и тестировании электроустановок; таким образом он подходит для контроля синхронизации генераторов, проверки фазовых сдвигов в линиях и диагностики рассогласований в энергосистемах.
Описание измерителя разности фаз ПрофКиП Ф2-34:
Измеритель разности фаз ПрофКИП Ф2-34 предназначен для измерения разности фаз между двумя синхронными синусоидальными сигналами с цифровым отображением информации. Прибор может быть использован для снятия фазовых характеристик радиотехнических цепей, фильтров, усилителей, определения последовательного резонанса кварцевых фильтров и резонаторов и т.д.
Прибор предназначен для работы в цеховых и лабораторных условиях при температуре окружающей среды от +5 до +45 °С и относительной влажности не более 95%. Приборы разработаны и выпускаются компанией ПрофКиП для замены устаревших моделей измерителей Ф2-1, Ф2-3, Ф2-4, Ф2-7, Ф2-13, Ф2-16, Ф2-28, Ф2-34 (г.Краснодар).
Технические характеристики измерителя разности фаз ПрофКиП Ф2-34:
| Характеристики | Значения |
|---|---|
| Диапазон измерений углов фазового сдвига сигналов, градус | от 0,1 до 359,99 |
| Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением от 1 мВ до 5 мВ включительно, градус | ±(0,5/U+10-7·f) |
| Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением свыше 5 мВ до 1 В, градус | ±(0,08+10-7·f) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов от 5 Гц до 500 кГц включительно, градус | ±0,025·А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 500 кГц до 2 МГц включительно, градус | ±0,05·А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 2 МГц до 5 МГц, градус | ±0,075·А |
| Диапазон входных напряжений непосредственно на входах 1 и 2 измерителя, В | от 0,001 до 1 |
| Диапазон входных напряжений со встроенным делителем 1:30, В | от 0,1 до 30 |
| Диапазон входных напряжений с внешним делителем 1:200, В | от 0,5 до 200 |
Комплект поставки измерителя разности фаз ПрофКиП Ф2-34:
| Наименование | Кол-во |
|---|---|
| Измеритель разности фаз ПрофКиП Ф2-34 ПРШН. 411155.001-2020 | 1 шт. |
| Шнур питания ПРШН411155.001-2020 РЭ | 1 экз. |
| Вставка плавкая | 2 шт. |
| Делитель 1:200 | 1 шт.* |
| Методика поверки РТ-МП-7704-551-2020 | 1 экз. |
| Руководство по эксплуатации ПРШН. 411155.001-2020 РЭ | 1 экз. |
| Формуляр ПРШН. 411155.001-2020 ФО | 1 экз. |
| Ящик укладочный ПРШН.452421.044; ПРШН.452421.048 | 1 шт.* |
| * – в комплект измерителей указанные позиции могут входить в зависимости от условий поставки |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
