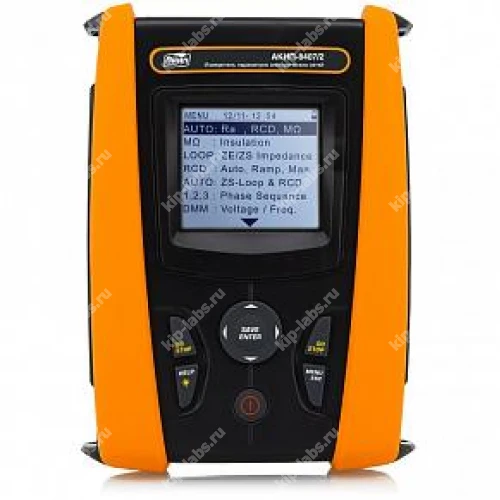

Измеритель параметров электрических сетей АКИП-8407/2

Назначение и принцип: Измеритель параметров электрических сетей АКИП-8407/2

Прибор АКИП-8407/2 применяют для всесторонней проверки характеристик однофазных и трёхфазных электрических сетей, при этом он выполняет функции контроля соответствия установленным требованиям электробезопасности. Производитель - АКИП, что упрощает организацию сервисного сопровождения и техподдержки.

На практике прибор совмещает функции прибора-измерителя и тестера для различных электрических проверок, при этом его использование естественно согласуется с задачами категории измерители параметров электрических сетей. При эксплуатации доступна опция оптического USB-интерфейса для передачи результатов и последующего анализа.

Функциональные опции

• Комбинированное измерение параметров в однофазных и трехфазных сетях и контроль норм электробезопасности оборудования.
• Проверка целостности и измерение сопротивления защитных проводников заземления и зануления с использованием тестового тока, что позволяет оценивать состояние контура безопасности.
• Оценка характеристик УЗО (типы АС, А, В - общего и селективного назначения): определение времени и тока отключения, измерение напряжения прикосновения и анализ полного сопротивления цепи заземления без отключения УЗО.
• Измерение полного сопротивления цепей «Ф-Ф», «Ф-Н» и петли «Ф-З» с вычислением ожидаемых токов короткого замыкания.
• Проверка сопротивления изоляции на напряжениях до 1000 В, а также оценка диэлектрической абсорбции и поляризационного индекса.
• Режим «Автоизмерение» объединяет последовательные тесты: измерение полного сопротивления цепи заземления, проверку УЗО и проверку сопротивления изоляции.
• Определение правильности подключения и последовательности чередования фаз с визуальной индикацией.
• Измерение токов утечки возможно с подключением внешнего трансформатора/преобразователя (опция).
• Встроенная память на 999 тестов и ЖК-дисплей для отображения результатов; предусмотрены батарейное питание, функция автовыключения и справочное меню.
• Опционально доступен оптический USB-интерфейс с программным обеспечением и кабелем для анализа данных.
• Исполнение корпуса с двойной изоляцией и категория защиты CAT IV ~300 В ф-зы.

При эксплуатации прибор может работать в составе измерительных комплексов, что позволяет при калибровке интегрировать результаты тестов в общую систему учёта. Уместность выбора режимов определяется конкретной измерительной задачей.

Сферы использования

На практике АКИП-8407/2 применяют для контроля заземляющих и нулевых контуров на промышленных и коммерческих объектах, при этом проверка даёт возможность оценить соответствие электрооборудования требованиям охраны труда и техники безопасности.

В работе прибор используют при вводных и периодических испытаниях электроустановок, при commissioning и при приемке после ремонта, что тем самым сокращает время, необходимое на выполнение комплексной проверки.

Измеритель параметров электрических сетей АКИП-8407/2:
- Комбинированные приборы для измерения параметров в однофазных и трехфазных электрических сетях и контроля норм электробезопасности оборудования и энергосистем
- Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (до 100 Ом ( ±2%) током > 200 мА
- Измерение параметров УЗО (АС, А, В - общего и селективного типа): время отключения, ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО (ток 15 мА)
- Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли«Ф-З», вычисление ожидаемого тока КЗ (до 41,5 кА)
- Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В)
- Функция «Автоизмерение» (полное сопротивление цепи заземления + тест УЗО + измерение сопротивления изоляции)
- Определение правильности подключения и последовательности чередования фаз (индикация)
- Измерение токов утечки (с внешним т/преобразователем - опция)
- Измерение падения напряжения в процентах-
- Измерение диэлектрической абсорбции и поляризационного индекса
- Внутренняя память (999 тестов)
- ЖК-дисплей, батарейное питание, автовыключение, справочное меню
- Оптический USB интерфейс (опционально: ПО для анализа+ кабель)
- Исполнение с двойной изоляцией корпуса кат IV ~300 В ф-з
