Описание модели: Измеритель параметров электрических сетей АКИП 8404
Прибор предназначен для контроля параметров электрических сетей; производитель АКИП выпускает эту модель и относит её к измерители параметров электрических сетей, при этом прибор используется для оперативного мониторинга состояния сети.
Устройство фиксирует ключевые параметры - напряжение, ток, частоту и мощность. Также предусмотрены средства отображения результатов и их архивации для последующей обработки.
Корпус спроектирован для щитового монтажа, что обеспечивает экономию пространства и упрощает установку; при необходимости уместно предусмотреть дискретные выходы или интерфейс RS-232C для интеграции с системами автоматики.
Преимущества
- Компактное исполнение, предназначенное для установки в щитах.
- Возможность контроля основных параметров электрической сети.
- Функции сохранения и вывода данных для целей мониторинга.
- Упрощённая интеграция с системами учёта и управления.
Область применения
Применяют в системах энергомониторинга и учёта электроэнергии на промышленных и коммунальных объектах. Кроме того, прибор используется при анализе состояния распределительных сетей и в автоматизированных системах управления энергопотреблением.
Сведения об измерителе АКИП 8404
АКИП 8404 - портативный Измерители параметров электрических сетей, предназначенный для проверки целостности цепей и состояния изоляции; при помощи прибора выполняют измерения постоянного и переменного TRMS напряжения, а также сопротивления изоляции.
Прибор полезен при проверке и наладке электросетей, а также применяется при монтаже и тестировании осветительных приборов, ремонте и проверке разнообразной электротехники.
АКИП 8404 позволяет оценивать параметры устройств защитного отключения и исследовать низкоомные цепи; он фиксирует время срабатывания УЗО, измеряет касательное напряжение и ток срабатывания, кроме того реализована звуковая прозвонка цепей.
Аппарат оснащён индикатором порядка чередования фаз и индикатором правильности подключения; при измерениях отображаются минимальные, максимальные, средние и пиковые значения, которые автоматически удерживаются на экране.
Управление реализовано с помощью 5-ти кнопок, расположенных для удобной одноручной работы. На чёрно-белом экране с подсветкой отображаются результаты, режимы измерений и служебная информация; полученные данные сохраняются автоматически и при необходимости переносятся на ПК при помощи дополнительного ПО и кабеля (приобретаются отдельно).
Корпус АКИП 8404 выполнен из ударопрочных материалов и имеет двойную изоляцию, что гарантирует безопасность пользователя при работе. Питание АКИП 8404 автономное, он работает от комплекта из 4-х батареек АА, которых хватает на 90 часов работы. Для экономии заряда и продления времени работы батарей в аппарате предусмотрена функция автоматического выключения.
АКИП 8404 поставляют вместе с измерительными проводами, зажимами "крокодил", тестовым щупом, пылезащитным чехлом.
Отличительные особенности:
- Измерение сопротивления до 40 кОм с разрешением 10 мОм и звуковая прозвонка;
- Измерение MAX, MIN, AVG, PEAK, удержание показаний;
- Измерение времени отключения УЗО (АС тип);
- Измерение сопротивления петли (без отключения УЗО) до 2 кОм;
- Индикация фазового напряжения и порядка чередования фаз;
- Большой контрастный ЖК-дисплей;
- Батарейное питание, автовыключение питания.

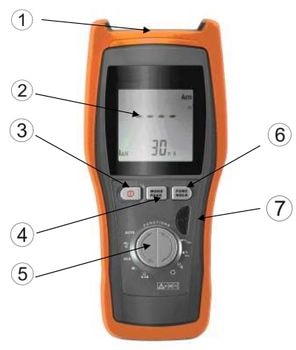

Внешний вид и управление измерителя АКИП-8404:
- Входные гнезда для подключения измерительных проводов.
- ЖК-дисплей.
- Кнопка включения/ выключения питания ON\OFF.
- MODE/ PEAK для выбора режима или отображения пикового значения.
- Многфункциональные кнопки-курсоры (влево/вправо) для выбора режимов в меню прибора
- FUNC/ HOLD для выбора функции или удержания показаний.
- Кнопка GO (запуск процедуры тестирования).
Технические характеристики измерителя параметров электрических сетей АКИП 8404
| Параметр | Значение |
|---|---|
| Измерение напряжения (DC, AC, TRMS) | |
| Пределы измерений | 1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В |
| Разрешение | 0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В |
| Погрешность измерения | ±(0,5%+2 ед.мл.р.) – DC |
| ±(1,0%+2 ед.мл.р.) – 30 … 70 Гц ; ±(2,0%+2 ед.мл.р.) – 70… 400 Гц | |
| Входное сопротивление | 1 МОм |
| Измерение тока (DC, AC, TRMS) | |
| Пределы измерений | 1,0…999,9 А/1200 А (при помощи токовых клещей – опция) |
| Разрешение | 0,1 А/ 1 А |
| Коэф. преобразования | 1мВ/А |
| Погрешность | ±(0,5%+2 ед.мл.р.) – DC; |
| ±(1,0%+2 ед.мл.р.) – 30…70 Гц; ±(2,0%+2 ед.мл.р.) – 70…400 Гц | |
| Время отклика | 500 мс (MAX, MIN, AVG), 1 мс (PEAK) |
| Погрешность | ±(5,0 %+10 ед.мл.р.) |
| Функции регистрации MAX, MIN, AVG, PEAK измерение частоты (напряжение и ток) | |
| Пределы измерений | 30,0…199,9 Гц/ 200…400 Гц |
| Разрешение | 0,1 Гц/1 Гц |
| Погрешность | ±(0,5%+2 ед.мл.р.) |
| Уровень входного сигнала | 1 мВ – 605 В – по напряжению; 1 мВ – 1 В – по току (с т/ клещами) |
| Входное сопротивление | 1 МОм |
| Измерение сопротивления и прозвонка | |
| Пределы измерений | 0,00…39,99 Ом/ 399,9 Ом/ 3999 Ом/ 39,99 кОм |
| Разрешение | 0,01 Ом/0,1 Ом/1 Ом/ 10 Ом |
| Погрешность измерения | ±(1%+5 ед.мл.р.) |
| Прозвон цепи | < 40 Ом (непрерывный звуковой сигнал) |
| Защита от перегрузки | 605 В ср.кв. до 1 минуты |
| Фазоуказатель | |
| Методы измерения | 1-проводный (ФАЗА-ЗЕМЛЯ), 2-проводный (ФАЗА-НЕЙТРАЛЬ) |
| Рабочее напряжение | 90-315 В |
| Тест УЗО | |
| Время отключения | 2…400 мс |
| Разрешение | 1 мс |
| Погрешность измерения | ±(2,0%+2 ед.мл.р.) |
| Номинальный тестовый ток | 30 мА, 100 мА, 150 мА, 300 мА |
| Защита от перегрузки | 605 В ср.кв. |
| Полное сопротивление цепи (без отключения УЗО) | |
| Диапазон измерений | 1…1999 Ом |
| Разрешение | 1 Ом |
| Погрешность | ±(2,0%+2 ед.мл.р.) |
| Тестовый ток | < 15 мА |
| Общие данные | |
| Дисплей | ЖК-индикатор монохромный, 73x73 мм |
| АЦП | 16 Бит, TRMS, частота дискретизации 3,2 кГц (64 отсчета за f=50 Гц) |
| Условия эксплуатации | 0 °С … 40 °С; относ. Влажность <70% |
| Напряжение питания | 1,5 В х 4 (тип АА) |
| Ресурс батарей | до 90 часов |
| Исполнение | МЭК 61010-1, МЭК 61557 |
| Защита входа - кат. III ~550 В ; изоляция – класс II, двойная | |
| Габаритные размеры | 240 х 100 х 45 мм |
| Масса | 0,63 кг |
Комплектация АКИП-8404:
| № | Наименование | Количество |
|---|---|---|
| 1. | Измеритель параметров электрических сетей АКИП-8404 | 1 |
| 2. | Измерительный кабель | 2 |
| 3. | Зажим «крокодил» | 2 |
| 4. | Кабель 2-хпроводный с евровилкой для однофазных сетей | 1 |
| 4. | Сумка для транспортировки | 1 |
| 5. | Руководство по эксплуатации | 1 |
| 6. | Методика поверки | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 40303-08 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
