- Производитель: АКИП
- Код товара: 14529
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
102 410₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-8401
Описание типа СИ АКИП-8201, АКИП-8401-АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702.pdf
Свидетельство СИ АКИП-8201, АКИП-8401-АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702.pdf
Назначение и принцип: Измеритель параметров электрических сетей АКИП 8401
Измеритель параметров электрических сетей АКИП 8401, выпускаемый АКИП, служит для контроля и фиксации ключевых электрических параметров, что позволяет проводить оценку состояния линий и электрического оборудования.
Устройство регистрирует значения напряжения, тока, частоты и сопутствующие показатели, а затем предоставляет эти данные для дальнейшего анализа качества питания; при этом прибор формально относится к классу измерители параметров электрических сетей.
При калибровке учитывают дискретность измерительной части, что требует сверки результатов с эталонными приборами для подтверждения точности; такая процедура помогает исключить систематические погрешности при периодических проверках.
Функциональные опции
Модель поддерживает регистрацию и архивирование измерений, а также передачу данных удалённо по интерфейсам, что позволяет включать её в метрологические и сервисные процедуры и интегрировать с системами учёта; при эксплуатации рекомендуется заранее определить требуемый набор интерфейсов для обмена информацией.
Сферы использования
На практике АКИП 8401 используют при наладке и диагностике электрических сетей, в ходе эксплуатационных проверок и при плановом техническом обслуживании. При эксплуатации его применяют на промышленных объектах, в электрослужбах и ремонтно-наладочных организациях, где требуется систематический контроль параметров питания.
Аппарат предназначен для выполнения комплекса проверочных измерений: контролируется целостность электрических цепей и измеряется сопротивление защитных проводников заземления, а также проводится замер сопротивления изоляции и токов утечки; в ряде задач это позволяет выявлять дефекты до их перехода в аварийные состояния.
При диагностике устройств защитного отключения измеритель определяет параметры как общего, так и селективного типа (А, АС); при этом прибор позволяет фиксировать время срабатывания, измерять прикосновенное напряжение и ток отключения, что делает возможной объективную оценку защитной эффективности оборудования.
Измерения сопротивления заземления можно проводить без предварительного отключения УЗО, тем самым сокращая время на проверку; устройство также обеспечивает расчёт полного сопротивления петли "Ф-З", цепи "Ф-Н", "Ф-Ф" и приближённую оценку ожидаемого тока короткого замыкания. Во время измерений аппарат автоматически определяет порядок чередования фаз и корректность схемы подключения.
Управление аппаратурой реализовано через компактный набор органов управления: 6 кнопок расположены под дисплеем для настройки и навигации. Экран крупный, с подсветкой, на нём отображаются процессы измерений и служебные индикаторы, включая статус аккумулятора; для экономии энергоресурса предусмотрена функция автовыключения.
Результаты испытаний автоматически сохраняются во внутренней памяти объёмом на 500 записей, что упрощает учёт и последующую обработку; при необходимости данные экспортируют на ПК для детального анализа и формирования отчётов.

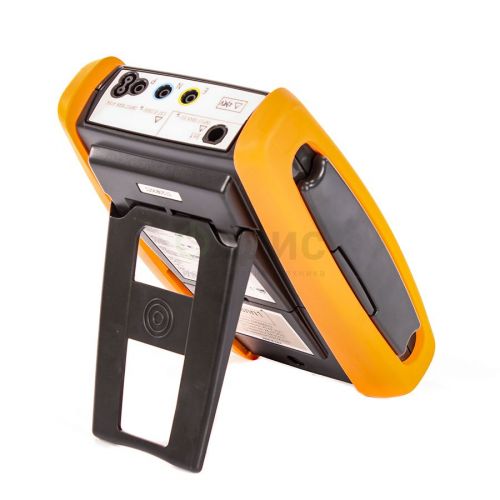

Конструкция корпуса выполнена из ударопрочного материала, оснащена двойной изоляцией и влагозащитным покрытием, при этом на корпусе расположены несколько разъёмов для подключения щупов с цветовой маркировкой. Питание предусмотрено от 6-ти батарей АА, также возможна работа от сети, а в комплект поставки входят необходимые кабели и аксессуары для подключения и транспортировки.
Нейтральная заметка: учёт дискретности при калибровке и возможность передачи данных по оптическому USB-интерфейсу делают аппарат удобным для повторяемых измерительных процедур и удалённого архивирования результатов.
Дополнительная комплектация АКИП 8401
- Измерительный щуп-пробник удаленного контроля (запуск тестирования)
- Токовые клещи (+ токи утечки) 1-100-1000A/1V Ø54мм
- ПО управления + оптический USB кабель
Отличительные особенности:
- Определение правильности подключения и порядка чередования фаз;
- Измерение токов утечки (опционально);
- ЖК-дисплей, батарейное питание, автовыключение, справочное меню;
- Интерфейс USB оптический, внутренняя память (500 тестов);
- Сумка-кейс для хранения и транспортировки;
- Исполнение с двойной изоляцией корпуса (класс 2);
- В комплекте необходимые измерительные аксессуары.

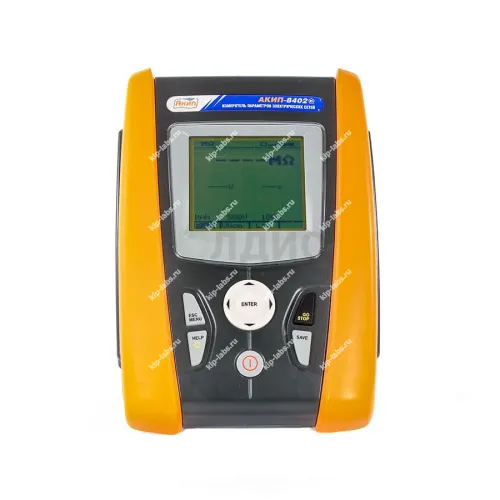

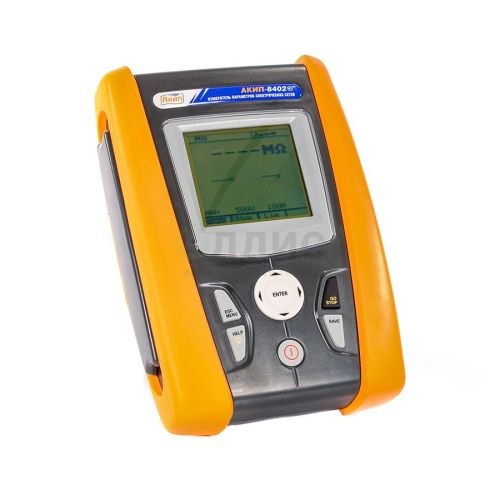

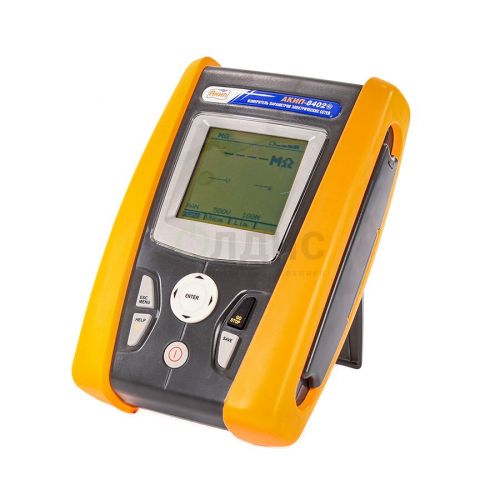

Внешний вид и управление измерителя АКИП 8401:
- Входные гнезда для измерения напряжения и тока.
- Сенсорный TFT-дисплей
- Разъем интерфейса для подключения к ПК
- Кнопки со стрелками и кнопка ENTER
- Кнопка GO/STOP
- Кнопка SAVE
- Кнопка ON/OFF (вкл. пит)
- Кнопка HELP
- Кнопка ESC MENU
Технические характеристики измерителя параметров электрических сетей АКИП 8401:
| Параметр | Значение |
|---|---|
| Измерение целостности защитных проводников | |
| Макс. напряжение теста | От 4 до 24 В, постоянное (без нагрузки) |
| (авто, R+Time, R-Time) | |
| Тестовый ток | > 0,2 А, постоянный (сопротивление < 5 Ом) |
| Разрешение | 1 мА |
| Диапазон измерений | 0,01…9,99 Ом/ 10,0…99,9 Ом |
| Разрешение | 0,01 Ом/ 0,1 Ом |
| Погрешность измерения | ± (2,0 % + 2 ед.сч.) |
| Измерение сопротивления изоляции | |
| Тестовое напряжение Uтест (пост.) | 50 В /100 В /250 В / 500 В / 1000 В |
| Диапазон измерений (МОм) | 0,01…1999, До 4 поддиапазонов в зависимости от Uтест |
| Макс. разрешение (МОм) | 0,01 |
| Погрешность измерения | От 2 % до 5 % - в зависимости от поддиапазона |
| Измерение времени отключения УЗО | |
| Тестовый ток | 10-30-100-300-500 мА |
| Время отключения (мс) и | 1…999 тестовый ток 1/2 IΔN, IΔN |
| начальное значение дифф. тока (Δ I) | 1…200 тестовый ток 2 IΔN для ВДТ общего типа |
| 1…250 тестовый ток 2 IΔN для ВДТ селективного типа | |
| 1…50 тестовый ток 5 IΔN для ВДТ общего типа | |
| 1…160 тестовый ток 2 IΔN для ВДТ селективного типа | |
| Разрешение | 1 мс |
| Погрешность | ± (2 % + 2 ед. счета) |
| Измерение отключающего тока УЗО | |
| Измерение тока отключения | (0,5-1,4) х I - АС-тип |
| (до 10мА) | (0,5-2) х I - А-тип |
| Измерение тока отключения | (0,5-1,4) х I - АС-тип |
| (> 10мА) | (0,5-2) х I - А-тип |
| Разрешение | 0,1 х I |
| Погрешность измерений | нижняя граница допуска: - 0 %; верхняя граница допуска: + 5% |
| Измерение напряжения прикосновения (Uп) | |
| Диапазон измерений | 0 … 2 х Uп (Uп = от 25 В до 50 В) |
| Разрешение | 0,1 В |
| Погрешность измерения | ± (5,0 % +3 ед.сч.) |
| Измерение сопротивления цепи/петли | |
| Диапазон измерений | 0,01 … 9,99 Ом / 10 …199,9 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом |
| Погрешность | ± (5,0 % +3 ед.сч.) |
| Измерение сопротивления петли "фаза – земля" | |
| Диапазон измерений | 0,01… 19,9 Ом / 20…199,9 Ом / 200…1999 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
| Погрешность | ± (5,0 % +3 ед.сч.) |
| Измерение сопротивления шины "земля" (без отключения УЗО) | |
| Тестовый ток | 15 мА |
| Тестовое напряжение | 100… 265 В (фаза-нейтраль) |
| Диапазон измерений | 0,01… 19,9 Ом / 0,1…199,9 Ом / 1…1999 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
| Погрешность | ± (5,0 % +1 Ом) – на диапазонах 0,01… 19,9 Ом / 0,1…199,9 Ом; |
| ± (5,0 % +10 ед.сч.) – на диапазоне 1…1999 Ом | |
| Чередование фаз | |
| Диапазон | 100 В … 460 В |
| Индикация | "123"/ "213" / "11-" |
| Измерение тока утечки (опция HT 96U) | |
| Диапазон | 1 мА … 1200 А |
| Разрешение | 1 мА |
| Погрешность | ± (1,0 % +2 ед.сч.) |
| Общие данные | |
| Дисплей | ЖК-индикатор, экран 65 мм х 65 мм, монохромный |
| Условия эксплуатации | 0 °С … 40 °С; отн. влажность < 80 % |
| Объем памяти | 500 тестов |
| Напряжение питания | 1,5 В х 6 (тип АА) (в комплект не входят) |
| Ресурс батарей | Не менее 600 тестов |
| Исполнение | МЭК 61010 , МЭК 61326, МЭК 61557, кат. III ~415 В (ф-ф) / ~240 В (ф-з), двойная изоляция |
| Габаритные размеры | 240 х 160 х 70 мм |
| Масса | 1,2 кг |

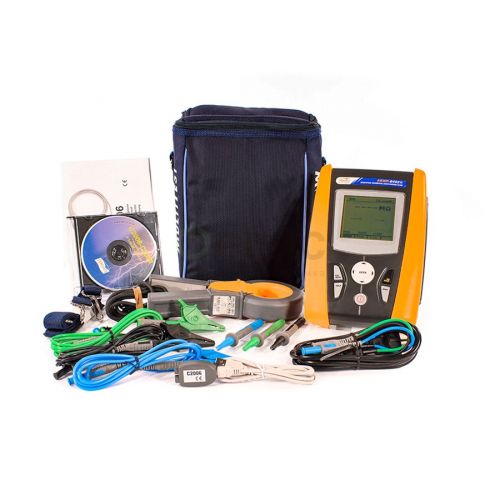

Комплектация АКИП 8401:
| № | Наименование | Количество |
|---|---|---|
| 1. | Прибор | 1 |
| 2. | 3-х проводный кабель с евровилкой | 1 |
| 3. | Набор измерительный | 1 |
| 4. | Сумка для транспортировки | 1 |
| 5. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 40303-08 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
