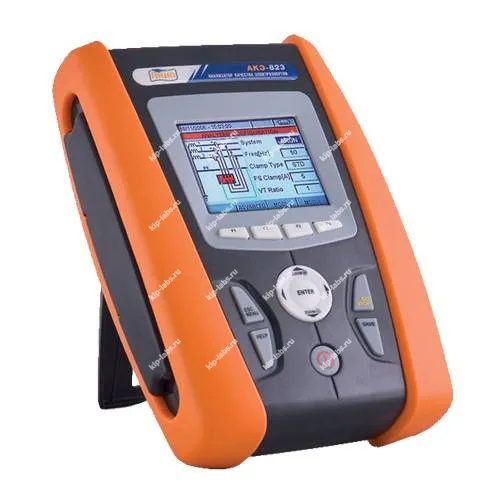

Кратко о модели: Анализатор качества электроэнергии АКИП АКЭ-823
Анализатор качества электроэнергии АКИП АКЭ-823 используется для регистрации и документирования параметров электрической сети, при этом прибор служит для обнаружения отклонений от нормативов и оценки надёжности сетевого питания; производителем данной серии выступает АКИП.
Модель относится к классу анализаторы электроэнергии. Она рассчитана на интеграцию в системы мониторинга и применяется при наладке и диагностике электрических сетей.
Ключевые особенности
- контроль основных параметров электрической сети (напряжение, ток, частота, коэффициент мощности)
- регистрация и архивирование аварийных и переходных процессов для последующего анализа
- оценка уровня гармоник и искажений синусоиды, что позволяет выявлять источники помех
- возможность интеграции с автоматизированными системами учёта и контроля за счёт интерфейсов передачи данных
- удобные средства отображения и экспорт отчетов для технического обслуживания
Где применяется
- мониторинг и диагностика промышленных электрических сетей
- контроль электропитания на коммерческих и административных объектах
- использование в распределительных пункттах и на подстанциях при наладке оборудования
- проверка качества питания на объектах с чувствительным оборудованием
При необходимости передачи данных в составе автоматизированных комплексов уместно применение последовательных интерфейсов и стандартных протоколов обмена; таким образом обеспечивается совместимость с системами учёта и диспетчеризации.
Краткое описание анализатора АКИП АКЭ-823:
Портативный регистратор-анализатор АКИП АКЭ-823 - прибор для фиксации и записи параметров электросети, оценки качества подаваемой электроэнергии и углублённого анализа электрических нагрузок. При этом устройство позволяет определять количественные показатели сети и использовать результаты в дальнейшей диагностике.
Анализатор электроэнергии создан на основе инновационных технических решений с применением платформы ОС Windows CE и 16-битного АЦП, производящего 256 дискретных отсчетов за принятый период частоты 50 Гц. Информация отображается на цветном ЖК-дисплее, который является еще и сенсорным компонентом управления. Прибор определяет следующие параметры в однофазных и трёхфазных электросетях:
- напряжения и токи (среднеквадратичные значения);
- все разновидности энергии и мощности;
- частоты и коэффициента мощности.
В режиме онлайн-мониторинга тестер АКИП АКЭ-823 выступает в качестве 9-канального осциллографа (4 токовых и 5 потенциальных входов), позволяющего осуществлять следующие операции:
- аналитическое исследование форм сигнала, быстроизменяющихся переходных процессов и импульсных искажений;
- оценка качества электрической энергии: определение ассиметрии в фазах, регистрация прерываний, скачков и провалов напряжения, выбросов пускового тока;
- измерение гармонических искажений сигналов от DC до 49-ой гармоники.
Регистрация и запись параметров возможна одновременно по 3 режимам: текущие интегральные измерения, кратковременные импульсы и аномалии. 16Мб внутренней памяти (15 Мб доступно плюс 1 Мб – ОС) позволяют регистрировать до 251 параметра с интервалом в 15 минут в течение 3 месяцев. Опционально возможно расширение памяти с помощью флэш-карты еще на 32 Мб.
Данные в виде фазовых векторных диаграмм, таблиц или графиков отображаются на дисплее и могут передаваться на ПК для дальнейшего анализа. В приборе 2 USB-входа. Программное обеспечение и USB-кабель присутствуют в комплектации. В комплекте с АКИП АКЭ-823 поставляется всё необходимое, чтобы производить любые измерения сразу после покупки: гибкие токовые преобразователи, провода и зажимы, сетевой адаптер, литиевый аккумулятор на 3,7В. Для удобства пользования в корпусе имеется подставка, а для комфортной переноски в комплекте идет сумка-кейс.
Вопросы дискретности сигналов и настройки интерфейсов обычно рассматриваются в соответствии с требованиями конкретного проекта; при этом совместимость с существующими системами достигается за счёт применения стандартных протоколов.
Передняя панель АКЭ-823:
- Входы для измерения напряжения и тока.
- Сенсорный TFT-дисплей
- Функциональные кнопки F1-F4
- Кнопки со стрелками и кнопка ENTER
- Кнопка GO/STOP
- Кнопка SAVE
- Кнопка ON/OFF (вкл. пит)
- Кнопка HELP
- Кнопка ESC MENU
Входные гнезда прибора АКЭ-823:
- Входы B1-B4 для подключения напряжений фаз L1, L2, L3 и нейтраль N
- Вход ВЕ для подключения заземления
- Входы для подключения токов на L1, L2, L3
- Вход для подключения тока нейтрали N
Разъемы интерфейса прибора АКЭ-823:
- Вход для штекера внешнего адаптера А0054
- Выход для компактной флэш-памяти
- Выход для внешнего USB-устройства
- Кнопка для команды RESET
- Выход USB для подключения к ПК (д/у)
Технические характеристики анализатора качества электроэнергии АКИП АКЭ-823:
| Параметр | Значение |
|---|---|
| Напряжение | |
| Диапазон измерений | 0,1…600В (Ф-Н,Ф-З)/ 0,1…1000В (Ф-Ф); |
| Разрешение | 0,1 В |
| Погрешность | ± (0,5 % + 2 ед.сч.) |
| Форма входного сигнала | Произвольной формы (TRMS), Кампл. ≤ 2,0 |
| Регистрация выбросов, отклонений, перенапряжений, провалов напряжения (ф1, ф2, ф3) | |
| Диапазон измерений | 2…600 (Ф-Н)/2 … 1000 (Ф-Ф) |
| Длительность аномалий | ± 10 мс (для f=50 Гц) |
| Разрешение | 0,2 В |
| Погрешность измерения | ± (1 % + 2 ед.сч.) |
| Пределы отклонений | ± 30 % U N (с шагом 1%) |
| Интервал регистрации | 1, 2, 5, 10, 30 с; 1, 2, 5, 10, 15, 30, 60 мин |
| Регистрация выбросов тока | |
| Диапазон измерений/разрешение | Соответствует параметрам используемых токовых клещей |
| Погрешность измерения | ± (1 % + 0,4% от предела измерения) |
| Сила тока ( In, I1, I2, I3) | |
| Диапазон измерений | 10…1000 А (стандартные клещи 1 А/ мВ) |
| 1…300/3000 А (токовая петля до 300 А или до 3000 А) | |
| Максимальное разрешение | 0,1 А |
| Коэфф. трансформации | 1 В = предел измерения по току |
| Защита от перегрузки по входу | 5 В |
| Погрешность измерения | ± (0,5 % + 0,06% от конца шкалы) |
| Форма входного сигнала | TRMS (скз сигнала произвольной формы), К ампл. ≤ 3 |
| Входной импеданс | 510 кОм |
| Измерение мощностей: активной, реактивной, полной (P, Q, S) | |
| Диапазон измерений | 0,1 Вт – 9,999 МВт (диапазон зависит от типа используемых токовых клещей) |
| Максимальное разрешение | 0,1 Вт |
| Погрешность измерения | ± (1,0% + 6 ед. счета) - при cos φ>0,5 |
| Измерение энергии (активной, реактивной, полной) | |
| Диапазон измерений | 0,1 Вт – 9,999 МВт (диапазон зависит от типа используемых токовых клещей) |
| Разрешение | 0,1 Вт |
| Погрешность измерения | ± (1,0% + 6 ед. счета) - при cos φ>0,5 |
| Коэффициент мощности (cos j) | |
| Диапазон измерений | 0,20…0,50/ 0,50…0,80/ 0,80…1,00 |
| Разрешение (є) | 0,01 |
| Погрешность измерения (є) | ± 1 / ± 0,7 / ± 0,6 |
| Гармоники (напряжение и ток) | |
| Диапазон измерений | От DC (0) до 49-й гармоники |
| Разрешение | 0,1 В/ 0,1 А |
| Погрешность измерения | ± (5% + 5 ед.сч.) |
| Частота | |
| Основная гармоника | 42,5 – 69,0 Гц |
| Разрешение | 0,1 Гц |
| Погрешность | ± (0,2 % + 1 ед.сч.) |
| Фликер | |
| Доза фликера | Кратковременная, длительная |
| Диапазон измерений | 0,0 – 10,0 |
| Разрешение | 0,1 |
| Общие данные | |
| Дисплей | TFT, сенсорный, подсветка, разрешение 320х240, 65536 цветов |
| Операционная система | OC Windows CE, интерфейс USB |
| Память | 16 Мб (доступно 15 Мб + 1 Мб ОС); Расширение с использованием компакт-флэш (опционально) |
| Регистрация данных | Время регистрации определяется исходя из количества заданных параметров и объема памяти. Стандартно: 251 параметр - более 3 месяцев с интервалом усреднения 15 мин. |
| Разрядность АЦП | 16- разрядов, 256 отсчетов за период частоты 50 Гц |
| Условия эксплуатации | 0 °С … +40 °С, отн. влажность < 80 % |
| Напряжение питания | 3,7 В (Li-ION) или 100 – 240 В, 50-60 Гц (с адаптером AC/DC) |
| Исполнение | Кат. IV ~600 В (Ф-Н), ~1000 (Ф-Ф) ; изоляция – класс 2 (двойная), защита от загрязнений – класс 2 |
| Габаритные размеры | 235 х 165 х 75 мм |
| Масса | 1 кг |
Комплектация анализатора АКИП АКЭ-823:
| Наименование | Количество |
|---|---|
| Анализатор качества АКЭ-823 | 1 |
| Гибкие токовые петли (HTFLEX33), до 3000А/1В | 4 |
| Адаптер питания A0055 | 1 |
| Комплект (KIT800): 5 измерительных проводов (2 м), 5 зажимов «крокодил» | 1 |
| Комплект (TOPVIEW2007): ПО на СD, USB кабель | 1 |
| Кейс для переноски (VA500) | 1 |
| Стилус PT400 | 1 |
| Инструкция по эксплуатации на CD | 1 |
| Сертификат ISO9000 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 36526-07 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
