- Производитель: Keysight (Agilent)
- Код товара: 12408
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSOX3024A

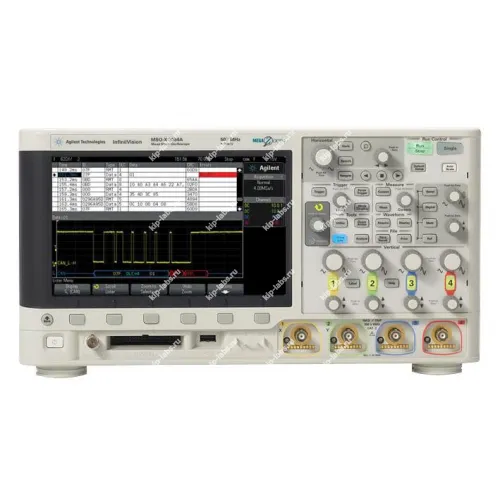

Назначение и принцип: Осциллограф MSOX3024A
Устройство предназначено для детального отображения форм сигналов; при этом применён 8,5-дюймовый WVGA экран, являющийся самым крупным в своей нише оборудования. Обновление изображения достигает 1 000 000 осциллограмм в секунду, а глубина памяти - 2 МВыб с возможностью опционального расширения до 4 МВыб, что повышает объём сохраняемых фрагментов. Разработка произведена компанией Keysight (Agilent).
Прибор совмещает в себе сразу несколько измерительных модулей. В работе это выражается в сочетании классического осциллографа с дополнительными инструментами; изделие относится к сегменту осциллографы. Встроенный логический анализатор присутствует в моделях MSOX (для DSOX доступен как опция), реализован интегрированный генератор сигналов 20 МГц и предусмотрен анализ протоколов.
Набор опций позволяет расширять функциональность после покупки, что даёт возможность адаптировать прибор под новые задачи. В перечне - апгрейды полосы пропускания, дополнительных логических каналов и генератора; кроме того, доступен опциональный анализ протоколов I²C, SPI, RS232, UART, CAN, LIN и I²S. Имеются режим сегментированной памяти и автоматический тест на соответствие маске, при этом полезно учитывать возможности последующего расширения при калибровке и интеграции.
Функциональные опции
- 8,5-дюймовый WVGA дисплей для расширенного просмотра сигналов
- Высокая скорость обновления экрана - 1 000 000 осциллограмм/с
- Глубина памяти 2 МВыб с опцией увеличения до 4 МВыб
- Встроенный логический анализатор (MSOX) - опция для DSOX
- Интегрированный генератор сигналов с частотой 20 МГц
- Поддержка анализа протоколов: I²C, SPI, RS232, UART, CAN, LIN, I²S
- Режим сегментированной памяти и автоматический тест по маске
- Возможность апгрейда полосы пропускания, логических каналов и генератора после покупки
Сферы использования
На практике прибор применяют для разработки, отладки и тестирования электронных схем и встроенных систем. При эксплуатации он удобен как в лабораторных работах, так и в производственных испытаниях, тем самым обеспечивая последовательность операций при анализе сигналов и проверке соответствия.
Дополнительная комплектация MSOX3024A:
(Поставляется по отдельному заказу)
Технические характеристики прибора MSOX3024A:
| Характеристики | Значения |
|---|---|
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
| Глубина памяти | 2 Квыб (4 Мвыб опционально) |
| Число каналов | 4 |
| Вертикальное разрешение | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе | ± 2% |
| Горизонтальное разрешение | 2,5 пс |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
| Погрешность временной базы | 25 ± 5 ppm |
| Режимы сбора данных: Нормальный С усреднением Сегметированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 250 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
| Режимы запуска Принудительный По перепаду По длительности импульса По ранту По ТВ сигналу По сигналам шин По комбинации Прочие |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигнала в любом канале Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с) Запуск по ранту Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S Запуск по комбинации аналоговых или цифровых каналов Прочие режимы запуска, см. подробные технические характеристики |
| Измерения | 34 автоматических измерения |
| Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
| Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
16 (для моделей MSOX или DSOX после апгрейда) 1 ГВыб/с ± 10 В |
| Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Скрорость обновления дисплея | 1 000 000 осцилограмм в секунду |
| Интерфейс Стандартно Опционально |
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
| Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
Комплект поставки MSOX3024A:
| № | Наименование | Количество |
|---|---|---|
| 1. | N2863B Пассивный пробник 10:1, 300 МГц | 1 |
| 2. | Документация | 1 |
| 3. | Прибор | 1 |
| № | Наименование |
|---|---|
| 1. | 10076B Пассивный пробник 100:1, 4 кВ, 250 МГц |
| 2. | 1146A Токовый пробник 100 кГц, 100 A |
| 3. | 1147A Токовый пробник 50 МГц, 15 A |
| 4. | N2771B Пассивный высоковольтный пробник 1000:1, 30кВ, 50 МГц |
| 5. | N2790A Высоковольтный дифференциальный пробник 100 МГц, ±1,4 кВ |
| 6. | N2792A Дифференциальный пробник, 200 МГц, ±20 В |
| 7. | N2793A Дифференциальный пробник, 800 МГц, ±15 В |
| 8. | N2795A Несимметричный активный пробник, 1 ГГц, ±8 В |
| 9. | N2862B Пассивный пробник 10:1, 150 МГц |
| 10. | N2863B Пассивный пробник 10:1, 300 МГц |
| 11. | N2889A Пассивный пробник 10:1/1:1, 350 МГц |
| 12. | N2890A Пассивный пробник 10:1, 500 МГц |
| 13. | N2893A Токовый пробник 100 МГц, 15 A |
| 14. | N6456A Набор для монтажа в стойку |
| 15. | N6459-60001 8-канальный логический пробник |
| 16. | N6757A Мягкая сумка и крышка передней панели |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 72922-18 |
| Производитель | Keysight(Agilent) |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
