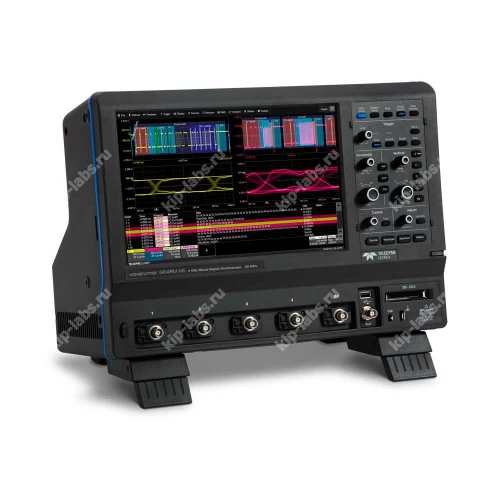

Осциллограф цифровой WaveRunner 8254R-MS

Кратко о модели: Осциллограф цифровой WaveRunner 8254R-MS

Аппарат производится Teledyne LeCroy. Он рассчитан на работу с различными электрическими сигналами в лабораторных и производственных условиях.

Прибор используют для анализа временных форм и проведения диагностических измерений; при этом интеграция с программными инструментами упрощает исследование поведения схем и компонентов, а сам класс устройств относится к осциллографы.

Доступна дискретизация показаний и функция самокалибровки. В ряде задач полезна дискретность данных, что позволяет бесшовно включать прибор в систему автоматизированных измерений; при необходимости реализуется интеграция с внешними средствами управления через стандартные интерфейсы.

Ключевые особенности

• Регистрация входных сигналов в цифровом виде с возможностью сохранения осциллограмм.
• Многоканальная конфигурация, обеспечивающая одновременный анализ нескольких линий.
• Встроенный набор инструментов для измерений и анализа параметров сигналов.
• Средства постобработки и графической визуализации собранных данных.
• Варианты подключения к внешним системам и программному обеспечению для управления и сбора измерений.

Где применяется

• Лаборатории НИОКР и опытно-конструкторские подразделения.
• Отладка и контроль электронных плат и модульных устройств.
• Сервисные испытания и тестирование изделий на производстве.
• Учебные занятия и демонстрационные стенды для исследования временных характеристик сигналов.

Краткие сведения о цифровом осциллографе WaveRunner 8254R-MS

Осциллограф смешанных сигналов, 4 + 16 каналов, Аналоговые каналы: полоса пропускания 2,5 ГГц; частота дискретизации 10 ГГц/канал, память 16МБ/канал (20 ГГц /32 МБ в двухканальном режиме), пользовательский интерфейс MAUI + One Touch, скорость обновления экрана до 1 млн. осц./с. Режимы: WaveScan, History, LabNotebook, сегментированная развертка, измерения и математика - стандартный набор. Логические каналы: число каналов -16, макс. тактовая частота входных сигналов 250 МГц, частота дискретизации 1,25 ГГц, макс. память 32 МБ (делится между активными каналами). TFT сенсорный экран 30,7 см, разрешение 1280х800, масса 10,3 кг.
