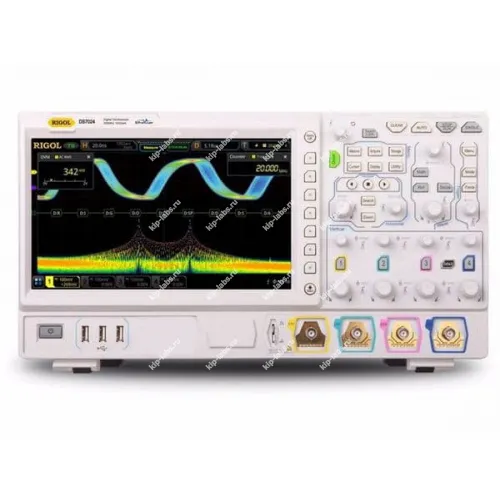

Осциллограф цифровой запоминающий RIGOL DS7034

Назначение и принцип: Осциллограф цифровой запоминающий RIGOL DS7034

Модель DS7034 от RIGOL - цифровой запоминающий осциллограф, предназначенный для выполнения разнообразных измерительных задач; при этом интерфейс оператора реализован на платформе UltraVision II, построенной на базе микросхем "Phoenix" и большого цветного сенсорного дисплея.

Прибор интегрирует в одном корпусе пять самостоятельных измерительных модулей, что позволяет ускорить переключение между режимами и упростить организацию измерительного процесса; такое сочетание функций характерно для устройств линейки осциллографы.

Функциональные опции

Помимо базовых осциллографических возможностей прибор комплектуется дополнительными инструментами. Эти опции расширяют спектр анализа цифровых и аналоговых сигналов.

• логический анализатор на 16 каналов;
• цифровой вольтметр;
• высокоточный частотный измеритель;
• инструмент для декодирования протоколов передачи данных.

Сферы использования

На практике DS7034 используют для исследований и отладки электронных схем в лабораторных и производственных условиях, что позволяет выполнять как единичные замеры, так и длительную регистрацию сигналов благодаря большой глубине записи и высокой скорости захвата.

При эксплуатации прибор применяют для анализа аналоговых форм, тестирования цифровых интерфейсов и проверки последовательных протоколов. Уместна дискретность представления данных при просмотре и анализе сложных последовательностей, что упорядочивает процесс диагностики. При калибровке полезно учитывать особенности дискретного отображения данных.

Основные характеристики цифрового запоминающего осциллографа RIGOL DS7034:

• Количество входных аналоговых каналов - 4 - базовый блок (1 канал EXT и 16 цифровых каналов (опция));
• Полоса пропускания до 350 МГц;
• Время нарастания (Rising time (typical)) - <= 1,0 нс;
• Максимальная частота дискретизации в режиме реального времени 10 Гвыб.сек;
• Максимальная скорость регистрации до 600 000 осциллограмм в секунду;
• Глубина памяти (базовое значене) : 100 М точек (50 М точек - два канала; 25 М точек - четыре канала);
• Губина памяти (опционально) : до 500 М точек (250 М точек - два канала; 125 М точек - четыре канала);
• Возможность записи и воспроизведения до 450 000 кадров в режиме реального времени и непрерывной записи и воспроизведения осциллограмм;
• Инновационная технология воспроизведения и анализа от Rigol - UltraVision II;
• Дисплей: цветной, ЖК, сенсорный, диагональ 10.1 " (20 см) , разрешение 1024х600;
• Гарантия 3 года.
