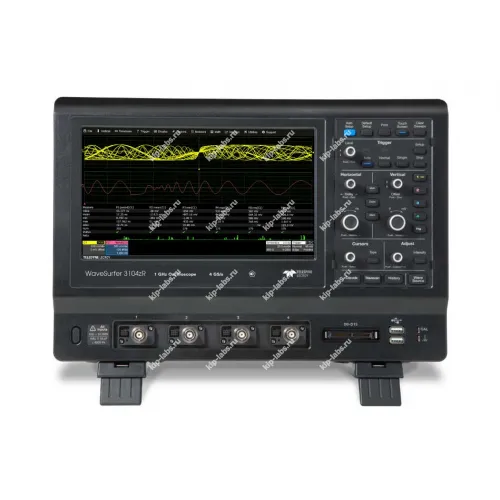

Осциллограф цифровой запоминающий WaveSurfer 3014zR

Назначение и принцип: Осциллограф цифровой запоминающий WaveSurfer 3014zR

Устройство WaveSurfer 3014zR предназначено для исследования и записи временных форм электрических сигналов. Оно сохраняет отдельные захваты для последующего анализа и оформления отчётной документации.

Модель выпускает Teledyne LeCroy, и она входит в линейку осциллографы; интерфейс аппарата позволяет поэтапно настраивать триггеры и параметры захвата, при этом это облегчает проведение серийных измерений и отладочных работ. Нейтрально: наличие интерфейсов вроде RS-232C и возможностей самокалибровки повышает удобство эксплуатации без изменения методики измерений.

Функциональные опции

• Сохранение захваченных сигналов с возможностью их воспроизведения и детального анализа.
• Настраиваемая система триггеров для выделения нестабильных или редких событий при испытаниях.
• Набор математических операций и инструментов спектрального анализа для оценки параметров сигналов.
• Управление параметрами захвата и удобная навигация по меню, что ускоряет поэтапную отладку схем.
• Экспорт данных в стандартные форматы для удалённой обработки и формирования отчётов.

Сферы использования

На практике WaveSurfer 3014zR применяют при разработке и тестировании электронной аппаратуры, что позволяет структурировать этапы верификации и отладки.

В работе прибор востребован в лабораториях. Он широко применяется в сервисных центрах для диагностики неисправностей в аналоговых и цифровых цепях.

При эксплуатации устройство используют при подготовке прототипов. Оно также служит для анализа сигналов в силовой электронике и для проверки совместимости в телекоммуникационных системах.

При калибровке рекомендуется контролировать дискретность входных каналов, при этом проверка повторяемости параметров способствует поддержанию стабильности результатов. Нейтрально: дискретность и воспроизводимость остаются ключевыми при планировании сервисных процедур.

Краткое описание цифрового запоминающего осциллографа WaveSurfer 3014zR

• 4 аналоговых канала
• Полосы пропускания: 100 МГц, 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Логический анализатор 16 цифровых каналов (опция)
• Разрешение АЦП: 8 бит
• Частота дискретизации: до 2 ГГц (WaveSurfer 3014zR), до 4 ГГц (остальные модели)
• Объем памяти 10 МБ/канал (20 МБ при объединении)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Высокая скорость обновления экрана (до 130.000 осц./с)
• Авто- и курсорные измерения, расширенные функции матем. анализа
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим сегментированной записи
• Опции синхронизации и декодирования сигналов шин I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, AudioBus (I2S, LJ, RJ)
