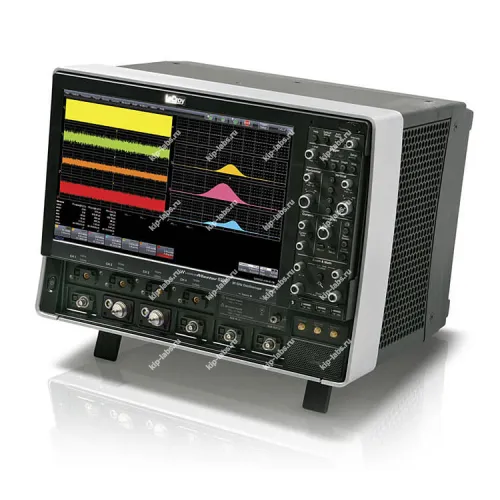

Осциллограф цифровой запоминающий WM 808Zi-B-R

Описание модели: Осциллограф цифровой запоминающий WM 808Zi-B-R

Осциллограф цифровой запоминающий WM 808Zi-B-R производится Teledyne LeCroy. Устройство предназначено для регистрации и последующего анализа сигналов в измерительных и испытательных задачах, при этом конструкция адаптирована для работы в лабораторных или промышленных условиях.

Прибор реализует базовый набор функций осциллографа - захват формы сигнала, временные и амплитудные измерения и различные триггерные режимы, что позволяет применять его при наладке схем, разработке и проверке электронных узлов. Кроме того, модель естественно вписывается в линейку осциллографы, используемую на испытательных стендах.

При необходимости аппарат интегрируется в автоматизированные системы тестирования, при этом предусмотрена типовая совместимость с интерфейсами передачи данных.

Также технические параметры дискретизации и возможности настройки следует учитывать при подборе конфигурации для конкретных задач.

Преимущества

• Режим запоминания сигнала для анализа единичных и повторяющихся событий.
• Набор триггерных опций, позволяющих выделять необходимые фрагменты сигнала с высокой точностью.
• Функции измерений по времени и амплитуде, облегчающие количественную оценку сигналов.
• Упрощённые варианты подключения к внешним стендам и периферийному оборудованию.

Область применения

• Исследования в лабораторных условиях и прикладные измерения.
• Наладка и отладка электронных устройств и модулей.
• Контроль качества и техническое обслуживание оборудования.
• Использование на испытательных стендах и в учебных лабораториях.

Краткое описание цифрового запоминающего осциллографа WM 808Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
