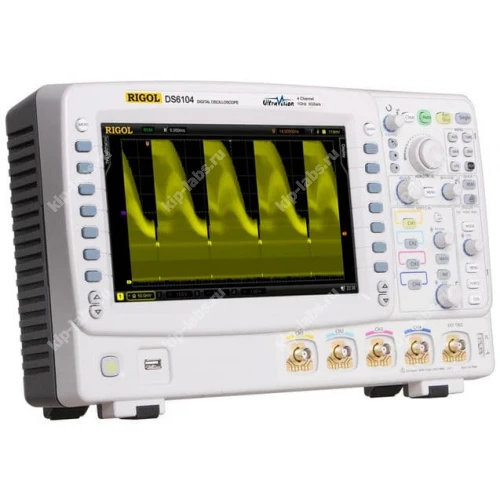

Осциллограф цифровой запоминающий RIGOL DS6102

Кратко о модели: Осциллограф цифровой запоминающий RIGOL DS6102

Осциллограф цифровой запоминающий RIGOL DS6102 предназначен для записи и первичного анализа электрических сигналов, при этом конструкция адаптирована под практические инженерные задачи, а производитель - RIGOL.

Устройство рассчитано на отладку и контроль электронных модулей. За счёт этого оно пригодно как для лабораторных измерений, так и для выездных работ; кроме того, прибор естественно вписывается в набор средств для испытаний категории осциллографы.

Осциллограф использует режим сегментированной памяти, что позволяет вычленять отдельные фрагменты сигнала в виде кадров для записи и последующего воспроизведения; объём памяти рассчитан на хранение до 180 тысяч кадров для детального анализа.

Прибор внесён в Госреестр СИ РФ под номером 54986-13. В 2018 году срок действия Официального Свидетельства был продлён до 2023 года, что подтверждает регистрационные данные.

RIGOL DS6102 оснащён развитой системой синхронизации с многообразием условий запуска и полным набором средств для декодирования последовательных шин, включая I2C, SPI, UART/RS-232, CAN, USB и FlexRay; благодаря этому анализ протоколов на уровне сигналов выполняется в единой среде.

На передней панели расположен USB-порт для подключения внешних накопителей, при этом на задней панели имеются два USB-порта для связи с компьютером или принтером. Дополнительно на задней панели находятся два входа/выхода опорного сигнала синхронизации, порт Ethernet и VGA-выход.

В комплект поставки входит специальное программное обеспечение для дистанционного управления прибором, что позволяет сохранять осциллограммы, выполнять их анализ и документирование результатов.

Осциллограф совместим с классом C стандарта LXI; при этом для отображения данных используется яркий цветной ЖК-дисплей с диагональю 10,1 дюймов (26 см) и разрешением WVGA (16:9, 800х480 точек, 14х8 делений).

Питание может осуществляться от сети переменного тока или от встроенной аккумуляторной батареи. Габаритные размеры составляют 400 х 255 х 124 мм, а масса не превышает 4 кг.

Ключевые особенности

• Цифровая запись сигналов с возможностью последующего просмотра и анализа;
• Инструменты для измерений и визуализации параметров сигналов, удобные при отладке;
• Поддержка функций захвата и сохранения данных для последующей обработки;
• Интерфейсы связи и расширения набора опций для работы с последовательными шинами;
• Компактная конструкция, приспособленная для использования на рабочем столе и в монтаже на стойку.

Где применяется

В научно-исследовательских лабораториях и сервисных центрах прибор используют для диагностики и настройки электронных модулей; при этом с его помощью можно оперативно локализовать и проанализировать отклонения в форме сигналов, что позволяет сократить время на устранение неполадок.

При ремонте и наладке промышленного оборудования осциллограф позволяет проверять как аналоговые, так и цифровые интерфейсы. В итоге специалисты получают единый инструмент для тестирования прототипов, контроля качества и подготовки персонала.

Устройство совместимо с опциональными пакетами декодирования последовательных шин (например, RS232/UART), что даёт возможность исследовать протоколы обмена на уровне сигналов; уместно применять дискретные режимы измерений и периодическую самокалибровку для поддержания требуемой точности.

Стандартная комплектация RIGOL DS6102:

1. Руководство по калибровке, гарантийный талон, краткая инструкция, упаковка
2. USB кабель
3. Сетевой шнур
4. ПО и руководство по эксплуатации на CD
5. RP5600 или RP3500 пассивный осциллографический пробник (2 или 4 шт в зависимости от модели)
6. Защитная крышка (на экран).

Дополнительная комплектация:

• USB-GPIB адаптер
• RP7150 активный пробник
• RP6150 пассивный пробник
• Литиевая батарея
• Комплект для монтажа в стойку
• Пакет по декодированию шин RS232/UART
• Пакет по декодированию шин I2C&SPI.

Функциональные возможности осциллографа RIGOL DS6102

• Инновационная технология Ultra Vision;
• Число аналоговых каналов: 2;
• Полоса пропускания 600МГц;
• Автоматическое определение пробника;
• Регулируемая яркость каналов (256 уровней);
• Автонастройка на сигнал;
• Расширенные возможности запуска с дополнительными возможностями по синхронизации и декодированию потока данных (I2C, SPI, RS-232-UART, USB, FlexRay и CAN);
• 22 автоматических измерений (включая статистическую обработку) + курсорные измерения;
• Режим записи и воспроизведения осциллограмм в режиме реального времени;
• Встроенная функция анализатора спектра на основе БПФ;
• Расширенные математические функции;
• Система фильтрации в реальном времени (ФНЧ, ФВЧ, режективный, полосовой);
• Поддержка флэш-накопителей и принтера PictBridge;
• Поддержка удаленного доступа к прибору;
• Встроенный помощник;
• Работа в течение 2-х часов в полевых условиях при использовании литиевой батареи (опция);
• Встроенная флэш-память 1 ГБ;

Серия цифровых осциллографов высшего класса RIGOL DS6102:

Основные технические характеристики осциллографов серии RIGOL DS6102:
