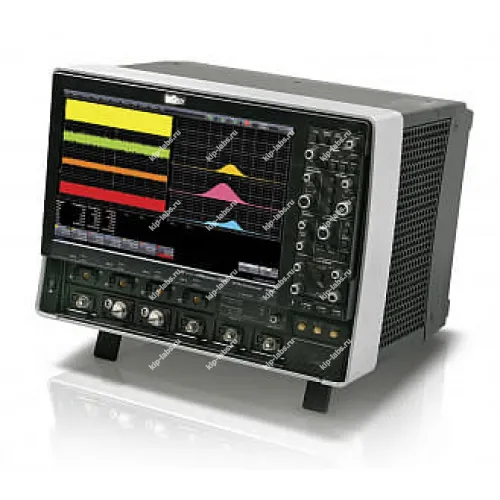

Осциллограф цифровой запоминающий WM 813Zi-B-R

Описание модели: Осциллограф цифровой запоминающий WM 813Zi-B-R

Прибор служит для записи и последующего анализа электрических сигналов в лабораторных и промышленных условиях; при этом конструкция рассчитана на длительную эксплуатацию и упрощает проведение измерений, производитель - Teledyne LeCroy.

Модель входит в класс осциллографы. Устройство оснащено типовыми интерфейсами для подключения и передачи данных, что позволяет при необходимости интегрировать его в уже используемые измерительные стенды.

Аппарат располагает средствами захвата, отображения и первичной обработки сигналов, что ускоряет анализ и отладку как экспериментальных, так и эксплуатационных задач. Также в приборе предусмотрены опции дискретности, самокалибровки и поддержка интерфейса RS-232C; такие возможности уместны в ряде прикладных сценариев.

Преимущества

• Надёжная запись сигналов с отображением на экране и базовой обработкой;
• Упрощённая интеграция в измерительные комплексы и стенды;
• Разнообразные способы управления устройством и передачи данных;
• Компактный корпус и эргономичное расположение органов управления.

Область применения

• Испытания и лабораторные исследования электронных схем;
• Разработка и отладка плат и модулей микроэлектроники;
• Сервисное обслуживание, наладка и ремонт аппаратуры;
• Также возможна эксплуатация в учебных и демонстрационных стендах.

Краткое описание цифрового запоминающего осциллографа WM 813Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
