- Производитель: МНИПИ
- Код товара: 12985
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
196 800₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: С1-176/1А

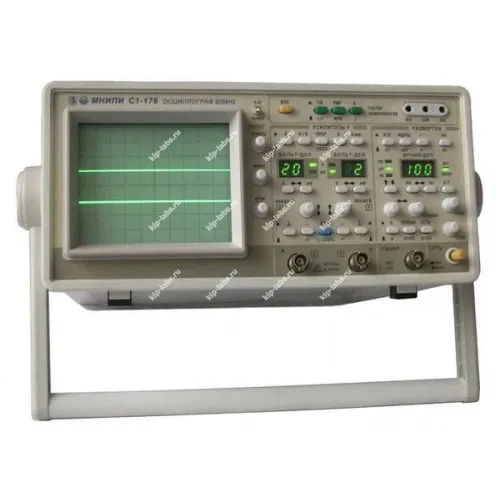

Кратко о модели: С1-176/1А - Осциллограф универсальный
С1-176/1А - аналоговый осциллограф, рассчитанный на анализ периодических электрических сигналов с визуальным отображением и измерением амплитудных и временных характеристик на ЭЛТ-экране в диапазоне частот 0-25 МГц, что позволяет также проверять параметры двух- и трехполюсников с использованием встроенного тестера компонентов. Прибор производится компанией МНИПИ, что упрощает поиск сопутствующей документации и запасных частей.
Устройство подходит для лабораторных и сервисных задач благодаря простоте индикации и набору режимов работы. За счёт этого оператор получает понятную картину сигнала в реальном времени. Нейтральное замечание: при подборе осциллографа обычно учитывают требуемую дискретизацию и наличие калибратора.
Ключевые особенности
- Жесткие условия эксплуатации (-10С...+40С)
- Полоса пропускания 0 - 25 МГц
- Универсальное питание
- Два канала
- Индикация коэффициентов отклонения и развертки на светодиодных матрицах
- Десятикратная растяжка развертки
- Калибратор 0,6 В, 1 кГц (± 1%)
- Режим X-Y
- Встроенный тестер компонентов
- Экран 80х100 мм
- Масса 6,8 кг
Где применяется
Осциллограф применяется при отладке и контроле электрических цепей, в ремонтных мастерских и учебных лабораториях, при диагностике амплитудно-временных характеристик сигналов; при этом встроенный тестер компонентов упрощает проверку двух- и трехполюсников. Для более подробного сопоставления с другими решениями см. раздел осциллографы.
Теxнические характеристики осциллографа С1-176/1A
| Параметр | Значения |
|---|---|
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 0 - 25 МГц |
| Коэффициенты отклонения | 2 мВ/дел - 20 В/дел (шаг1-2-5) |
| Погрешность установки | ±3 %, ±4 % с делителем 1:10 |
| Время нарастания ПХ | ? 7 нс |
| Входной импеданс | 1 МОм/25 пФ, (с делителем 1:10 10 МОм/23 пФ) |
| Входное напряжение: с открытым входом с закрытым входом с делителем 1:10 | 110 110 250 |
| Режимы по вертикали: канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б | |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 50 нсек/дел - 0,5 сек/дел, (шаг1-2-5) |
| Погрешность установки | ±3% , с растяжкой ±6% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешняя |
| Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 5 В |
| Режим X-Y: Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) | |
| Общие характеристики | |
| Размер экрана | 80x100 мм |
| Встроенный калибратор | "меандр" 1000 Гц, 0,6 В ±0,8% |
| Питание | 230 В ±10%, 50 Гц; =27 В |
| Потребляемая мощность | 90 В · А |
| Габаритные размеры (HxWxD) | 140x300x384 мм |
| Масса | 6,8 кг |
| Условия эксплуатации: Рабочая температура Влажность | -10С...+40С 90% при 25 С |
| Тестер компонентов | |
| B режиме тестера компонентов осциллограф обеспечивает наблюдение на экране ЭЛТ вольт-амперных характеристик (ВАХ) двухполюсников и трехполюсников. Диапазон наблюдаемых ВАХ ограничивается ромбом с диагоналями: | |
| по напряжению (ось Х), не менее | ± 12 В |
| по напряжению (ось Х), не менее | ± 12 мА |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 47731-11 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 25 |
