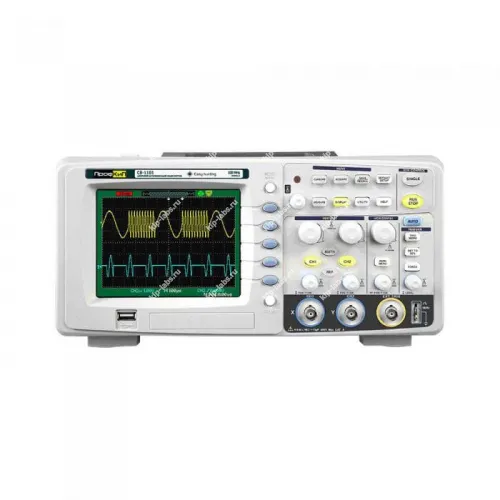

Описание модели: Осциллограф цифровой ПрофКИП С8-1101
Осциллограф цифровой ПрофКИП С8-1101 служит для визуализации и анализа электрических сигналов при отладке и диагностике электронных схем, при этом ПрофКИП выступает производителем этой серии.
Прибор регистрирует и визуализирует временные формы сигналов. Это позволяет оперативно оценивать параметры в реальном времени и использовать стандартное программное обеспечение; кроме того, устройство совместимо с другими измерительными приборами из раздела осциллографы.
Аппарат поддерживает дискретные режимы измерения и распространённые интерфейсы передачи данных, что позволяет сохранять результаты для последующего анализа и интегрировать прибор в лабораторные или сервисные стенды.
Осциллограф ПрофКИП С8-1101 предназначен для решения задач по наблюдению и анализу формы сигнала. Устройство обеспечивает работу с несинхронными сигналами, предоставляет разные варианты синхронизации, фильтрации и выполняет математическую обработку по нескольким алгоритмам.
Прибор оснащён несколькими автоматическими режимами измерений и цветным TFT-экраном, при этом он подключается к ПК через USB и содержит меню на русском языке с набором цветовых схем.
С8-1101 пригоден для измерений в цепях с высоким напряжением - например, в источниках питания, электродвигателях и преобразователях. При использовании дифференциальных пробников (приобретаются отдельно) достигается полная развязка; прибор применим как в домашней лаборатории, так и на производстве.
Преимущества
- Небольшие габариты упрощают установку прибора на рабочем столе или в переносной измерительной стойке.
- Понятное меню сокращает время настройки и облегчает интерпретацию кратковременных событий.
- Разнообразие режимов отображения и триггеров помогает выделять интересующие фрагменты сигналов для детального анализа.
- Варианты сохранения данных дают возможность фиксировать результаты измерений и экспортировать их во внешние системы.
Область применения
Прибор применяется в сервисном обслуживании и ремонте электронной техники, что позволяет оперативно выявлять неисправности в сигнальных цепях и проверять работу отдельных модулей.
Также С8-1101 используется при разработке и отладке электронных устройств. Инженеры фиксируют переходные процессы и анализируют помехи на разных стадиях проектирования.
Наличие интерфейсов USB и RS-232 упрощает интеграцию прибора в автоматизированные стенды, при этом обмен данными и сохранение результатов выполняются по стандартным протоколам.
Отличительные особенности осциллографа ПрофКИП С8-1101:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 100 МГц;
- Экран: 5,7 дюймов, цветной TFT (320х234) LCD;
- Максимальная частота дискретизации: 500 Мвыб /с;
- Эквивалентная частота дискретизации: 50 Гвыб /с;
- Глубина памяти: 32К;
- Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out;
Технические характеристики ПрофКИП С8-1101:
| Параметры | Значения | Полоса пропускания | 0 МГц … 100 МГц |
|---|---|---|---|
| Количество каналов | 2 + 1 внешний канал синхронизации | ||
| Максимальная частота дискретизации | 500Мвыб /с (1 канал) 250 Мвыб /с (2 канала) | ||
| Эквивалентная частота дискретизации | 50 Гвыб /с | ||
| Глубина памяти | 32 К | ||
| Время нарастания | < 3,5 нс | ||
| Входной импеданс | 1 МОм /13 пФ | ||
| Диапазон временной развертки | 2,5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел | ||
| Чувствительность по вертикали | 2 мВ /дел … 10 В /дел (шаг 1-2-5) | ||
| Разрешение по вертикали | 8 бит | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) | ||
| Режим синхронизации | фронт, длина импульса, ТВ-синхронизация, спад, поочередный | ||
| Математические операции | сложение, вычитание, умножение, деление, БПФ | ||
| Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный | ||
| Максимальное входное напряжение | 400 В | ||
| Сохранение | 2 опорных маски, 20 профилей настроек, 20 осциллограмм | ||
| Внешние накопители данных | изображение, данные, осциллограмма, настройки | ||
| Язык | русский + 11 дополнительных | ||
| Программное обеспечение | дистанционное управление, извлечение данных и анализ формы волны | ||
| Общие данные | |||
| Экран | 5,7 дюймов, цветной TFT (320х234) LCD | ||
| Интерфейс | USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL) | ||
| Питание | 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА | ||
| Габаритные размеры | 305 х 133 х 154 мм | ||
| Вес | 2,3 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-1101 | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | USB кабель | 1 - шт. |
| 4 | CD c ПО | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-1101: | ||
| 1 | BNC коаксиальный кабель; | 1 - шт. |
| 2 | RS-232 кабель; | 1 - шт. |
| 3 | USB-GPIB адаптер; | 1 - шт. |
| 4 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
