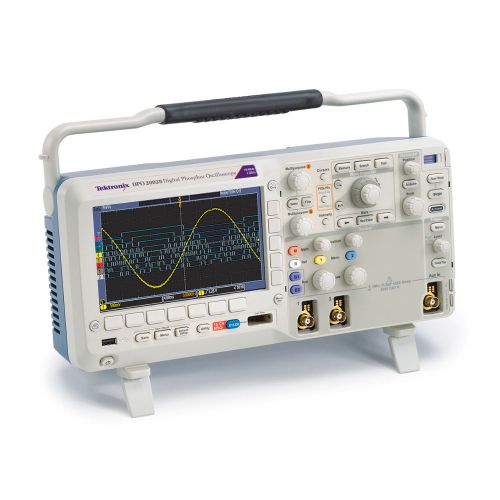

DPO2022B Осциллограф цифровой

Назначение и принцип: DPO2022B Осциллограф цифровой

Модель DPO2022B - это цифровой осциллограф, предназначенный для регистрации и анализа временных форм электрических сигналов. Устройство создано компанией Tektronix, что делает его применимым в типичных лабораторных и сервисных помещениях.

В процессе эксплуатации прибор выполняет захват сигналов, их визуализацию и базовую обработку, что позволяет сократить время на подготовку результатов благодаря набору стандартных режимов триггеринга и отображения; дополнительно удобство работы повышается за счёт унифицированных средств управления. Также стоит отметить уместность подключения к общим видам измерительной техники, например к осциллографам в составе тестовых систем.

Для калибровки доступны встроенные процедуры самотестирования. При этом опция локальной самокалибровки снижает потребность во внешнем сервисе.

Функциональные опции

• Регистрация и отображение временных форм с возможностью выполнения базовой постобработки и последующих измерений по амплитуде и времени.
• Разнообразие триггерных режимов, позволяющее исключать ненужные события и выделять интересующие сегменты сигнала.
• Настройка параметров захвата и масштабирования для подстройки под различные уровни и частоты входных сигналов.
• Средства ввода/вывода данных для включения в тестовые стенды и автоматизированные системы.

Сферы использования

На практике DPO2022B применяют в исследовательских и испытательных лабораториях, при отладке электронной аппаратуры и в учебном процессе; при этом прибор используется для контроля сигналов в статических режимах и в условиях динамических изменений.

Комплектация осциллографа DPO2022B

• Осциллограф TPS2012B
• Пассивный пробник
• Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD
• OpenChoice ® Desktop Software
• Шнур питания

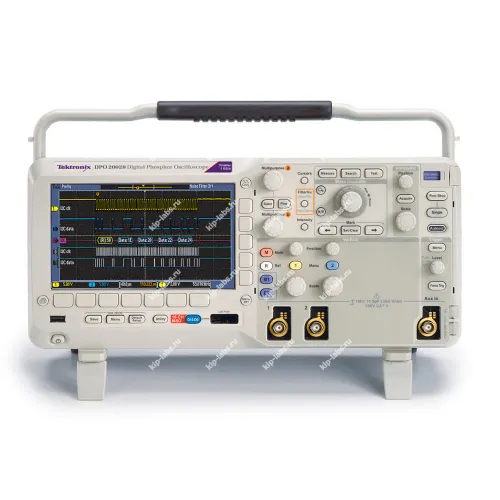

Описание осциллографа DPO2022B

Модель Tektronix DPO2022B обеспечивает проверку узлов разрабатываемого оборудования по осциллограммам, получаемым с 2 аналоговых каналов, 16 цифровых линий и 2 шин. Такая конфигурация даёт возможность наблюдать и сопоставлять поведение разных типов сигналов одновременно.

Дисплей с цифровым люминофором в паре с 125 комбинациями запуска ускоряет обнаружение аномалий. Панель управления Wave Inspector служит для оперативного просмотра записи длиной 1 млн точек; с её помощью удобно уменьшать масштаб, помечать интересующие фрагменты и переходить между метками.

Серия MSO / DPO2000B включает набор функций, направленных на сокращение времени отладки на всех этапах. Это охватывает быстрый захват необычных событий, поиск нужного эпизода в записи и последующий анализ характеристик и поведения проверяемого устройства.

Отличитеьные особенности осциллографа DPO2022B

• 16 цифровых каналов
• Длина записи 1 млн. отсчетов по всем каналам
• Максимальная скорость захвата 5000 осциллограмм в секунду
• Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
• Панель управления Wave Inspector облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале

Теxнические xарактеристики осциллографа DPO2022B
