Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Тетрон
- Код товара: 12396
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
45 800₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 103370

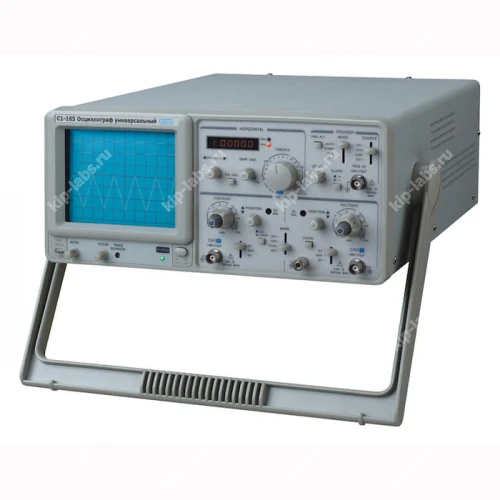

Кратко о модели: Осциллограф универсальный С1-165 (20 МГц)
С1-165 - осциллограф с двумя каналами и полосой пропускания 20 МГц, при этом прибор рассчитан на точную регистрацию временных форм сигналов. Разработчик - Тетрон, и модель естественно относится к разделу осциллографы.
На передней панели расположен встроенный частотомер с цифровым табло. Уместно учитывать дискретность сигналов при их последующей обработке.
Ключевые особенности
Двухкановая схема совместно с полосой 20 МГц формируют основу рабочих возможностей, что позволяет одновременно анализировать и сопоставлять сигналы.
- Двухкановый вход для одновременной съёмки двух сигналов
- Полоса пропускания 20 МГц
- Повышенная чувствительность и наличие ТВ-синхронизации
- Встроенный частотомер с цифровым табло на фронтальной панели
Где применяется
Прибор используют в учебных лабораториях, на стендах сервисного обслуживания и в производственном контроле. За счёт этого модель удобна там, где требуется оперативный анализ формы и частоты сигнала.
При интеграции в автоматизированные комплексы иногда необходимы стандартные интерфейсы, например RS-232C; такие моменты стоит учитывать при проектировании стенда.
Комплект поставки:
- Осциллограф 1 шт
- Шнур сетевой 1 шт
- Пробник-делитель 2 шт
- Руководство по эксплуатации 1 шт
Технические характеристки:
| Характеристики | Значения |
|---|---|
| Число каналов |
2 |
| Полоса пропускания |
(0 … 20) МГц |
| Вертикальное отклонение |
|
| Режимы работы |
наблюдение сигналов по каналам 1 и 2; суммы сигналов каналов 1 и 2; каналов поочередно и прерывисто; инвертирование сигнала в канале 2; просмотр телевизионного сигнала. |
| Коэффициент отклонения |
1 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| с делителем 1:10 |
10 мВ/дел … 50 В/дел |
| основная погрешность |
±3% |
| плавная регулировка коэффициента отклонения 2,5 раза |
|
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе |
300 В |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе |
300 В |
| Входное активное сопротивление |
1 МОм |
| с делителем 1:10 |
10 МОм |
| Входная емкость |
25 пФ |
| с делителем 1:10 |
20 пФ |
| Коэффициент развязки между каналами |
|
| в диапазоне частот до 7 МГц |
10 000 |
| в диапазоне частот до 20 МГц |
5 000 |
| Горизонтальное отклонение |
|
| Коэффициент развертки |
0,2 мкс/дел … 200 мкс/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| увеличение коэффициента развертки от калиброванного значения |
2,5 раза (плавно) |
| основная погрешность |
±3% |
| погрешность при использовании растяжки |
±5% |
| Растяжка развертки |
10 раз |
| Режим работы развертки |
автоколебательный, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска. |
| Синхронизация | |
| Виды синхронизации |
сигналом канала 1, сигналом канала 2, от сети, от внешнего источника. |
| Диапазон частот |
20 Гц … 20 МГц |
| Амплитуда внешней синхронизации |
(0,2 … 10) В |
| Нестабильность синхронизации |
0,1 дел |
| Общие характеристики | |
| Встроенный калибратор выдает импульсы прямоугольной формы (меандр) |
|
| амплитуда |
2 В |
| погрешность |
±2% |
| частота |
1 кГц |
| погрешность |
±2% |
| Размер экрана ЭЛТ |
80×100 мм (8×10 делений) |
| Ширина линии луча |
0,8 мм |
| Электропитание | |
| от сети переменного тока |
220 В, 50 (60) Гц |
| потребляемая мощность |
55 В-А |
| Условия эксплуатации |
|
| температура окружающей среды |
(+5 … +40)oС |
| относительная влажность при температуре +25oС |
85% |
| Время непрерывной работы в рабочих условиях |
8 ч |
| Габаритные размеры 3 |
60 × 145 × 440 мм |
| Масса |
7,2 кг (в упаковке 8,8 кг) |
| Дополнительные функции |
|
| Частотомер |
|
| Диапазон частот |
20 Гц … 20 МГц |
| Пределы допускаемого значения погрешности |
|
| в диапазоне частот от 20 Гц до 1 кГц |
±1,0 Гц |
| в диапазоне частот от 1 кГц до 20 МГц |
±0,1% |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Тетрон |
| Страна производитель | Россия |
