Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-6142H

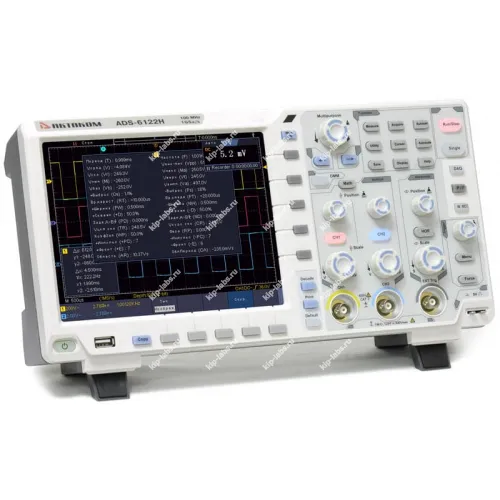

Назначение и принцип: ADS-6142H (14 бит) - осциллограф цифровой
Прибор ADS-6142H (14 бит) предназначен для детального контроля временных форм и анализа сигналов в лабораторных условиях и при полевых работах, при этом наличие контактов с производителем Актаком упрощает доступ к сопутствующей документации и комплектующим.
Устройство осуществляет оцифровку входных каналов с разрешением 14 бит, что повышает точность регистрации формы сигнала; пользователь может задавать параметры временной и частотной развертки, и при необходимости сравнивать результаты с аналогичными решениями в разделе осциллографы.
Функциональные опции
Прибор включает несколько рабочих режимов и встроенные инструменты обработки сигналов, тем самым упрощая переключение между наблюдением и сохранением измеренных данных в процессе выполнения задач.
- несколько режимов формирования триггеров
- регистрация и хранение кадров измерений
- встроенные средства измерения временных и амплитудных характеристик
- экспорт данных для последующего анализа
При эксплуатации важна дискретность записи. Возможность самоконтроля параметров упрощает повторяемость получаемых результатов.
Дискретность и опции самоконтроля обычно рассматривают при оценке измерительной техники.
Сферы использования
ADS-6142H находят применение в исследовательских лабораториях, при наладке промышленных электронных модулей и в сервисных центрах; на практике прибор используют для верификации схем, оценки переходных процессов и тестирования прототипов.
При калибровке следует учитывать дискретность выборки. Это уменьшает расхождения при сопоставлении результатов между отдельными измерениями.
Обзор серии цифровых осциллографов АКТАКОМ ADS-6ххх
Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляет собой комплексные приборы, обладающие расширенным набором функций, существенными техническими параметрами и конкурентоспособной стоимостью.
Возможности расширения серии АКТАКОМ ADS-6ххх
Возможность нарастить функционал доступна при предварительном заказе. За счёт этого в одном корпусе могут сочетаться несколько устройств, в том числе цифровой осциллограф, анализатор протоколов, цифровой мультиметр и универсальный генератор сигналов.
Кроме того, для моделей ADS-6xxx предусмотрена опция установки сенсорного дисплея и VGA-выхода, добавления удалённой связи с ПК по WiFi, организации батарейного питания и расширенной системы запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 100 МГц (8/12 бит) 25 МГц (14 бит) | ||
| Количество каналов | 2 + внешний запуск | ||
| Скорость захвата осциллограмм | 75 000 осц/сек | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Максимальная дискретизация (реальное время) | 1 канал включен: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) 2 канала включено: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ | ||
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | ||
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | Интерполяция | sin (x)/x | |
| Глубина записи | 40 М точек | ||
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит) | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс) | ||
| Погрешность времени выборки и времени задержки | ±1 ppm | ||
| Параметры вертикальной системы | АЦП | 8, 12 и 14 бит | |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) | ||
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤3,5 нс (типичное) 8 бит, 12 бит | ||
| Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит ) ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 бит) не нормируется (в режиме 14 бит) | ||
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0,05 дел) для ΔV | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто | |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count | ||
| Математические операции | +, -, *, /, БПФ (6 окон) | ||
| Сохранение во внутреннюю память | 100 осциллограмм | ||
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | ||
| Частотомер | Диапазон | 2 Гц - полный диапазон | |
| Разрядность | 6 цифр | ||
| Тип запуска | Фронт, однократный запуск | ||
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) | ||
| Параметр | Значение | ||
| СИСТЕМА ЗАПУСКА | |||
| Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция) | ||
| Режим запуска | Авто, обычный, однократный | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Диапазон уровня запуска | ±5 делений от центра экрана (внутр. запуск) ±2 В (EXT) ±10 В (EXT/5) | ||
| Чувствительность уровня запуска | ±0.3 деления (внутр. запуск) ±(10 мВ + 6% уст.значения) (EXT) ±(50 мВ + 6% уст.значения) (EXT/5) | ||
| Запуск по фронту | нарастающий, спадающий | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 30 нс ~ 10 с | ||
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, = | |
| диапазон установок | 30 нс ~ 10 с | ||
| Запуск по окну | Фронт | нарастающий, спадающий | |
| Позиция запуска | Вход, выход, время | ||
| Ширина окна | 30 нс ~ 10 с | ||
| Запуск по N фронту | Тип фронта | нарастающий, спадающий | |
| Время | 30 нс ~ 10 с | ||
| Номер фронта | 1 ~ 128 | ||
| Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, = | |
| Условие запуска | 30 нс ~ 10 с | ||
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM | |
| Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM | ||
| Запуск по логическому шаблону | Условие | AND, OR, XNOR, XOR | |
| Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | ||
| Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | ||
| Запуск по истечению времени (TimeOut) | Фронт | нарастающий, спадающий | |
| Установка времени | 30 нс ~ 10 с | ||
| RS-232 запуск (опция) | Полярность | положительная, инвентированая | |
| Условие запуска | Start, Error, Check Error, Data | ||
| Скорость | стандартная, пользовательская (0 - 10000000) | ||
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | ||
| I²C запуск (опция) | Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data | |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||
| Диапазон | 0 - 127, 0 - 255, 0 - 1023 | ||
| Длина | 1 ~ 5 байт | ||
| SPI запуск (опция) | Условие | TimeOut | |
| Значение удержания | 30 нс ~ 10 нс | ||
| Разрядность | 4 бит ~ 32 бит | ||
| Установка | H, L, X | ||
| Параметр | Значение | ||
| ДИСПЛЕЙ | |||
| Тип дисплея | диагональ 8” , ЖК, TFT матрица | ||
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек | ||
| Количество цветов | 65536 цветов | ||
| Сенсорный дисплей | опция | ||
| IPS дисплей | опция (1024 х 768 точек) | ||
| ВЫХОД ДЛЯ КОМПЕНСАЦИИ ПРОБНИКА | |||
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1 MΩ. | ||
| Частота (типичное) | Меандр 1 кГц | ||
| ИНТЕРФЕЙС | |||
| Для связи с ПК | USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail) | ||
| Сохранение | USB (форматы файлов *.bmp и *.bin) | ||
| Видеовыход (опция) | VGA | ||
| WiFi | опция | ||
| ПИТАНИЕ | |||
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | ||
| Потребляемая мощность | <24 Вт | ||
| предохранитель | 2 A, T тип, 250 В | ||
| Батарейное питание (опция) | 3,7 В ; 13200 мАч | ||
| МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ | |||
| Габаритные размеры | 340 мм × 177 мм × 90 мм (Д*В*Г) | ||
| Вес | Около 2.6 кг | ||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ADS-6142H | 1 |
| 2 | Осциллографические щупы с переключателем 1X/10X | 2 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
| 5 | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6 | Комплект для подстройки пробников | 1 |
| 7 | Измерительные щупы для мультиметра (только для моделей с заказанной опцией ADS-6000DMM) | 2 |
| 8 | Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM) | 1 |
| 9 | Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68969-17 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
