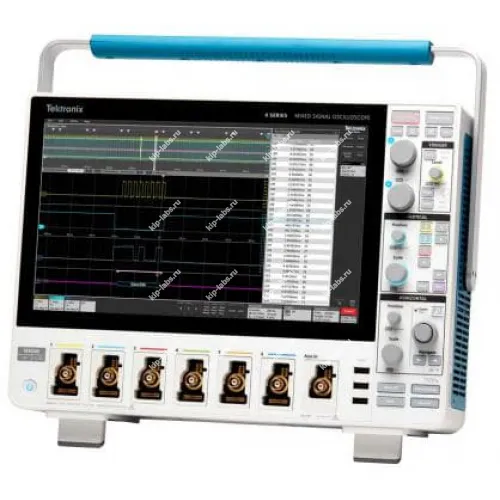

MSO46 4-BW-200 Осциллограф смешанных сигналов

Кратко о модели: MSO46 4-BW-200 Осциллограф смешанных сигналов

MSO46 4-BW-200 - осциллограф смешанных сигналов от Tektronix, созданный для одновременного исследования аналоговых и цифровых каналов; при этом прибор применяют при тестировании и отладке электронных схем.

Аппарат сочетает в себе функции осциллографа и логического анализатора, что позволяет выполнять комплексную проверку сигналов; подробные сведения о приборах этого класса доступны в разделе осциллографы.

Материал изложен в нейтральном техническом стиле, поэтому его уместно использовать при подготовке эксплуатационной документации и процедур испытаний.

Ключевые особенности

• Синхронный захват аналоговых и цифровых сигналов с возможностью их совместного анализа.
• Набор средств для задания триггеров и детального изучения фронтов сигналов.
• Встроенные инструменты для измерений и выполнения математической обработки данных в реальном времени.
• Возможность экспорта результатов и интеграции с внешними системами для последующего анализа.

Где применяется

Устройство применяется при разработке печатных плат и при отладке встроенных систем; благодаря этому оно востребовано в инженерных подразделениях и испытательных лабораториях.

Такие решения уместно применять в случаях, когда важна дискретность настройки и возможность самопроверки параметров.

Комплектация осциллографа MSO46 4-BW-200

• Цифровой осциллограф смешанных сигналов MSO46 4-BW-200

Конструктивные и эксплуатационные особенности MSO46 4-BW-200

Прибор Серии 4 отличается наибольшим числом каналов и крупным экраном в своём классе; он разработан специально для настольных измерений и включает набор характерных функций и параметров.

Интерфейс с сенсорным управлением обеспечивает простоту эксплуатации и надёжность работы устройства.

Модели 4-й серии повышают наглядность сложных систем, предлагая четырех- и шестиканальные исполнения с 13,3-дюймовым дисплеем высокой четкости (1920 x 1080). В заданиях, таких как встроенные системы, трехфазная силовая электроника, автомобильная электроника, проектирование источников питания и преобразователи постоянного тока, часто требуется наблюдение более четырёх аналоговых сигналов для верификации характеристик и для поиска системных неисправностей.

Серия MSO4 задаёт новые ориентиры для осциллографов смешанных сигналов за счёт технологии FlexChannel, которая позволяет каждому входу функционировать как отдельный аналоговый канал, как набор из восьми цифровых логических линий при использовании логического пробника TLP058, либо как совмещённое аналоговое и цифровое представление с независимыми элементами управления обнаружением для каждой области. Таким образом достигается высокая гибкость настройки.

С конфигурацией, включающей шесть входов FlexChannel, прибор можно сконфигурировать для отображения шести аналоговых и 0 цифровых каналов; также доступны варианты 5 аналоговых + 8 цифровых, 4 аналоговых + 16 цифровых, 3 аналоговых + 24 цифровых и т.д. Конфигурацию легко менять в любое время путём подключения или снятия логических пробников TLP058, что позволяет иметь необходимое количество цифровых каналов.

Уникальные функции MSO46 4-BW-200

• Навигация по каналам с помощью жестов перелистывания;
• Масштабирование для улучшения обзора сигналов;
• Перетаскиваемые маркеры и интерактивные измерения.

Технические характеристики осциллографа MSO46 4-BW-200
