- Производитель: ПрофКИП
- Код товара: 12575
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
48 600₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-156М

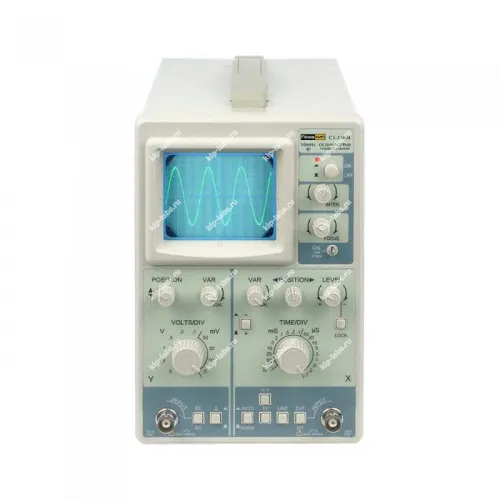

Кратко о модели: Осциллограф универсальный ПрофКИП С1-156М
Прибор С1-156М производителя ПрофКИП представляет собой универсальный осциллограф, рассчитанный на типовые лабораторные и сервисные задачи; он оснащён базовым набором средств для отображения форм сигналов и их первичного анализа.
Модель входит в перечень осциллографы. Применяется при контроле, диагностике и наладке электронных схем.
В ряде случаев критична дискретность настроек и наличие опции самокалибровки, что повышает точность при выполнении измерений. Таким образом удобство подключения к внешним системам по стандартным интерфейсам, например RS-232C, может иметь практическое значение; такие возможности часто оказываются полезными при интеграции с диагностическим оборудованием.
Ключевые особенности
- Модель выполнена в универсальном корпусе и рассчитана на стандартные измерительные задачи;
- Предоставлен комплект инструментов для вывода временных диаграмм и первичной оценки сигналов;
- Управление организовано так, чтобы обеспечить быструю настройку и мгновенный доступ к ключевым функциям;
- Наличие типовых интерфейсов обеспечивает подключение периферии и внешних приборов;
- Благодаря простоте эксплуатации и обслуживания прибор пригоден для использования в полевых и лабораторных условиях.
Где применяется
- Для диагностики и отладки электронных плат и модулей;
- Для проверки работоспособности аналоговых и цифровых узлов в сервисных центрах;
- Для контроля сигналов во время наладочных и монтажных операций;
- В учебных лабораториях при изучении базовых приёмов осциллографического анализа.
Описание осциллографа универсального ПрофКИП С1-156М:
Осциллограф универсальный ПрофКИП С1-156М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Осциллограф ПрофКИП С1-156М рекомендован для использования в образовательных учреждениях.
Отличительные особенности осциллографа ПрофКИП С1-156М:
- Количество каналов: 1;
- Полоса пропускания: 0 МГц … 10 МГц;
- ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм);
- Чувствительность: 5 мВ /дел;
- ТВ-синхронизация, режим X-Y;
- Простота в эксплуатации;
- Высокая стабильность;
Технические характеристики ПрофКИП С1-156М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | круглая, 3 дюйма |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
| Ускоряющее напряжение | 1,3 кВ |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
| Полоса пропускания (-3 дБ) | 0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Входной импеданс | 1 МОм ±3% /30 пФ ±5 пФ |
| Регулировка коэффициента | 2,5:1 |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,1 мкс /дел … 0,1 с/дел ±3% |
| Регулировка коэффициента | 2,5:1 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
| Источник синхронизации | внутренний (INT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность | 1 дел (INT) 0,3 В (EXT) 2 дел (TV) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 160 В |
| Режим X-Y | |
| Чувствительность | 0,5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
| Частотный диапазон (-3 дБ) | 0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
| Сдвиг фазы | ≤ 3° (50 кГц) |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц ±2% |
| Выходное напряжение | 0,5 Впик-пик ±2% |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц |
| Габаритные размеры | 140 х 196 х 225 мм |
| Вес | 3 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-156М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49645-12 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
