Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-139М

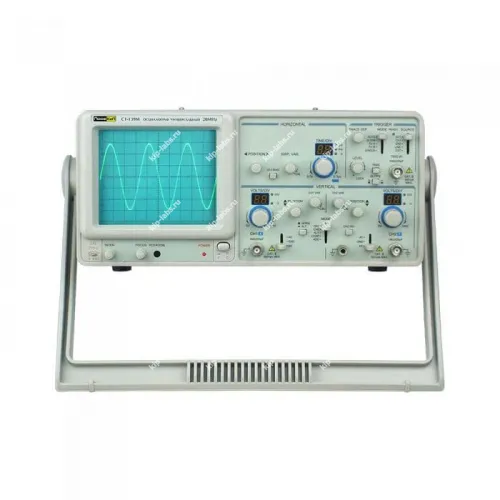

Описание модели: Осциллограф универсальный ПрофКИП С1-139М
Прибор ПрофКИП С1-139М разработан для выполнения разнообразных измерительных задач в лабораториях и сервисных мастерских. Он характеризуется компактными габаритами и удобным пользовательским интерфейсом.
Аппарат служит для регистрации и отображения сигналов различной формы и частоты, что позволяет применять его при наладке электронных схем и анализе работы устройств. Также см. раздел осциллографы.
Вопросы дискретности измерений и необходимости самокалибровки решают в контексте конкретной задачи; при этом это позволяет корректно подобрать методики и параметры настройки. При необходимости уточняют требования к интерфейсу обмена данными, например RS-232C.
Преимущества
- адаптируемая конструкция, пригодная для лабораторных и выездных работ
- компактные габариты и эргономичный интерфейс управления
- возможность визуализации сигналов с различной формой и частотным диапазоном
- удобство при выполнении наладки и диагностических процедур
- устойчивое отображение траекторий и простота настройки
Область применения
- испытания в лабораторных условиях
- сервисное и ремонтное обслуживание электронной аппаратуры
- производственный контроль и наладка оборудования
- учебные лаборатории и практические занятия
- разработка и тестирование электронных устройств и схем
Описание осциллографа универсального ПрофКИП С1-139М:
Осциллограф универсальный ПрофКИП С1-139М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ.
Осциллограф ПрофКИП С1-139М применяется при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Также ПрофКИП С1-139М может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Отличительные особенности осциллографа ПрофКИП С1-139М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- Технология поверхностного монтажа;
- ТВ-синхронизация;
- ALT функция запуска;
- Выходной сигнал: ось Z, канал 1 (CH1);
- Масштабирование развертки: х 10;
Технические характеристики ПрофКИП С1-139М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Интенсивность и фокусировка | непрерывно регулируемые на передней панели |
| Ротация луча | регулируется на передней панели |
| Канал вертикального отклонения | |
| Чувствительность | 1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5) |
| Регулировка коэффициента | ≥ 2,5:1 |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Время нарастания | ≤ 17,5 нс |
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел (19 диапазонов, шаг 1-2-5) |
| Точность | ±3% ±5% при масштабировании |
| Регулировка коэффициента | ≥ 2,5:1 |
| Масштабирование развертки | х 10 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц …2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 0,2 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 0,8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 300 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 20 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
| Частотный диапазон Х-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Ось Z | |
| Чувствительность | 5 Впик-пик |
| Полярность | отрицательная |
| Входной импеданс | 47 кОм |
| Используемый частотный диапазон | ~ 2 МГц |
| Максимальное входное напряжение | 30 В при 1 кГц |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
| Общие данные | |
| Питание | 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц |
| Габаритные размеры | 316 х 132 х 410 мм |
| Вес | 7,8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-139М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
