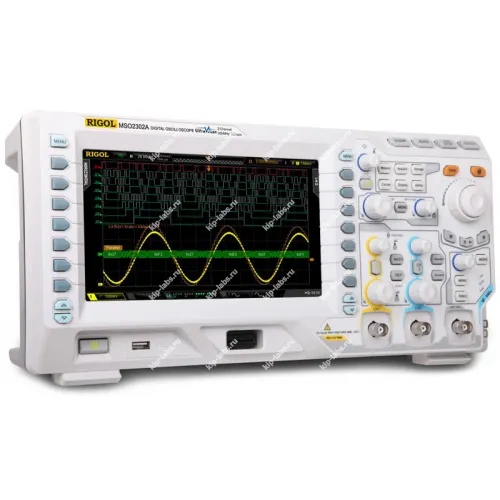

Осциллограф смешанных сигналов цифровой RIGOL MSO2202A

Кратко о модели: Осциллограф смешанных сигналов цифровой RIGOL MSO2202A

Прибор служит для регистрации и демонстрации временных форм электрических сигналов. Производителем модели является RIGOL.

Принадлежит к классу осциллографы, что позволяет применять его при тестировании электронных узлов и проверке работоспособности модулей.

Ключевые особенности

• Поддерживает одновременную работу с аналоговыми и цифровыми каналами, при этом возможна синхронизация анализа логических сигналов и аналоговых линий.
• Набор средств отображения временных форм и расширенные триггерные режимы, что облегчает обнаружение редких или нестабильных событий.
• Встроенные инструменты для базового анализа с последующей обработкой; при этом интерфейс рассчитан на решение инженерных задач.
• Компактный корпус и стандартные интерфейсные разъёмы, что обеспечивает простоту установки в лабораторную стойку.

Где применяется

Эту модель применяют в исследовательских лабораториях и ремонтных мастерских. При необходимости возможна интеграция с автоматизированными тестовыми стендами и системами сбора данных.

Наличие цифровых интерфейсов облегчает подключение прибора к внешним системам и автоматике.

Описание двухканального цифрового осциллографа смешанных сигналов RIGOL MSO2202A

Модель RIGOL MSO2202A - это двухканальный цифровой осциллограф смешанных сигналов, представляющий собой эволюцию и значительную доработку приборов семейства RIGOL DS2000. При этом для вывода формы сигнала применяется технология UltraVision, которая ранее использовалась в старших сериях DS4000 и DS6000.

Устройство предлагает улучшенные параметры, расширенные режимы запуска и обширный набор средств для анализа сигналов.

MSO2202A имеет полосу пропускания 200 МГц и пик реального времени частоты дискретизации 2 Гвыб/c. Прибор оснащён 2 аналоговыми каналами.

Такая конфигурация делает осциллограф уместным в задачах как отладки, так и контроллинга серийных изделий.

Функциональные возможности осциллографа RIGOL MSO2202A:

• Полоса пропускания 200 МГц;
• Максимальная частота дискретизации в режиме реального времени: 2 Гвыб/c;
• Количество каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?);
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М, вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN;
• Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;

• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;
