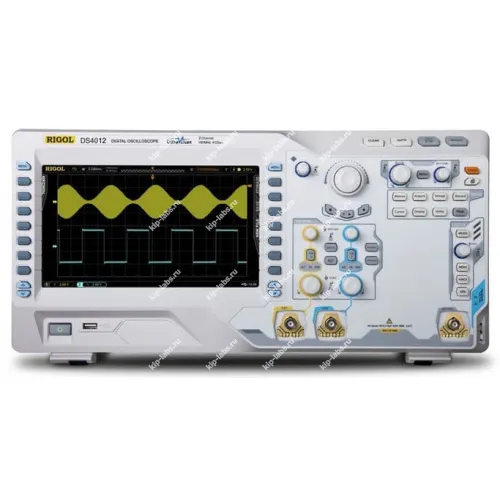

Осциллограф цифровой запоминающий RIGOL DS4012

Кратко о модели: Осциллограф цифровой запоминающий RIGOL DS4012

Аппарат, выпускаемый компанией RIGOL, предназначен для записи временных форм электрических сигналов, при этом сохранённые серии данных можно затем исследовать для определения динамики параметров.

Прибор используется для отображения форм сигналов и оценки их временных характеристик. За счёт набора базовых средств анализа он удобен при отладке электронных схем и проверке работоспособности систем; его применяют как в лабораторных стендах, так и в полевых условиях, и его относят к осциллографам.

Дискретность выборки и опции самокалибровки полезны при длительных или повторяющихся измерениях, при этом для передачи и архивации результатов часто используют стандартные интерфейсы, например RS-232C. Нейтрально: поддержка дискретности выборки и самокалибровки повышает удобство эксплуатации в ряде типичных задач.

Ключевые особенности

• Функция записи и хранения временных рядов сигналов для последующего детального анализа.
• Набор измерительных инструментов для оценки временных интервалов и амплитуд, что облегчает проверку форм сигналов.
• Понятная индикация показаний и элементы масштабирования для управления отображением осциллограмм.
• Возможность экспорта данных для дальнейшей обработки на внешнем ПК.

Где применяется

• Отладка и тестирование электронных плат в мастерских и сервисных центрах.
• Лабораторные исследования и учебный практикум по электронике и радиотехнике.
• Контроль качества и диагностика на производственных линиях и при наладке оборудования.
• Полевые измерения и сервисное обслуживание электронных систем.

Описание осциллографа цифрового двухканального запоминающего RIGOL DS4012:

Модель 2-х канального цифрового высокопроизводительного осциллографа RIGOL DS4012 имеет полосу пропускания 100 МГц и обеспечивает максимальную частоту дискретизации 4 ГВыб/сек; в приборе предусмотрена встроенная память до 140М точек, чувствительность варьируется от 1 мВ/дел до 10 В/дел, а разрешающая способность составляет 12 бит. Прибор оснащён расширенной системой синхронизации, опцией декодирования и анализа последовательных шин, а также встроенными интерфейсами USB-host, USB-device, LAN, VGA, 10МГц ввод/вывод и дополнительными выводами; дисплей - цветной ЖК с диагональю 23 см и разрешением 800х480 точек.

Цифровой осциллограф RIGOL DS4012 внесён в Госреестр СИ РФ за № 54988-13; в 2018 году срок официальной сертификации и действие Официального Свидетельства продлены до 17.06.2023. Таким образом, прибор поставляется с набором функций, позволяющим проводить расширенный анализ сигналов в стандартной комплектации.

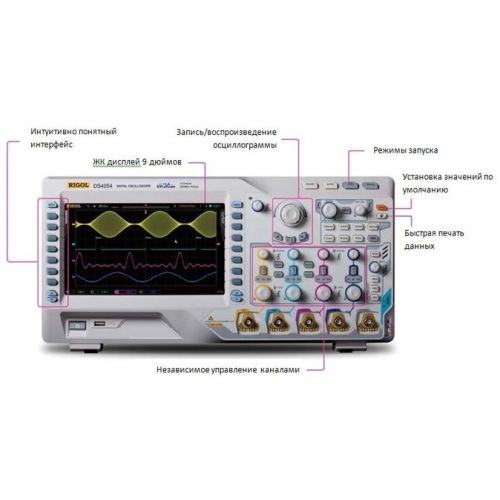

Функциональные возможности осциллографа RIGOL DS4012:

• 2 входых аналоговых канала;
• Полоса пропускания 100 МГц;
• 4 ГВыб/сек максимальная частота дискретизации и 110000 осциллограмм/сек максимальная скорость захвата осциллограмм;
• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• глубина записи до 140 миллионов точек;
• высокая производительность при обработке сигналов;
• расширенная синхронизация;
• возможность декодирования и анализа последовательных шин данных;
• 9 дюймовый (22,9 см) ЖК экран(800*480) 160000 цветов;
• высокая чувствительность 1мВ / дел;
• низкий уровень шума;
• автоматическое определение пробников;
• возможность автоматической настройки осциллографа;
• расширенная система запуска прибора;
• возможность анализа последовательных и параллельных шин (опционально);
• 22 автоматических измерения + функция статистических измерений;
• возможность записи осциллограмм в режиме реального времени, воспроизведение записанных осциллограмм, открытие осциллограмм и анализ записанных сигналов;
• высокоточная задержка сигнала;
• встроенный анализатор спектра на основе БПФ;
• тестирование по принципу "Годен/Не годен";
• большой набор математических операций, проводимых с сигналами;
• поддержка устройств USB и возможность прямой печати изображений;
• стандартные разъемы и интерфейсы: 2хUSB HOST, USB DEVICE, LAN, VGA output, 10МГц ввод/выход, вспомогательные выводы (trigger output, quick edge, pass/fail, calibration, GND);
• соответствие стандарту LXI-C. Возможность создания измерительной системы;
• поддержка удаленной работы с прибором;
• возможность измерения параметров нажатием одной кнопки;

Основные технические характеристики RIGOL DS4012:
