Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12593
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
117 720₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-117М

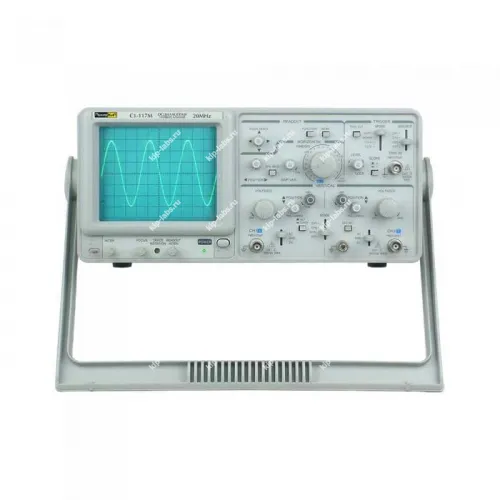

Описание модели: Осциллограф универсальный ПрофКИП С1-117М
Аппарат С1-117М от ПрофКИП используется для регистрации и анализа временных форм электрических сигналов в лабораторных и полевых условиях, при этом он пригоден для сервисных проверок и наладки аппаратуры. Кроме того его применение естественно в решениях категории осциллографы.
Прибор реализует стандартные режимы измерений и сохраняет снятые осциллограммы. Также предусмотрена возможность подключения к внешним интерфейсам и выполнения самокалибровки.
Дискретные режимы регистрации и опции самоконтроля присутствуют в наборе функций. При необходимости они упрощают проверочные операции.
Преимущества
- настройка входов и режимов обеспечивает выполнение разнообразных измерительных задач;
- интуитивный интерфейс управления и функции сохранения данных упрощают проведение серийных испытаний;
- компактный форм‑фактор допускает мобильное применение при выездных работах;
- предусмотрена поддержка дискретных режимов записи и опций самоконтроля параметров.
Область применения
- лабораторные исследования и опытно‑конструкторские работы;
- ремонтные и наладочные службы для проверки узлов и плат;
- учебные заведения для отработки практических навыков по электронике;
- контрольные и диагностические процедуры на производственных линиях.
Техническое описание осциллографа ПрофКИП С1-117М:
Осциллограф ПрофКИП С1-117М предназначен для исследования формы и измерения амплитудно‑временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц, при этом прибор оснащён режимом курсорных измерений и встроенным частотомером.
Аппарат рассчитан на работу в лабораторных и цеховых условиях. При необходимости он применяется для исследовательских, поверочных и ремонтных работ.
Отличительные особенности осциллографа ПрофКИП С1-117М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- Режим курсорных измерений;
- Высокая чувствительность: 1 мВ /дел, по вертикали от 10 В /дел до 20 В /дел;
- ALT функция запуска;
- Масштабирование развертки: х 10;
- Выходной сигнал: ось Z, канал 1 (CH1);
- Непосредственный вывод частоты на экран;
Технические характеристики ПрофКИП С1-117М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Z-вход | |
| Входной сопротивление | ~47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Y-ATT | переключатель |
| Чувствительность | х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов) |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Чувствительность | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (АС) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 300 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон Х-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Курсорные измерения | |
| Настройка индикации | CH1 /CH2: чувствительность, время развертки, условия запуска |
| Курсорные измерения | ΔV, ΔT, 1 /ΔT, уникальный метод измерения координат |
| Разрешение | 1 /25 дел |
| Эффективный диапазон | ±3 дел (по вертикали) ±4 дел (по горизонтали) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
| Частотомер | |
| Разрядность | 5-разрядный |
| Частотный диапазон | 10 Гц … 20 МГц |
| Общие данные | |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Вес | 8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-117М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
