Логический анализатор LAP-C 322000

Назначение и принцип: Логический анализатор LAP-C 322000

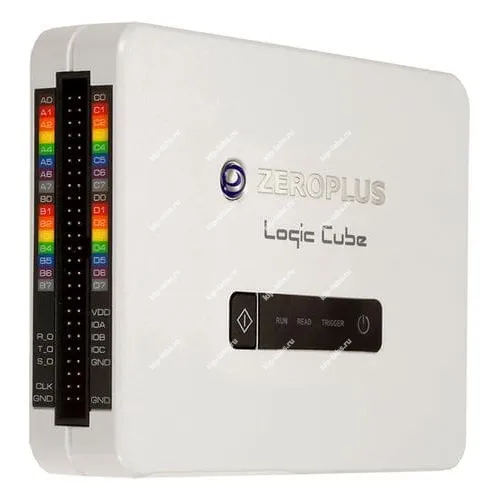

Логический анализатор LAP-C 322000 служит для последовательного захвата и синхронизации цифровых сигналов при отладке и верификации цифровых схем; Zeroplus выпускает прибор с набором функций, ориентированных на работу с несколькими каналами одновременно, что позволяет получать временные корреляции между линиями и ускорять поиск неисправностей.

Устройство подключают к исследуемой плате, затем настраивают входные каналы и режимы триггирования; после этого начинается сбор данных и их визуализация в программном обеспечении, доступном для анализа и экспорта на ПК. При эксплуатации полезна интеграция с инструментами для декодирования шинных протоколов, поэтому прибор часто используют в паре с системами автоматизированного тестирования и разработкой прошивок.

Рабочий цикл включает установку порогов, выбор типа триггера и запуск захвата, что позволяет зафиксировать редкие или кратковременные события; затем выполняют постобработку и декодирование последовательностей для поиска ошибок, тем самым ускоряя цикл отладки и проверки совместимости. На практике важна возможность сохранять образцы и экспортировать их для дальнейшего анализа командой разработчиков.

Программное обеспечение обеспечивает отображение временных диаграмм, сравнение событий и создание маркеров для удобной навигации по записям; интерфейс рассчитан на передачу данных на компьютер и автоматизацию обработки. Нейтрально: наличие последовательных интерфейсов, опций дискретности входов и возможностей самокалибровки делает прибор гибким при подключении к разным системам.

Функциональные опции

• многоканальный захват цифровых сигналов
• настройка порогов и режимов триггеров (уровень/шаблон/маска)
• визуализация временных диаграмм и маркеров
• декодирование распространённых шинных протоколов
• сохранение и экспорт сессий для последующего анализа
• интеграция с ПК через стандартные интерфейсы для управления и архивации данных

Сферы использования

• отладка цифровых схем и плат при разработке встроенного ПО
• проверка логики и тайминговых соотношений в электронных модулях
• анализ обмена данными в автомобильной и промышленной электронике
• лабораторные работы и обучение по курсам электроники и микроконтроллеров
• производственный контроль и тестирование плат после сборки

Технические характеристики анализатора логического LAP-C 322000:

Комплект поставки анализатора логического LAP-C 322000:
