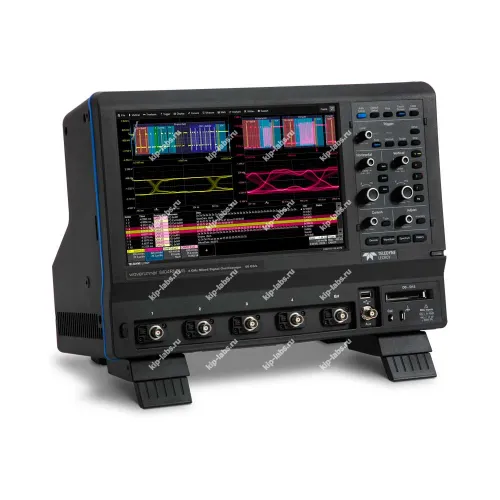

Осциллограф цифровой WaveRunner 8254MR

Назначение и принцип: Осциллограф цифровой WaveRunner 8254MR

Осциллограф цифровой WaveRunner 8254MR

WaveRunner 8254MR предназначен для захвата и детального исследования временных форм электрических сигналов; благодаря конструктивным решениям прибор от Teledyne LeCroy легко встраивается в автоматизированные стенды и лабораторные комплексы, включая решения из осциллографы.

Устройство выполняет дискретизацию входных каналов и затем проводит цифровую обработку. Полученные данные визуализируются на экране. Оператор задаёт параметры триггера и масштабирования, что облегчает анализ коротких и повторяющихся событий. При эксплуатации необходимо учитывать помехозащищённость и требования к условиям хранения.

Функциональные опции

Встроенные функции структурированы в соответствии с последовательностью измерительных и диагностических процедур. Это даёт возможность совмещать базовые режимы записи с расширенными методами обработки и анализа.

• несколько входов для параллельного контроля сигналов;
• возможность настройки параметров триггера и масштабирования;
• цифровая обработка сигналов с отображением на дисплее;
• набор инструментов для измерений по времени и по амплитуде;
• сохранение и экспорт данных для последующего анализа;
• средства корреляции и сопоставления форм сигналов.

Сферы использования

На практике WaveRunner 8254MR используют в лабораториях разработки и испытаний, при этом прибор широко применим при отладке электронных схем и в сервисных центрах.

• лаборатории по разработке и валидации электронных устройств;
• линии контроля качества и приёмки на производстве;
• сервисы по обслуживанию и диагностике электронных модулей;
• образовательные и научно-исследовательские лабораторные стенды.

При калибровке рекомендуется обращать внимание на дискретность выборки. В работе целесообразно проверять наличие и состояние функций самокалибровки.

Краткое описание цифрового осциллографа WaveRunner 8254MR

Цифровой осциллограф, 4 канала, полоса пропускания 2,5 ГГц; частота дискретизации 20 ГГц/канал, память 64МБ/канал (40 ГГц / 128 МБ в двухканальном режиме), пользовательский интерфейс MAUI + One Touch, скорость обновления экрана до 1 млн. осц./с. Режимы: WaveScan, History, LabNotebook, сегментированная развертка, измерения и математика - стандартный набор. TFT сенсорный экран 30,7 см, разрешение 1280х800, масса 10,3 кг.
