- Производитель: RIGOL
- Код товара: 13058
- Доступность: В наличии
-
1944727₽
- С учетом НДС 1944727₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSO8204

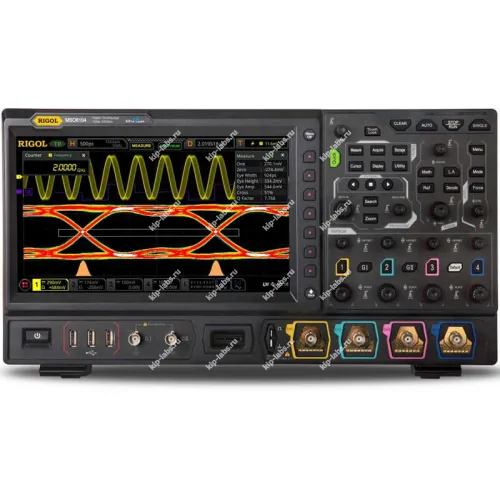

Описание цифрового осциллографа реального времени класса HI-END с полосой 2 ГГц MSO8204:
Многофункциональный цифровой осциллограф реального времени RIGOL MSO8204 с полосой пропускания в 2 ГГц - это уникальный измерительный прибор оптимально совмещающий высокие технические характеристики. основные показатели прибора такие как общая ширина полосы пропускания сигналов по частоте, частота дискретизации, глубина памяти и ширина полосы частотного анализа в реальном времени - вполне сопоставимы с аналогичными характеристиками топовых моделей от самых известных производителей.
Новыми измерительными возможностями , добавленными в функционал осциллографа RIGOL MSO8104 стали: анализ джиттера и построение глазковых диаграмм в реальном времени.
Основные технические характеристики осциллографов MSO8204:
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 50 Ом | 2000 МГц При всех включенных каналах максимальная полоса ограничена 1 ГГц |
| 1 МОм | 500 МГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации | |
| Максимальная скорость захвата осциллограмм | ≥600000 осц./с | |
| Аналоговые каналы | ||
| Связь по входу | открытый, закрытый | |
| Входной импеданс | 1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1% | |
| Учет ослабления пробников | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X | |
| Определение пробников | автоматическое определение пробников Rigol | |
| Максимальное входное напряжение | 1 МОм | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| 50 Ом | 5 Вскз | |
| Вертикальное разрешение | 8 бит | |
| Вертикальное отклонение | 1 МОм | 1 мВ/дел ~ 10 В/дел |
| 50 Ом | 1 мВ/дел ~ 1 В/дел | |
| Диапазон смещения | 1 МОм | ±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
| 50 Ом | ±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел) | |
| Динамический диапазон | ±5 дел (8 бит) | |
| Ограничение полосы пропускания | 1 МОм | 20 МГц, 250 МГц; выбирается для каждого канала |
| 50 Ом | 20 МГц | |
| Погрешность коэффициента усиления | ±2% от полной шкалы | |
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения | |
| ESD защита | ±8 кВ (на входе BNC) | |
| Изоляция между каналами | ≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц) | |
| Аналоговые каналы | ||
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел | |
| Временное разрешение | 2 пс | |
| Погрешность временной баз | ±1 ppm ± 2 ppm/год | |
| Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел | |
| Диапазон коррекции смещения между каналами | ±100 нс | |
| Режимы | Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) | |
| Цифровые каналы | ||
| Минимальная определяемая длительность импульса | 3,2 нс | |
| Максимальная входная частота | 500 МГц | |
| Задержка между каналами | 1 нс (типично), 2 нс (максимально) | |
| Измерения | ||
| Курсорные | Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения | |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
| Математические операции | ||
| Количество отображаемых одновременно | 4 | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend | |
| Цветовая градация | Поддерживается в математических операциях, в том числе БПФ | |
| БПФ (FFT) | Максимальная длина | 1 М точек |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Представление | полный дисплей, половина дисплея | |
| Поиск пиков | максимально 15 пиков | |
| Поиск и навигация | ||
| Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |
| Отображение | таблица событий или навигации | |
| Источник | любой аналоговый канал | |
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | |
| Анализ осциллограмм | ||
| Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) |
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) |
| Темы | температура, интенсивность | |
| Режим | во всех режимах | |
| Декодирование | ||
| Стандартно | Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) | |
| Анализ глазковых диаграмм (опция MSO8000-JITTER) | ||
| Источник | любой аналоговый канал | |
| Измерение | высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность | |
| Измерение джиттера (опция MSO8000-JITTER) | ||
| Источник | любой аналоговый канал | |
| Измерение | TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width | |
| Отображение | Тренд, гистограмма | |
| Синусоидальный сигнал | ||
| Диапазон | 100 мГц...25 МГц | |
| Неравномерность | ±0,5 дБ (относительно 1 кГц) | |
| Гармонические искажения | -40 дБн | |
| Негармонические искажения | -40 дБн | |
| Коэффициент гармоник | 1% | |
| Отношение сигнал / шум | 40 дБ | |
| Пилообразный сигнал | ||
| Диапазон | 100 мГц...100 кГц | |
| Линейность | 1% | |
| Симметрия | 0%...100% | |
| Шумовой сигнал | ||
| Полоса | >25 МГц | |
| Встроенные формы | ||
| Диапазон | 100 мГц...1 МГц | |
| Произвольная форма | ||
| Диапазон | 100 мГц...10 МГц | |
| Количество точек | 2...16 К точек | |
| Дополнительные свойства | поддержка сохранения и загрузки форм | |
| Частота | ||
| Точность | 100 ppm (<10 кГц), 50 ppm (>10 кГц) | |
| Разрешение | 100 мГц или 4 бит, что больше | |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Дисплей | ||
| Тип дисплея | диагональ 10,1", емкостной сенсорный мультитач | |
| Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек | |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) | |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно | |
| Яркость | 256 уровней (ЖК HDMI) | |
| Энергонезавсисмая память | ||
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) | |
| Опорные осциллограммы | 10 осциллограмм | |
| Порты ввода/вывода | ||
| USB 2.0 Hi-speed Host | 3 на передней панели, 1 на задней панели | |
| USB 2.0 Hi-speed Device | 1 на задней панели (совместимость с USBTMC) | |
| LAN | 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
| GPIB | адаптер USB-GPIB (опция) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц | |
| Потребляемая мощность | <250 Вт | |
| Предохранитель | 3,15 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры (Ш*В*Г) | 410 мм × 224 мм × 135 мм (Ш*В*Г) | |
| Вес | 4,0 кг без упаковки 9,2 кг с упаковкой | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф смешанных сигналов MSO8204 | 1 - шт |
| 2 | Кабель питания | 4 - шт |
| 3 | USB кабель | 1 - шт |
| 4 | Пассивный высокоимпедансный пробник (500 МГц) P3500A | 1 - шт |
| 5 | Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A | 1 - шт |
| 6 | Крышка на переднюю панель | 1 - шт |
| 7 | Краткое руководство по эксплуатации | 1 - шт |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | RIGOL |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
