Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 12453
- Доступность: В наличии
-
2551₽
- С учетом НДС 2551₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АСК-1021

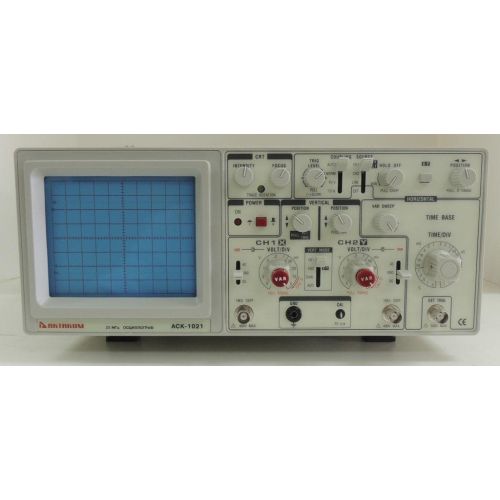

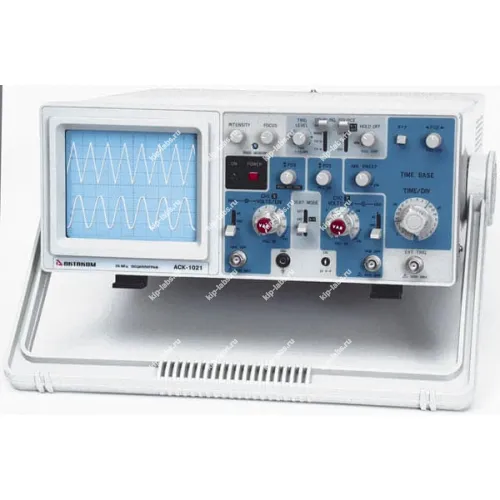

Описание аналогового осциллографа АСК-1021:
Аналоговый осциллограф АСК-1021 является прибором лабораторного типа. Простота в обращении и высокая надежность делают данный осциллограф идеальным прибором с превосходными характеристиками для широкого спектра измерений.
Отличительные особенности:
- 2 канала;
- Полоса пропускания 25 МГц;
- ЭЛТ 8 х 10 см;
- Чувствительность 1 мВ/дел ... 5 В/дел;
- Коэффициенты развертки 0,1 мкс/дел ... 0,2 с/дел;
- Максимальное входное напряжение: 400 В;
- Время установления :14 нс;
- Входное сопротивление: 1 МОм;
- Входная емкость: 25 пФ;
- Режимы синхронизации: автоколебательный, ждущий, телевизионный;
- Источники синхронизации СН1, СН2, сеть, внешний;
- Дополнительные функции: Z-вход, задержка развертки;
- Питание: 220 В;
- Гарантийный срок: 25 месяцев;
- Габариты: 324 х 132 х 398 мм;
- Масса 7,8 кг.
Области применения:
- Для проведения научно-исследовательских работ;
- на объектах промышленности
- В сфере образования и во многих других сферах применения.
Технические характеристики:
| Параметр | Значения |
|---|---|
| СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ | |
| Коэффициент отклонения | 5 мВ/дел ... 5 В/дел (режим Х1)
1 мВ/дел ... 1 В/дел (режим Х5) |
| Аттенюатор | На 10 шагов с последовательностью 1-2-5 |
| Система верньерной регулировки | Обеспечивает возможность плавного изменения значения между шагами с перекрытием всего диапазона |
| Погрешность с выключенным переключателем х5 и выключенным делителем х10
| плюс-минус 3% |
| Входное сопротивление | 1 МОм |
| Входная емкость | 25 пФ |
| Полоса пропускания | 25 МГц |
| Время нарастания ПХ | 14 нс |
| Максимальное напряжение на входе | при закрытом входе: 50 В; с делителем 1:10 - 500 В |
| Режимы работы | CH 1 - режим работы канала 1, одиночная осциллограмма
CH 2 - режим работы канала 2, одиночная осциллограмма ALT - оба канала, попеременный режим CHOP - оба канала, режим манипуляции ADD - алгебраическая сумма каналов СН 1 + СН 2 |
| Инвертирование сигнала | Только для канала 2 |
| СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ | |
| Коэффициент развертки | 0,1 мкс/дел ... 2 с/дел в последовательности 1-2-5, 20 шагов |
| Система верньерной регулировки | Обеспечивает возможность плавного изменения значения развертки между шагами с перекрытием всего диапазона |
| Погрешность с выключенным множителем x10 | плюс-минус 3% |
| Масштабирование | x10 |
| Блокировка | Регулируется непрерывным образом от обычного режима NORM блокировки до 5-ти кратного увеличения значения, соответствующего указанному обычному режиму |
| СИНХРОНИЗАЦИЯ | |
| Режимы | Авто, норм., ТВ |
| Источники синхронизации | Канал 1, канал 2, сеть, внешний вход |
| Вход внешнего сигнала синхронизации | 1 МОм/30 пФ, макс. амплитуда 300 В (пост.+перем.) |
| РЕЖИМ X-Y | |
| Входы | Канал 1 - вход X, канал 2 - вход Y |
| Чувствительность | 5 мВ/дел ... 5 В/дел |
| Полоса пропускания | 2 МГц |
| Сдвиг фазы | Менее 3° |
| ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА | |
| Тип | Прямоугольная с масштабной сеткой |
| Область индикации | 8 х 10 дел. (1 дел. = 1см) |
| Напряжение системы ускорения | 2,1 кВ |
| Фосфорное покрытие | Типа Р31 |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |
| Z-вход | Положительный сигнал ТТЛ-логики, низкий уровень интенсивности сигнала гашения при любом сигнале интенсивности, высокий уровень непогашенного сигнала любой интенсивности |
| Выход сигнала канала 2 | 100 мВ/дел (без нагрузки)
50 мВ/дел (с нагрузкой 500 Ом) |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Экран | ЭЛТ, 8×10 дел |
| Сигнал калибратора | Прямоугольный импульс, 1 кГц, 2 В |
| Питание | 220 В, 50/60 Гц |
| Потребляемая мощность | 40 Вт |
| Габаритные размеры | 324 х 132 х 398 мм |
| Масса | 7,8 кг |
| Примечание. Габаритные размеры в упаковочной таре 400 х 230 х 500, вес 9,35 кг. | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф AKTAKOM АСК-1021 | 1 |
Дополнительная комплектация:
- BNC кабель PTL922, PTL923 PTL924, PTL925, PTL927;
- Переходники BNC: PTL-2156, PTL-2157, PTL-2158, PTL-2159, PTL-2162;
- Осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R, (Делитель 150 МГц) HP-9150, HP-9151R, (Делитель 250 МГц) HP-9250, HP-9251R, HP-9258, HP-9258R, (Делитель 350 МГц) HP-6350, HP-6351R, (Делитель 500 МГц) HP-6501R, P-6501R;
- Миниклипса АСА-2554.
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 25 |
