Осциллограф смешанных сигналов ПрофКИП С8-3021

Назначение и принцип: Осциллограф смешанных сигналов ПрофКИП С8-3021

Осциллограф смешанных сигналов ПрофКИП С8-3021 предназначен для анализа и контроля аналоговых и цифровых каналов.

Прибор совмещает запись осциллограмм с фиксацией логических состояний; разработка выполнена производителем ПрофКИП.

Аппарат регистрирует аналоговые формы и параллельно фиксирует состояние цифровых линий, что позволяет синхронизировать обе группы данных и облегчает их дальнейший разбор в линейке осциллографы.

Функциональные опции

Устройство оснащено набором инструментов для измерений, математической обработки и декодирования последовательностей.

На практике это сокращает время на проверку и локализацию неисправностей при анализе сигналов.

При эксплуатации полезны дискретность отображения и возможность самокалибровки, тем самым упрощая подготовку прибора к серийному тестированию.

В работе такие опции представляют собой нейтральную рамку при подготовке к повторным измерениям.

Сферы использования

Осциллограф применяют в лабораторных исследованиях, на производстве и при сервисном обслуживании электроники.

Он рассчитан на сценарии, где требуется одновременный анализ аналоговых и цифровых составляющих сигнала.

В работе при разработке и отладке печатных плат прибор востребован, при этом он также используется для настройки и диагностики встраиваемых систем и периферийных интерфейсов.

Конструкция и возможности осциллографа смешанных сигналов ПрофКИП С8-3021:

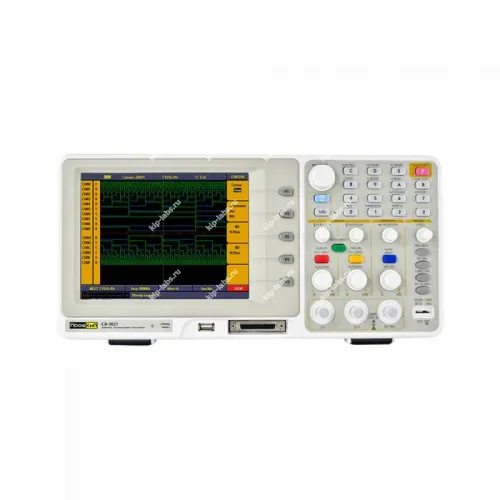

ПрофКИП С8-3021 - цифровой двухканальный осциллограф смешанных сигналов, в котором объединены функции цифрового запоминающего осциллографа и 16-канального логического анализатора.

Прибор позволяет наблюдать аналоговые сигналы до 25 МГц с частотой дискретизации в реальном времени 100 Мвыб /с и одновременно обрабатывать цифровые линии с тактовой частотой до 33 МГц. На практике это делает его пригодным для научно-технических задач, сервисного обслуживания, диагностики и обучения.

Ключевые характеристики осциллографа ПрофКИП С8-3021:

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 25 МГц;
• Экран: 7,8 дюймов, цветной (640 х 800) LCD;
• Максимальная частота дискретизации в реальном времени: 100 МГц;
• Глубина памяти: 6 К;
• Отдельный АЦП для каждого канала;
• Чувствительность: 5 мВ /дел … 5 В /дел;
• Сохранение во внутреннюю память: 4 осциллограммы (запись /чтение);
• 16-канальный логический анализатор в комплекте с логическим пробником;
• Сбор данных: выборка, пиковый детектор, усреднение;
• Режимы синхронизации: по фронту, по видео (PAL, SECAM, NTSC поле /строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов;
• Интерполяция sin X /x, режим растяжки окна (ZOOM);
• Автоматические измерения: 20 параметров;
• Курсорные измерения: ΔU, ΔT;
• Математические функции: сложение, вычитание, деление, умножение, БПФ (FFT);
• Полоса пропускания логического анализатора: 33 МГц;
• Память логического анализатора: 4 М на канал;
• Режимы запуска: по фронту, по шине, по шаблону, по последовательному коду, по длительности;
• Интерфейс: USB (сохранение данных на внешний USB-носитель);

Технические характеристики ПрофКИП С8-3021:

Комплект поставки
