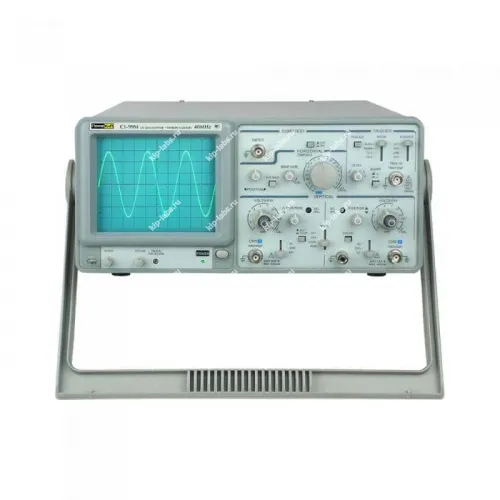

Кратко о модели: Осциллограф сервисный двухканальный ПрофКИП С1-99М
Сервисный двухканальный осциллограф С1-99М предназначен для диагностических и наладочных работ с электронной аппаратурой; прибор фиксирует и даёт возможность подробно анализировать временные формы сигналов в полевых и лабораторных условиях, при этом изготовлен ПрофКИП.
Органы управления в сочетании с цифровыми индикаторами упрощают настройку и упорядочивают работу оператора. Благодаря этому сокращается время подготовки измерений и ускоряется переход к основной диагностике - дополнительные сведения приведены в разделе осциллографы.
Параметры дискретности показаний и варианты интерфейсов, включая возможную реализацию RS-232C, указаны в сопроводительной документации, что позволяет учитывать различия в наборе опций в зависимости от комплектации и партии поставки.
Ключевые особенности
- Два входных канала для параллельного наблюдения сигналов.
- Диапазон частот и пропускная способность, рассчитанные на сервисные задачи.
- Набор триггерных режимов с базовыми настройками синхронизации.
- Компактный форм-фактор и эргономичная панель управления для работы на месте ремонта.
- Возможности записи и анализа осциллограмм в памяти прибора.
Где применяется
Осциллограф С1-99М предназначен для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры. Таким образом он широко используется при отладке плат и при проверке как цифровых, так и аналоговых сигналов.
Вопросы самокалибровки и регламентных поверок отражены в технической документации, что позволяет планировать обслуживание прибора в соответствии с требованиями эксплуатации.
Описание осциллографа сервисного двухканального ПрофКИП С1-99М:
Прибор используется для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц. Встроенный тестер компонентов расширяет функционал осциллографа, что позволяет решать большинство задач по измерению и анализу сигналов без привлечения дополнительных приборов.
Тестер компонентов даёт возможность измерять параметры двух- и трёхполюсников и наблюдать ВАХ полупроводниковых элементов; за счёт этого устройство выполняет функции, необходимые при сервисном обследовании и ремонте электроники.
Отличительные особенности двухканального осциллографа ПрофКИП С1-99М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 40 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- ALT функция запуска;
- Масштабирование развертки: х 10;
- ТВ-синхронизация, режим X-Y;
- Встроенный тестер компонентов;
Технические характеристики осциллографа ПрофКИП С1-99М:
| Параметры | Значения |
|---|---|
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Яркость | непрерывно регулируемая на передней панели |
| Z-Вход | |
| Входное сопротивление | ~47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Функциональный генератор | |
| Частотный диапазон | 0,1 Гц … 1 МГц |
| Форма волны | синус, прямоугольник, треугольник |
| Диапазон переменной частоты | 10:1 или более |
| Выходной импеданс | 50 Ом ±10% |
| Выходная амплитуда | ≥ 14 Впик-пик (нарузка 1 МОм) |
| Сдвиг по постоянному току | ±6 В (нагрузка 1 МОм) |
| Искажение синуса | 2% (10 Гц … 100 кГц) |
| Симметрия прямоугольника | 3% или менее (1 кГц макс.) |
| Время нарастания /спада треугольника | 120 нс или менее |
| Канал вертикального отклонения | |
| Чувствительность | х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Время нарастания | х1: ≤ 17,5 нс х5: ≤ 50 нс |
| Входной импеданс | ~1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5 ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (AC) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0,5 дел (CH1, CH2) 2,0дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2МГц … 20 МГц) | 1,5 дел(CH1, CH2) 3,0дел (ALT) 800мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
| Тестер компонентов | |
| Тестовое напряжение | приблизительно 4,5 В (открытый контур) |
| Тестовый ток | максимум 6,6 мА (короткое замыкание) |
| Тестовая частота | приблизительно 60 Гц |
| Общие данные | |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Вес | 8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф сервисный двухканальный ПрофКИП С1-99М | 1 - шт. |
| 2 | Делитель | 2 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49646-12 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
